| 항목 | 사양 | ||
|---|---|---|---|

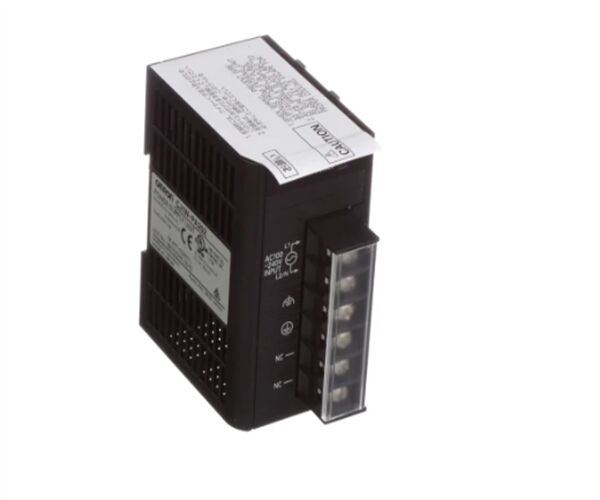

| 모델 | CJ1W-PA205R | CJ1W-PA205C | CJ1W-PA202 |
| 공급 전압 | 100~240V AC (위대한 범위), 50/60 Hz | ||
| 작동 전압 및 주파수 범위 |
85~264V AC, 47~63Hz | ||
| 전력 소비 | 최대 100VA | 최대 50 VA | |
| 입력 전류 *1 | 100~120V AC: 15 A/8 ms 최대, 방에서 냉동 시작 온도 200~240V AC: 30A/8ms 최대, 방에서 냉동 시작 온도 |
100~120V AC에서: 20A/8ms 최대, 냉동 시작 방온에서 200~240V AC에서: 냉동 시작 시 최대 40A/8ms 방온에서 |
|
| 출력 용량 *7 | 5.0A, 5V DC (CPU 단위 공급 포함) | 2.8A, 5V DC (CPU 단위 공급 포함) |
|
| 0.8A, 24V DC | 0.4A, 24V DC | ||
| 총: 최대 25W | 총: 최대 14W | ||
| 출력 터미널 (서비스 제공) |
제공되지 않습니다. | ||
| RUN 출력 *2 | 연락처 구성: SPST-NO 스위치 용량: 250V AC, 2A (항압 부하) 120V AC, 0.5A (인덕티브) 부하) 24V DC, 2A (항압 부하) 24V DC, 2A (인덕션 부하) |
제공되지 않습니다. | |
| 대체 알림 기능 |
제공되지 않습니다. | 알람 출력 (열린) 수집기 출력) 최대 30V DC, 최대 50mA |
제공되지 않습니다. |
| 단열 저항 | 20 MΩ 분 (500V DC) AC 외부와 GR 터미널 *3 |
20 MΩ 분 (500V DC) 모든 외부 터미널 및 GR 터미널 *3, 그리고 모든 경보 출력 터미널 20 MΩ 1분 (250V DC) 모든 경보 출력 터미널 및 GR 터미널 *3. |
20 MΩ 분 (500V DC) AC 외부와 GR 터미널 *3 |
| 다이렉트릭 강도 *4 | 2300V AC 50/60 Hz 1분 동안 AC 외부와 GR 사이 터미널 *3 누출 전류: 최대 10mA |
2,300 VAC, 50/60 Hz 1분 동안 모든 외부 터미널 사이에 GR 터미널 *3 및 모든 경보 출력 누출이 있는 터미널 최대 10mA 전류 1,000 V AC, 50/60 Hz 1분 동안 모든 경보 출력 터미널 및 GR 터미널 *3 10의 누출 전류와 함께 M.A. 최대 |
2300V AC 50/60 Hz 1분 동안 AC 외부와 GR 사이 터미널 *3 누출 전류: 최대 10mA |
| 1,000 V AC, 50/60 Hz 1분 동안 DC 외부 단말기와 GR 단말기 사이 *3 누출 전류: 최대 10mA |
|||
| 소음 방지 | 전원 공급 라인에서 2kV (IEC61000-4-4에 따라) | ||
| 진동 저항 | IEC60068-2-6에 부합합니다 5~8.4 Hz, 3.5mm 진폭, 8.4~150 Hz 가속도 9.8m/s2X, Y, Z 방향에서 100분 동안 (각 10분씩 10번 치우기) = 100분) |
||
| 충격 저항성 | IEC60068-2-27을 준수합니다. 147m/s2, 3번 X, Y, Z 방향으로 (100m/s)2릴레이 출력 단위) |
||
| 환경 작동 온도 |
0 ~ 55 °C | ||
| 환경 작동 습도 |
10% ~ 90% (무용) 응축) |
10% ~ 90% (무용) 응축) *5 |
10% ~ 90% (무용) 응축) |
| 대기 | 부식 가스가 없어야 합니다. | ||
| 대기 저장 온도 |
- 20~70 °C (제외) 배터리) |
- 20 ~ 75 °C *5 | - 20~75 °C (제외) 배터리) |
| 토지 | 100 Ω 이하 | ||
| 장막 | 패널에 장착된 | ||
| 무게 | 최대 350g | 최대 400g | 최대 200g |
| CPU 랙 크기 |
90.7 ~ 466.7 × 90 × 65 mm (W × H × D) (케이블 포함되지 않습니다) 참고: W = a + b + 20 × n + 31 × m + 147 a: 전원 공급 장치: PA205R 및 PA205C = 80; PA202 = 45; PD025 = 60; PD022=27 b: CPU 단위: CJ1-H 또는 CJ1 = 62; CJ1M-CPU1[] = 31 *8; CJ1M-CPU2[] = 49 *8 전체 폭은 다음과 같습니다: W = 156.7 + n × 20 + m × 31, 여기서 n은 32점 I/O 단위 또는 I/O 제어 단위 수이고 m는 다른 단위 부대들 |
||
| 안전 조치 | CULUS 및 EC 지침에 적합합니다. | ||
