| 원래 장소: | 일본 |
| 브랜드 이름: | Panasonic |
| 인증: | CE |
| 모델 번호: | MFDDTB3A2 |
| 항목 | 사양 |
|---|---|
| 부품 번호 | MFDDTB3A2 |
| 제품 세부 정보 | A4 시리즈 표준 모델 펄스 열차 위치 명령 아날로그 속도 명령 아날로그 토크 명령 전폐 루프 제어 직렬 통신 |
| 제품군 이름 | MINAS A4 |
| 시리즈 | A4 시리즈 |
| 프레임 | F-프레임 |
| 주파수 응답 (kHz) | 1.0 |
| 제어 방법 | 위치, 속도, 토크, 전폐 루프 제어, 직렬 통신 |
| 안전 기능 | 안전 기능 없음 |
| I/F 유형 분류 | 아날로그 / 펄스 입력 |
| 치수 (W) (단위: mm) | 130 |
| 치수 (H) (단위: mm) | 220 |
| 치수 (D) (단위: mm) | 200 |
| 질량 (kg) | 6.0 |
| 환경 | 자세한 내용은 사용 설명서를 참조하십시오. |
| 항목 | 사양 |
|---|---|
| 입력 전원: 메인 회로 | 3상 200V (+10% -15%) ~ 230V (+10% -15%) 50/60 Hz |
| 입력 전원: 제어 회로 | 단상 200V (+10% -15%) ~ 230V (+10% -15%) 50/60 Hz |
| 엔코더 피드백 | 17 비트 (131072 해상도) 절대/증분 엔코더 2500 P/r (10000 해상도) 증분 엔코더 |
| 엔코더 피드백 정보 | * 증분 시스템으로 사용할 경우 (멀티턴 데이터를 사용하지 않는 경우) 절대 엔코더용 배터리를 연결하지 마십시오. 파라미터 Pr. 0B를 "1" (공장 설정)로 설정해야 합니다. |
| 외부 스케일 피드백 | 직렬 통신 |
| 병렬 I/O 커넥터: 제어 신호 입력 |
10 입력 (1) 서보 ON, (2) 제어 모드 전환, (3) 게인 전환/토크 제한 전환, (4) 알람 해제, (5) CW 오버트래블 금지, (6) CCW 오버트래블 금지. 기타 입력은 제어 모드에 따라 다릅니다. |
| 병렬 I/O 커넥터: 제어 신호 출력 |
6 출력 (1) 서보 알람, (2) 서보 준비, (3) 외부 브레이크 해제 신호 (4) 제로 속도 감지, (5) 토크 제한 내. 기타 출력은 제어 모드에 따라 다릅니다. |
| 병렬 I/O 커넥터: 아날로그 신호 입력 |
3 입력 (16 비트 A/D : 1 입력, 10 비트 A/D : 2 입력) |
| 병렬 I/O 커넥터: 아날로그 신호 출력 |
2 출력 (모니터링용) (1) 속도 모니터 (실제 모터 속도 또는 명령 속도 모니터링이 활성화됩니다. 파라미터로 내용 및 스케일을 선택하십시오.), (2) 토크 모니터 (토크 명령 모니터링, [약 3V/정격 토크]), 편차 카운터 또는 전폐 루프 편차가 활성화됩니다. 파라미터로 내용 또는 스케일을 선택하십시오.) |
| 병렬 I/O 커넥터: 펄스 신호 입력 |
2 입력 파라미터로 라인 드라이버 또는 포토 커플러 입력에 대한 전용 입력을 선택하십시오. |
| 병렬 I/O 커넥터: 펄스 신호 출력 |
4 출력 라인 드라이버에서 엔코더 펄스 (A, B 및 Z-상) 또는 피드백 스케일 펄스 (EXA, EXB 및 EXZ-상)를 출력합니다. Z-상 및 EXZ-상 펄스는 오픈 컬렉터에서도 출력됩니다. |
| 통신 기능 | RS232, RS485 |
| 통신 기능: RS232 | RS232 인터페이스를 통해 호스트와 1:1 통신이 활성화됩니다. |
| 통신 기능: RS485 | RS485 인터페이스를 통해 호스트와 최대 15축의 1:n 통신이 활성화됩니다. |
| 재생 | 내장 재생 저항 (외부 저항도 활성화됩니다.) |
| 제어 모드 | 다음 7가지 모드 중에서 전환이 가능합니다. (1) 위치 제어, (2) 속도 제어, (3) 토크 제어, (4) 위치/속도 제어, (5) 위치/토크 제어, (6) 속도/토크 제어 및 (7) 전폐 루프 제어. |
Panasonic MSD-EX 시리즈
MSD043P1EA
MSD043P1EB
MSD043P1EC
MSD043P1ED
MSD043P1EE
MSD043P1EF
MSD043P1EG
MSD043P1EH
MSD043P1EI
MSD043P1EJ
MSD043P1EK
MSD043P1EL
MSD043P1EM
MSD043P1EN
MSD043P1EO
MSD043P1EP
MSD043P1EQ
MSD043P1ER
MSD043P1ES
MSD043P1ET
MSD043P1EU
MSD043P1EV
MSD043P1EW
MSD043P1EX
MSD043P1EY
MSD043P1EZ
IV. 유사 서보 앰프
MSDA3A1A1A
MSDA5A1A1A
MSDA011A1A
MSDA021A1A
MSDA041A1A
MSDA3A3A1A
MSDA5A3A1A
MSDA013A1A
MSDA023A1A
MSDA043A1A
MSDA083A1A
MSDA103A1A
MSDA153A1A
MSDA203A1A
MSDA253A1A
MSDA303A1A
MSDA353A1A
MSDA403A1A
MSDA453A1A
MSDA503A1A
MSDA3A1D1A
MSDA5A1D1A
MSDA011D1A
MSDA021D1A
MSDA041D1A
MSDA3A3D1A
MSDA5A3D1A
MSDA013D1A
MSDA023D1A
MSDA043D1A
MSDA083D1A
MSDA103D1A
MSDA153D1A
MSDA203D1A
MSDA253D1A
MSDA303D1A
MSDA353D1A
MSDA403D1A
MSDA453D1A
MSDA503D1A

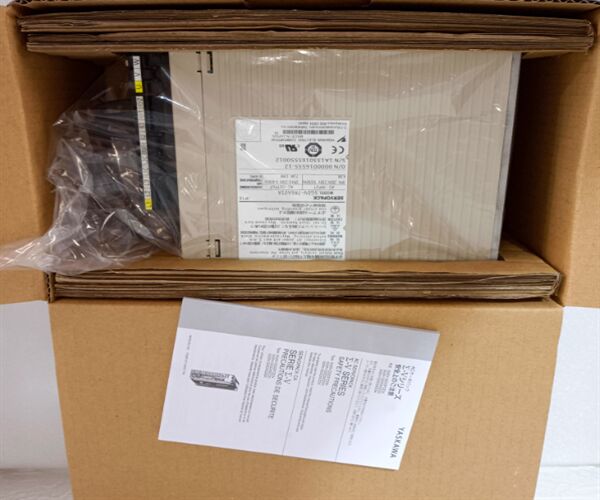

V. 실제 사진.
