| 원래 장소: | 미국 |
| 브랜드 이름: | AB |
| 모델 번호: | 25B-D6P0N114 |

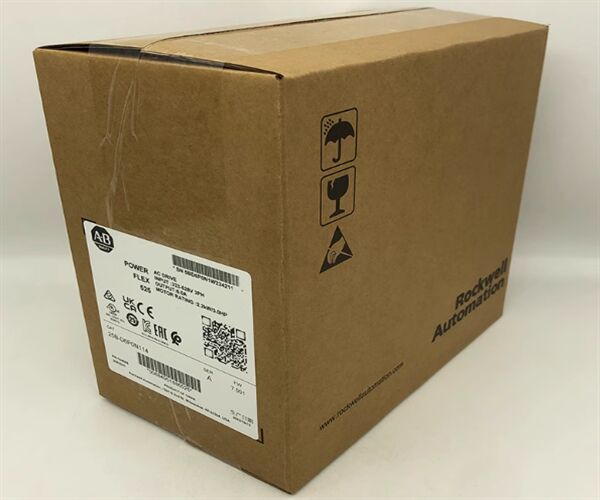

25B-D6P0N114의 설명
25B-D6P0N114는 앨런 브래들리의 파워플렉스 525 조절 주파수 AC 드라이브이다. 이 드라이브는 480VAC, 3단계 전압으로 공급될 때 작동한다. 2.2 kW 또는 3KW의 출력 전력을 제공합니다.0 HP 정상 및 중량 운용. 드라이브의 출력 전류는 IP20 NEMA / 오픈 등급 칸막이와 6.0 Ampere입니다. 그것은 통합 EMC 필터를 가지고 있습니다.
앨런 브래들리 25B-D6P0N114는 파워플렉스 525 조절 주파수 AC 드라이브이다. 이 AC 드라이브는 2.2 kW 또는 3 kW의 출력 전력을 제공합니다.0 HP 정상 및 중량 작동 및 6의 모터 출력 전류이 드라이브는 시누소이드 펄스 너비 변조 (PWM), 볼트/헤르츠 (V/Hz), 센서리스 벡터 제어 (SVC),에코나이저 SVC 모터 제어, 닫힌 루프 속도 벡터 제어, 표면 장착 및 내부 영구 자석 모터 (인코더 없이), 내부 영구 자석 모터 (인코더와 함께).이 드라이브는 0-500 Hz의 출력 주파수 범위가 있습니다.
22B-D6P0N114는 다양한 내장 버튼과 함께 제공되는 통합 인적 인터페이스 모듈 (HIM) 을 갖추고 있습니다.그것은 또한 직접 모터 속도 영향을 미치는 출력 주파수를 수정하는 데 사용되는 내장 된 전력 측정기에 연결 된 원형 다이얼을 가지고 있습니다이 HIM는 또한 드라이브의 작동 상태를 모니터링하는 LDC 판독으로 제공됩니다. 또한,이 HIM는 드라이브 구성에 사용되는 내비게이션 및 확인 키와 장착되어 있습니다.
22B-D6P0N114는 지역 및 원격 조작뿐만 아니라 전통적인 및 현대 VFD 통합을 지원합니다. 지역 및 원격 조작은 HIM 및 내장 I/O 채널을 통해 달성 할 수 있습니다.전통적인 통합은 이러한 I/O 채널에 외부 신호 및 출력 장치를 종료하여 구현될 수 있습니다.현대적 통합은 프리미어 통합 옵션을 사용하여 임베디드 이더넷 I / P 인터페이스를 사용하여 구현됩니다.이 통합 방법은 VFD가 컴팩트 로직스 또는 컨트롤 로직스 컨트롤러와 통신하는 Studio 5000 로직스 디자이너를 사용합니다..
2.2-킬로와트 전력 등급을 가지고 있으며 DIN 레일 장착을 사용하여 장착 할 수 있습니다. 프레임 A NEMA 오픈 유형의 장착장 안에 장착되어 있습니다. 또한 방수성이 없지만 IP 등급을 가지고 있습니다.이 모듈은 EMC 필터도 있습니다.25B-D6P0N114은 길이 6.77 인치, 폭 2.83 인치, 높이는 5.98 인치이다. 드라이브의 앞면에는 통합 된 잠재계와 내장 LED가 있습니다.25B-D6P0N114는 통신을 위해 이더넷 포트와 USB 포트가 제공됩니다, 전면에는 전원을 켜고 끄는 전원 버튼이 있습니다. 또한 다양한 구성을 설정하기 위해 조그 다이얼과 함께 여러 가지 내비게이션 버튼이 있습니다.25B-D6P0N114는 섭씨 70도까지의 높은 온도에 견딜 수 있도록 제작되었습니다.산업 표준에 대한 완벽한 솔루션이며 안전 토크 기능이 있습니다. 또한 다양한 안전, 건강 및 환경 인증을 통과했습니다. 설치 과정에서,설치 환경은 전류가 없고 건조해야 합니다..
| 제조업자 | 앨런 브래들리 |
|---|---|
| 분류 | 드라이브 |
| 제품 라인 | 파워플렉스 525 |
| 부문 번호 | 25B-D6P0N114 |
| UPC | 884951886025 |
| 무게 | 30.00파운드 (1.36kg) |
| 출력 전류 | 6.0 A |
| 입력 전압 | 323-528 VAC |
| 입력 단계 | 3단계 |
| 출력 전압 | 0-460VAC |
| 출력 전력 | 2.2 kW 또는 3.0 hp |
| I/O | 디스크리트 입력: 일곱 (7) 싱크 / 소스 디스크리트 출력: 하나 (1) NO; 하나 (1) NC 연락처; 두 (2) 디지털 / 옵토커플러 아날로그 입력: 두 (2) 아날로그 입력 0-10VDC; 0-20mA 아날로그 출력:1 (1) 아날로그 입력 0-10VDC0~20mA |
| 설치 | 패널 마운트 / DIN 레일 |
| 무더기 | 지원 |
| 장막 등급 | IP20 / NEMA UL 오픈 타입 |
| 제어 방법 | 밸트/헤르츠 (V/Hz), 센서 없는 벡터 제어 (SVC), 클로즈드 루프 속도 벡터 제어, 영구 자석 모터 제어 |
| 포인트 스톱 기술 | 통합 |
| 통합 안전 | 안전 토크 종료 (STO) 기능 |
| 내장 통신 포트 | 이더넷 I/P/RS485 |
| 시리즈 | 파워플렉스 525 드라이브 |
| 전압 | 3단계, 480VAC |
| 장착장 유형 | IP20 NEMA / 오픈 타입 |
| 인터페이스 모듈 | 표준 |
| 프레임 크기 | 프레임 A |
| EMC 필터링 옵션 | 필터 |
