| 원래 장소: | 미국 |
| 브랜드 이름: | AB |
| 모델 번호: | 2711P-T6C20D |

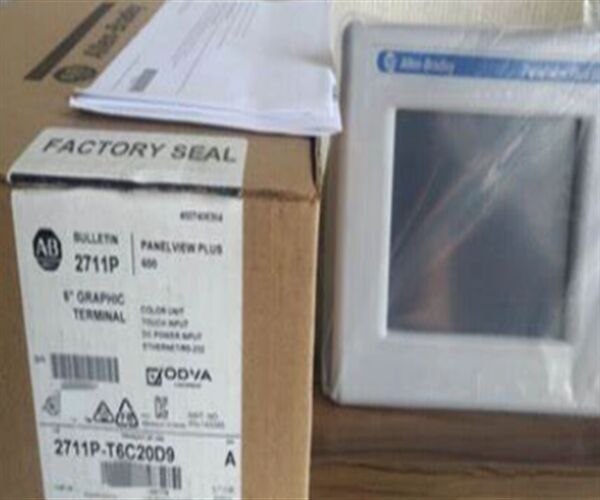

2711P-T6C20D의 설명
2711P-T6C20D는 패널뷰 플러스 600 운영자 단말기입니다. 앨런 브래들리의 이 시각화 구성 요소는 24VDC 가동, 터치 스크린 조작 장치이며, 내장된 One (1) RS232 장치가 제공됩니다.1 (1) 이더넷 및 2 (2) USB 포트.
이 패널뷰 장치는 일반적으로 인간 기계 인터페이스 (HMI) 라고 불리며, 주로 공장 바닥에서 사용되며 운영자에게 편리한 모니터링 및 제어 인터페이스를 제공합니다.이 운영자 터미널은 운영 비용을 줄이고 정확도를 높이는 데 기여또한 작업 세부 사항이 단일 위치에서 볼 수 있기 때문에 인적 오류의 위험을 줄입니다.
5.7인치 그래픽 화면은 HMI 디자인을 구현하여 컬러 스키마 애니메이션과 표현을 사용하여 프로세스를 매우 상세하게 모방할 수 있습니다.터치 입력 인터페이스는 더 편리한 인터페이스로 작업자가 프로세스를 작동 할 때 버튼 할당을 기억 할 필요가 없습니다..
통합된 RS232 인터페이스는 패널 또는 약간 원격 통신 설정 내에서 실질적으로 사용됩니다. RS232 인터페이스는 케이블 거리가 증가함에 따라 속도가 감소하는 경향이 있습니다.장거리 통신용, 이더넷 포트는 하나 이상의 컨트롤러와 동시에 통신을 지원하기 때문에 사용할 수 있습니다.USB 포트는 일반적으로 작동 유연성을 제공하는 키보드 및 마우스와 같은 주변 장치의 삽입을 위해 사용됩니다..
2711P-T6C20D는 24VDC의 명목 공급 값과 18-32 VDC의 외부 전원 공급 범위에서 작동합니다. 이 운영자 단말기는 64 MB 플래시 메모리 및 64 MB 비휘발성 메모리로 제공됩니다.
이 운영자 인터페이스 단말기는 DC 전력으로 작동합니다.앨런-브래들리 2711P-T6C20D 운영자 인터페이스 단말기의 전압은 18 볼트 DC보다 낮고 24 볼트 DC보다 높지 않아야 합니다.이 제품의 최대 전력 소비량은 25W입니다. 2711P-T6C20D 단말기는 2G 피크 진동 수준에서 최대 57 헤르츠의 진동 조건에서 작동 할 수 있습니다.작동 온도 범위는 32에서 131도 파렌헤이트 사이 어딘가에 있어야합니다작동하지 않는 온도 범위는 -13도에서 158도 사이여야 합니다.2711P-T6C20D 운영자 인터페이스 단말기는 RS-232를 통해 데이터 입력을위한 다른 장치와 통신 할 수 있습니다.이 운영자 인터페이스 단말기는 모든 응용 프로그램을 저장하기 위해 20 MB의 응용 프로그램 플래시 메모리를 수용 할 수 있습니다.
2711P-T6C20D에 대한 기술 사양
| 제조업자 | 앨런 브래들리 |
|---|---|
| 제품 종류 | 패널뷰 플러스 600 운영자 단말기 |
| 제품 라인 | 패널뷰 플러스 600 |
| 부문 번호 | 2711P-T6C20D |
| GTIN | 10781180130615 |
| 무게 | 10.75파운드 (0.79kg) |
| 제품군 | 패널뷰 플러스 운영자 단말기 |
| 디스플레이 타입 | 액체 결정 디스플레이 (LCD) 와 함께 컬러 액티브 매트릭스, 얇은 필름 트랜지스터 (TFT) |
| 라이프 사이클 상태 | 생산 중단 |
| 백라이트 | CCFL 5만 시간 수명, 최소 |
| 표시 크기 | 50.5인치 |
| 표시 영역 | 112 x 84 mm (4.4 x 3.3 인치) |
| 결의 | 320 x 240 |
| 만져 | 아날로그 저항 |
| 통합 항구 | RS-232, 이더넷, 원격 I/O, USB |
| 입력 전압 범위 | 18-32VDC |
| 모듈 유형 | 운영자 인터페이스 터미널 |
| 입력 타입 | 터치 스크린 |
| 전원 공급 | 24 볼트 DC |
| 의사소통 | RS-232, USB, 2개의 이더넷 포트 |
| 표시 | 50.7인치 색상 |
| 애플리케이션 플래시 메모리 | 20 MB |
| 최고 진동 | 2G |
| 전력 소비 | 25W |
| 작동 온도 | 32~131도 파렌헤이트 |
| 저장 온도 | -13도에서 158도까지 |
| UPC | 10781180130615 |
| 제품 라이프 사이클 상태* | 생산 중단/무용 |
