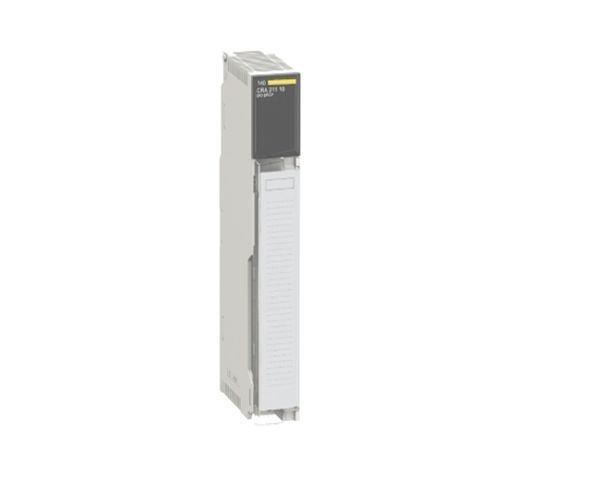

140CRA21110 모디콘 전원 공급 모듈, DIO I/O Drop Modbus Plus

에스유사한 제품

140EHC10500C 140EHC20200 140EHC20200C 140ERT85400

140ERT85410 140ESI06200 140ESI06210 140ESI06210C

140HLI34000 140HLI34000C 140MMB10200 140MMB10400

140MMD10200 140MMD10400 140MSB10100 140MSC10100

140MSX10100 140NHP81100 140NOA61100 140NOA61110

140NOE21100 140NOE21100C 140NOE25100 140NOE25100C

140NOE31100 140NOE31100C 140NOE35100 140NOE35100C

140NOE51100 140NOE51100C 140NOE55100 140NOE55100C

140NOL91100 140NOL91110 140NOL91120 140NOM21100

이 문서에 제공된 정보에는 여기에 포함된 제품의 성능에 대한 일반적인 설명 및/또는 기술적 특성이 포함되어 있습니다. 이 문서는 특정 사용자 응용 프로그램에 대한 해당 제품의 적합성 또는 신뢰성을 결정하기 위해 대체할 의도가 없으며 사용되지 않습니다. 관련 특정 응용 프로그램 또는 제품 사용과 관련하여 제품에 대한 적절하고 완전한 위험 분석, 평가 및 테스트를 수행하는 것은 그러한 사용자 또는 통합자의 의무입니다. Schneider Electric, 그 계열사 또는 자회사는 여기에 포함된 정보의 오용에 대해 책임을 지지 않습니다. 본 출판물에 개선이나 수정에 대한 제안이 있거나 오류를 발견한 경우 알려주시기 바랍니다. 이 문서의 어떤 부분도 Schneider Electric의 명시적인 서면 허가 없이 사진 복사를 포함하여 전자적, 기계적 형태나 수단으로 복제할 수 없습니다.

이 제품을 설치하고 사용할 때는 모든 관련 주, 지역 및 현지 안전 규정을 준수해야 합니다. 안전상의 이유와 문서화된 시스템 데이터 준수를 보장하기 위해 제조업체만 구성 요소 수리를 수행해야 합니다.

기술적 안전 요구 사항이 있는 애플리케이션에 장치를 사용하는 경우 관련 지침을 따라야 합니다.

Schneider Electric 소프트웨어 또는 승인된 소프트웨어를 당사 하드웨어 제품과 함께 사용하지 않으면 부상, 피해 또는 부적절한 작동 결과가 발생할 수 있습니다. 이 정보를 준수하지 않으면 부상을 입거나 장비가 손상될 수 있습니다. © 2012 슈나이더 일렉트릭. 모든 권리 보유.

알아채다

이 지침을 주의 깊게 읽고 장치를 설치, 작동 또는 유지 관리하기 전에 장치를 살펴보고 익숙해지십시오. 잠재적인 위험을 경고하거나 절차를 명확하게 하거나 단순화하는 정보에 주의를 환기시키기 위해 이 문서 전체나 장비에 다음과 같은 특수 메시지가 나타날 수 있습니다.

개요

이 장에서는 140 NRP 954 0• 광섬유 리피터 모듈을 언제 어디서 사용할 수 있는지 이해하는 데 도움이 되는 일반 정보를 제공합니다. 140 NRP 954 0• 광섬유 리피터 모듈은 RIO 네트워크에 삽입될 수 있습니다. 각각 한 가지 유형의 광섬유 케이블을 지원하는 광섬유 리피터에는 2가지 모델이 있습니다. 140 NRP 954 00은 다중 모드 광섬유 케이블을 지원합니다. 140 NRP 954 01C는 단일 모드 광섬유 케이블을 지원합니다.

리오네트웍스

Modicon Quantum RIO 네트워크는 동축 케이블을 사용하는 고속(1.544 Mbit/s) 근거리 통신망(LAN)입니다. RIO 네트워크는 PLC와 제조 또는 처리 시설과 같은 지역 전체에 분산된 하나 이상의 I/O 모듈 드롭 간의 통신을 지원합니다. RIO 네트워크에 사용할 수 있는 기본 토폴로지는 다양합니다. 선형 케이블 토폴로지(RIO 동축 케이블 네트워크에 대한 자세한 내용은 원격 I/O 케이블 시스템 계획 및 설치 가이드 참조):  표준 단일 케이블 RIO 케이블 시스템  중복 RIO 케이블 시스템  이중 케이블 시스템  핫 스탠바이 케이블 토폴로지(핫 스탠바이 동축 케이블 네트워크에 대한 자세한 내용은 Modicon Quantum 핫 스탠바이 시스템 사용자 매뉴얼 참조):  단일 케이블 핫 스탠바이 시스템 Redundant Hot Standby 케이블 시스템 RIO 케이블 시스템의 기본 아키텍처는 다음과 같습니다. RIO 프로세서는 헤드라고 합니다. 네트워크는 1개(선형) 또는 2개(이중 또는 중복) 트렁크 케이블로 구성됩니다. 탭은 트렁크 케이블의 길이를 따라 설치되고 드롭 케이블은 탭에서 드롭 어댑터까지 연결됩니다. 75Ω 트렁크 터미네이터를 사용하여 네트워크 전체에서 적절한 임피던스 일치가 유지됩니다.

다음 그림은 표준 단일 케이블 RIO 시스템의 기본을 보여줍니다.

부품 번호 표(22페이지 참조)는 RIO 토폴로지에서 사용할 수 있는 기본 구성요소에 대한 참조를 제공합니다.

140 NRP 954 0• 광섬유 리피터 삽입
RIO 네트워크에 광섬유 케이블을 삽입하면 다음과 같은 이점이 있습니다.
l RIO 네트워크의 전체 길이를 확장합니다(예: RIO가 멀리 떨어져 있는 경우).
동축 케이블 시스템의 감쇠 한계를 초과하지 않고 공장 블록.
l 설비의 소음 내성 특성을 크게 향상시킵니다.
하나의 동축 케이블로는 제대로 작동하지 않는 토폴로지를 만듭니다.
예를 들어 서로 다른 접지 참조를 사용해야 하는 경우(예: 두 건물 사이) 먼 접지 문제를 해결합니다.
위에 나열된 일반 응용 프로그램 외에도 다음이 포함됩니다.
l 이미 490NRP954 광섬유 리피터를 사용하고 있는 기존 RIO 네트워크에 140개의 NRP 954 00 광섬유 리피터를 삽입하면 추가 펄스 폭 왜곡(또는 지터) 없이 RIO 네트워크를 확장할 수 있습니다.
490NRP954 광섬유 중계기는 다중 모드 광섬유 중계기입니다. 490NRP954에 대한 자세한 내용은 Modicon 광섬유 리피터 사용자 안내서를 참조하십시오.

드롭 케이블에 광섬유 리피터 삽입 다음 그림은 긴 드롭 케이블을 사용하여 트렁크 케이블에 연결된 두 번째 RIO 드롭이 있는 RIO 네트워크를 보여줍니다.

긴 드롭 케이블의 경우 감쇠, 소음 및/또는 먼 접지를 방지하려면 광섬유 중계기를 설치하는 것이 유용할 수 있습니다.

적용예

다음 예에서는 중복 버스 토폴로지 및 전원 공급 장치(AC 및 DC)에 삽입된 고도로 진단된 랙의 아키텍처를 보여줍니다. 이 아키텍처를 사용하면 어떤 가용성이 손실되었는지(전원 공급 장치, 광섬유 케이블...) 원격으로 경고하고 해석할 수 있습니다.

1 트렁크 케이블
2 드롭 케이블
3 트렁크 터미네이터로 탭
4 광섬유 케이블 2쌍
P/S 140 CPS 124 00 및 140 CPS 224 00 중복 전원 공급 장치 모듈
NRP 140 NRP 954 0• 광섬유 리피터 모듈
CRA 140 CRA 932 00 원격 I/O 드롭 듀얼 채널 모듈
DDI 140 DDI 353 00 DC 입력 24Vdc 모듈
140 NRP 954 0• 광섬유 중계기는 중복 광섬유 링크의 길이를 연장하기 위해 함께 연결됩니다(예: 터널에서). 진단 릴레이
중복 전원 공급 장치(AC 및 DC)와 NRP 모듈이 DDI 모듈에 연결됩니다. DDI 모듈에서 사용할 수 있는 모든 진단 릴레이 상태는 CRA 모듈을 통해 RIO 네트워크로 전송됩니다.
노트: 이 예에서 모듈은 6슬롯 Quantum 백플레인(140 XBP 006 00) 이상에 설치됩니다.
Modicon Quantum Automation 시리즈 하드웨어 참조를 참조하세요.
전원 공급 장치, 원격 I/O 드롭, DC 입력 모듈 및 백플레인에 대한 자세한 내용을 안내합니다.
