| 원래 장소: | 미국 |
| 브랜드 이름: | AB |
| 모델 번호: | 1794-OF4I |
1794-OF4I의 설명

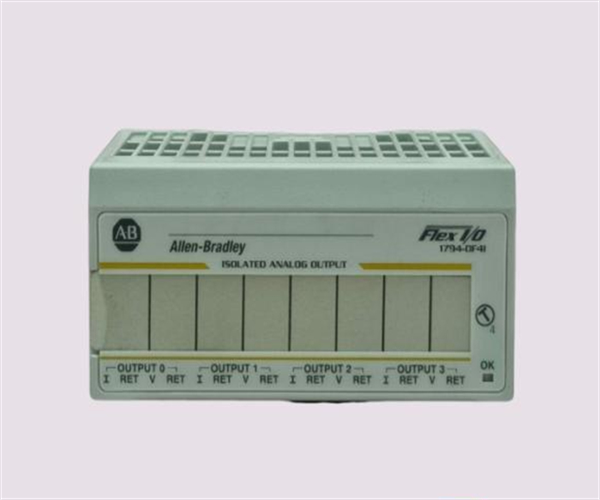

앨런 브래들리 1794-OF4I는 4 (4) 개의 격리된 아날로그 출력 채널을 갖춘 플렉스 I/O 격리 아날로그 출력 모듈입니다. 이 모듈은 4-20 mA, 0-20 mA,그리고 ±10 VDC와 같은 전압 신호, 0-10 VDC, ±5 VDC 및 0-5 VDC. 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TB3T, 1794-TB3TS 및 1794-TBN을 포함한 플렉스 I / O 단말기 기반과 호환됩니다.모듈은 또한 모든 1794 플렉스 I / O 어댑터와 완전히 호환, 분산 I/O 애플리케이션을 구현하는 데 이상적입니다.
| 제조업자 | 앨런 브래들리 |
|---|---|
| 제품 종류 | 플렉스 I/O 격리 출력 아날로그 모듈 |
| 제품 라인 | 플렉스 I/O 1794 |
| 부문 번호 | 1794-OF4I |
| UPC | 612598171583 |
| 무게 | 40.00파운드 (1.81kg) |
| 업데이트 속도 | 2.5/5.0 ms 모든 채널 |
| 변환 유형 | 디지털에서 아날로그 변환기 |
| 결의 | 15비트 플러스 표시 |
| 제품 설명 | 플렉스 IO 고출력 모듈 |
| 출력량 | 네 (4) 고립 |
| 출력 유형 | 4~20mA, 0~20mA 및 ±10VDC, 0~10VDC, +/- 5VDC 및 0~5VDC |
| 전압 해상도 | 0.320mV/cnt |
| 현재 결의 | 0.656 mA/cnt |
| 전체 규모의 63%까지의 단계 반응 | < 25s |
| 터미널 기반 | 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TB3T, 1794-TB3TS, 1794-TBN |
| 외부 DC 공급, nom | 24V DC |
| 외부 DC 공급 범위 | 19.2...31.2V DC (5% AC 파동 포함) |
| 장착 | DIN 레일 |
| 작동 온도 | 0 ~ 55 °C (32 ~ 131 °F) |
| 저장 온도 | 40~85 °C (~40~185 °F) |
| 진동 | 5g @ 10~500 Hz |
| 수술 충격 | 30g |
| 출력 | 4 고립 된 곳 |
| 전압 출력 전류 부하 | 최대 3mA |
| 플렉스버스 전류 | 50mA |
| 격리 전압 | 120V 연속 |
| 출력 전류 터미널 | 4~20mA |
| 출력 전압 터미널 | 10V 이상 |
| 열분해 | 16 BTU/hr. @ 31.2V DC 최대 |
앨런-브래들리 1794-OF4I는 4개의 격리된 아날로그 출력을 가진 FLEX I/O 아날로그 모듈이다. 1794-TBT, 1794-TB3, 1794-TB3TS, 1794-TB3S,1794-TBNF, 1794-TBN. 모듈은 DIN 레일 또는 파널에 직접 장착 할 수 있습니다. 그것은 열린 장을 갖추고 있으며 3.7 x 2.6 x 3.7 인치의 크기를 가지고 있습니다.
1794-OF4I 모듈의 외부 DC 전압 범위는 5% AC 파장을 포함하여 19.2 ~ 31.2 VDC입니다. 모듈은 24 VDC에서 210 mA의 외부 DC 전원 공급 전류를 필요로합니다.그것은 한 번에 하나의 채널에 30V 또는 32mA의 최대 과부하를 지원모듈은 전압 출력에서 최대 전류 부하 3 mA와 전압 출력에서 0 ~ 750 ohm 저항 부하를 처리 할 수 있습니다. 출력 전류 범위는 4-20 mA 및 0-20 mA입니다.둘 다 사용자 설정이 가능합니다.. 출력 전압은 ±10 V, ±5 V, 0-10 V 또는 0-5 V로 설정할 수 있으며, 또한 사용자가 구성할 수 있습니다. 전압 및 전류 단말기 모두 모듈이 올바르게 구성될 때까지 0 출력을 가질 것입니다.
1794-OF4I는 31.2 VDC에서 최대 전력 소모량이 4.7 W이며, 이 전압에서 최대 열 소모량은 16 BTU/시간이다.모듈의 격리 전압은 사용 된 단말기 기본 단위에 달려 있습니다.. 1794-TBN 기본 단위와 연결되면 250 V 연속 격리 등급을 제공하고, 다른 호환되는 기본 단위와 120 V 연속 격리 등급을 제공합니다. 플렉스 버스 전압은 5 VDC,그리고 플렉스버스 전류 요구량은 50mA입니다.모듈의 해상도는 15 비트 더하기 기호이며, 전압 해상도는 0.320 mV/cnt, 전류 해상도는 0.656 mA/cnt입니다. 모든 채널의 업데이트 속도는 2.5 또는 5 밀리 초입니다.크기의 63%에서 25μs 이하의 단계 반응.
전압 단말기와 전류 단말자 모두 25°C에서 전체 규모의 0.1%의 절대적 정확도를 제공합니다. 그러나 정확도 변동은 온도에 따라 다릅니다. 전압 단말기 및 0.현재 단말기의 경우 °C 당 0025%의 전체 스케일을 사용합니다. 1794-OF4I는 15 비트 플러스 신호 또는 전압의 0.320 mV / cnt 및 0의 해상도로 디지털-안고 (DAC) 변환을 사용합니다.656 mA/cnt 전류.
모듈은 모든 채널에 대해 2.5 ms 또는 5.0 ms의 신호 업데이트 속도를 제공합니다. 모든 채널에서 균일하게 구성 할 수 있습니다. 전체 스케일의 63%에 대한 단계 반응은 < 25 μs입니다.전류 출력 전압에 3mA의 전류 부하를 가하는모듈은 공장 등정, 그러나 필요한 경우 수동 등정 옵션도 제공합니다.그것은 한 번에 한 채널에서 30 V 연속 또는 32 mA 연속 최대 과부하를 견딜 수 있습니다.
1794-OF4I는 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TB3T, 1794-TB3TS 및 1794-TBN와 같은 터미널 기본 단위와 완전히 호환됩니다.그것은 5 VDC의 FlexBus 전압과 50 mA의 FlexBus 전류가 필요합니다.모듈의 외부 전원 공급은 19.2 ~ 31.2 VDC의 적용 가능한 전압 범위로 명목 24 VDC를 필요로합니다.
1794-OF4I는 DIN 레일 위에 설치되거나 상자 하위 패널에 직접 설치될 수 있습니다.또한 사용 가능한 모든 플렉스 I / O 통신 어댑터와 호환되며 위험한 장소에서 사용하도록 승인되었습니다..
