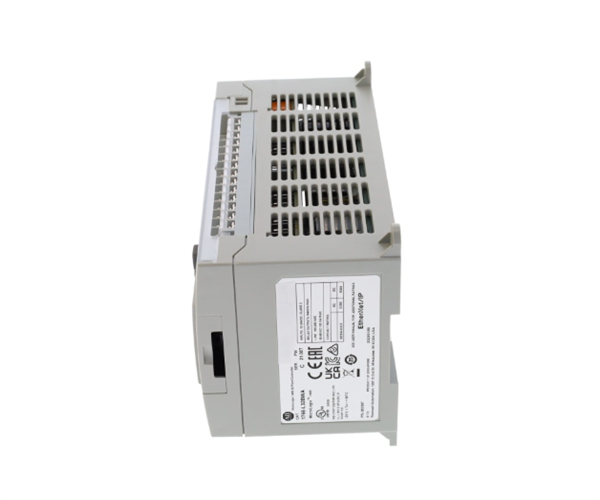

1766-L32BWA는 앨런 브래들리 (Allen Bradley) 가 제조한 중단된 프로그래밍 가능한 논리 컨트롤러 (PLC) 이다. 이 컨트롤러는 마이크로 로직스 1400 제품군에 속한다.그것은 특히 기계 수준 자동화 또는 작은 프로세스에서 사용에 적합합니다.

이 컨트롤러는 12 (12) 개의 빠른 24V DC 입출력, 8 (8) 개의 표준 24VDC 입출력 및 12 (12) 개의 릴레이 출력을 내장하고 있습니다.고속 입력 장치가 100 kHz의 가등 주파수와 함께 빠른 스위치 장치를 지원표준 24VDC 입력은 일반 용도로 사용되며 릴레이 출력은 다른 전압 범주로 작동 할 수 있습니다.각기 다른 명소 전압 작동을 가진 전기 부하에 전기를 공급하기 위해.

통합 통신 포트에는 하나의 (1) 콤보 격리된 RS232/RS485 포트, 하나의 (1) RS232 통신 포트 및 하나의 (1) 이더넷 I/P 포트가 포함됩니다.이 통신 포트는 서로 다른 파트너 장치와 통신하기 위해 개별적으로 작동 할 수 있습니다.지원 프로토콜에는 DF1, DH485, ASCII, DNP3 Serial, DNP3 Ethernet, MODBUS RTU, MODBUS Ethernet 및 ASCII 프로토콜이 포함됩니다.

RS485 배선을 통해 MODBUS RTU로 구성되면 최대 32개의 장치가 연결될 수 있는 데 다이지 체인 토폴로지를 구현할 수 있다.이것은 전력 계측기 및 다른 MODBUS 장치를 통합하는 이상적인 솔루션입니다DNP3는 일반적으로 지능형 전자 장치 (IED) 와 통신하기 위해 서브 스테이션 자동화에서 사용됩니다.이더넷 프로토콜은 선형 토폴로지에서 여러 장치와 통신하는 가장 현대적이고 사용자 친화적인 프로토콜입니다.ASCII 프로토콜은 일반적으로 공장 자동화, 특히 제조 분야에서 사용됩니다. 가장 일반적인 응용 프로그램은 특정 제품의 바코드 데이터의 읽기입니다.

앨런 브래들리 1766-L32BWA는 마이크로 로직 1400 프로그래밍 가능한 논리 컨트롤러 시리즈의 일부입니다. 이전 마이크로 로직 1100 컨트롤러의 기능을 결합합니다.온라인 편집 기능, 향상된 기능을 가진 LCD, 또한 네트워크 구성 설정, 컨트롤러 및 I/O 상태를 표시, 모니터링 및 조작을 위한 LCD에 백라이트를 갖추고 있다.1766-L32BWA 컨트롤러는 120 ~ 240 VAC 입력 전력을 필요로하며 배터리 지원 RAM을 가지고 있습니다.. 12 (12) 디지털 빠른 24 볼트 DC 입력, 8 (8) 디지털 정상 24 볼트 DC 입력, 12 (12) 릴레이 출력으로 구성된 32 개의 디지털 I / O 포인트를 지원합니다.최대 7 (7) 1762 확장 I / O 모듈로 확장 할 수 있습니다.. 크기는 3.5 x 7.08 x 3.43 인치이며 무게는 2 파운드이다. 통신을 위해 1766-L32BWA는 격리 된 RS-232/485 포트, 이더넷 포트 및 격리되지 않은 RS-232 포트를 가지고 있습니다.또한 시간 기반 제어가 필요한 응용 프로그램에 대한 참조를 제공하기 위해 내장 실시간 시계설치를 위해, 그것은 개방 된 장막과 함께 패널 또는 DIN-레일 장착 옵션을 가지고 있습니다. 그것은 깨끗한,건조한 산업환경, 전압이 II 범위를 초과하지 않는 회로. 1766-L32BWA 컨트롤러는 이전 버전이 없는 다양한 향상된 기능을 갖추고 있다. 이더넷 포트는 DNP3 프로토콜 지원과 웹 서버 및 이메일 기능을 제공한다.DH485/DF1/Modbus RTU/DNP3/ASCII 프로토콜 지원과 함께 2 개의 시리즈 포트를 가지고 있습니다.. 최대 6개의 내장된 100 kHz 고속 카운터 (DC 컨트롤러에만 사용된다) 를 가지고 있다. 또한 사용자 프로그램과 데이터에 대한 20 KB의 메모리를 가지고 있다.
