| 원래 장소: | 미국 |
| 브랜드 이름: | AB |
| 모델 번호: | 2711P-RP1 |

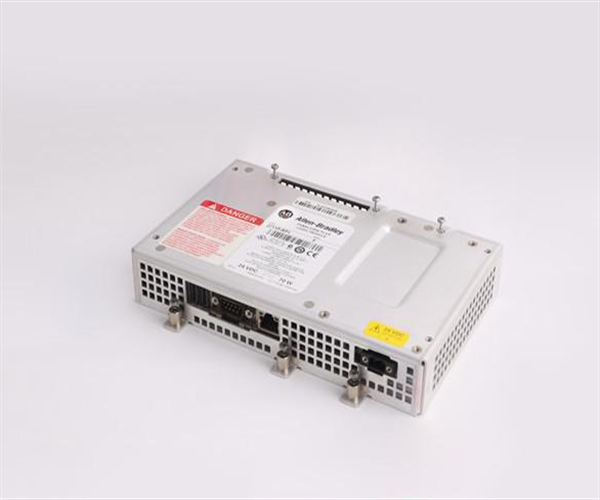

2711P-RP1의 설명
2711P-RP1 모듈은 앨런 브래들리/록웰 자동화에서 만든 논리 모듈이다. 다양한 디스플레이 모듈과 앨런 브래들리 패널뷰 플러스 시리즈의 단말기와 호환된다.2711P-RP1 논리 모듈은 Panelview 700에서 1500 시리즈 디스플레이 모듈과 함께 작동하도록 특별히 설계되었습니다.연결된 디스플레이 모듈이 작동하는 메모리와 프로세서를 포함합니다.완전한 패널뷰 플러스 700 ~ 1500 시리즈 제어 시스템은 디스플레이 모듈과 2711P-RP1 논리 모듈과 같은 논리 모듈로 구성됩니다., 그리고 시스템은 통신 모듈과 같은 옵션 장치로 사용자 정의 할 수 있습니다.
| 제조업자 | 앨런 브래들리 |
|---|---|
| 제품 종류 | 논리 모듈 |
| 제품 라인 | 논리 모듈 |
| 부문 번호 | 2711P-RP1 |
| UPC | 781180687068 |
| 무게 | 20.00파운드 (0.91kg) |
| 의사소통 | 하나 (1) RS232; 하나 (1) 이더넷; 둘 (2) USB |
| 제품군 | PanelView Plus 운영자 단말기 |
| 기억력 | 64 MB 플래시/ 64RAM |
| 호환되는 하드웨어 | 패널뷰 플러스 700-1500 |
| 사용 가능한 버전 | A-G 시리즈 |
| 상태 지표 | 빨간색과 녹색 LED |
| 인터페이스 | 이더넷 포트, 시리즈 포트, 두 USB 포트, 컴팩트 플래시 카드 슬롯 |
| RAM 교체 / 업그레이드 지원 | 그래요 |
| 작동 온도 | 0~55도 |
| 전력 입력 | 24VDC |
| 권력 분산 | 70 와트 |
| 시리즈 | 패널뷰 플러스 700 ~ 1500 논리 모듈 |
| 플래시 메모리 | 64 MB |
| RAM 메모리 | 64 MB |
| 입력 전력 | 24 볼트 DC |
| 특징 | 이더넷 포트, 시리즈 포트, 2 개의 USB 포트, 컴팩트 플래시 카드 슬롯 |
| 호환성 | 패널뷰 플러스 6 단말기와 호환되지 않습니다 |
| 안전 작동 온도 | 0~55도 |
| UNSPSC | 43211507 |
| 제품 라이프 사이클 상태* | 생산 중단/무용 |
앨런 브래들리 2711P-RP1는 패널뷰 플러스 부품입니다.이 컴포넌트는 특히 다양한 인터페이스를 호스팅하고 필요한 메모리 영역과 PanelView 플러스 운영자 단말기의 프로세서를 포함하는 논리 모듈입니다..
2711P-RP1는 디스플레이 모듈의 뒷면에 장착되어 있습니다. 이 디스플레이 모듈은 64 MB Random Access Memory (RAM) 의 내부 메모리를 가지고 있습니다.운영자 터미널 실행 시간 인터페이스에 사용, 64 MB 플래시, 응용 프로그램 백업, 설명서, 로그, 요리법, 보고서 및 기타 시스템 파일과 같은 파일을 저장하는 데 사용됩니다.
2711P-RP1 로직 모듈은 PCI 슬롯을 통해 디스플레이 모듈 회로에 연결됩니다.내부 구성 요소가 정적 전기에 매우 민감하기 때문에 적절한 지착이 지켜져야합니다..
2711P-RP1는 PanelView Plus 700, 1000, 1250 및 1500 운영자 단말기와 사용할 수 있습니다.이 단위는 모든 PanelView 플러스 700-1500 전 설치 로직 모듈과 함께 제공되는 교체 하드웨어입니다마찬가지로, 완전히 기능적인 패널뷰 플러스 운영자 단말기는 논리 모듈이 필요합니다.
2711P-RP1 모듈은 외부 24VDC 전원 공급 장치에 의해 전원을 공급받습니다. 이더넷 포트, 9 핀 미니 DIN RS232 포트 및 USB 포트와 같은 표준 통신 인터페이스로 제공됩니다.이더넷 포트는 패널뷰 단말기를 이더넷 I/P 프로토콜을 통해 하나 이상의 컨트롤러에 연결하는 데 사용되며 RS232 인터페이스는 피어 투 피어 연결에 사용됩니다.이더넷은 최대 100m의 긴 거리를 커버 할 수 있으며 쉽게 확장 할 수 있습니다. RS232 연결은 일반적으로 패널 통신 내에서 짧은 거리에 이상적으로 사용됩니다.이 논리 모듈은 또한 키보드 및 마우스와 같은 주변 장치를 연결하기 위해 두 (2) USB 포트를 제공.
디스플레이 모듈에 6개의 스크루로 꽂혀 있고, 논리 모듈 뒷면에 있는 회색 라벨을 제거한 후 연결되는 통신 모듈을 탑재할 수 있습니다.항상 디스플레이 모듈에 로직 모듈을 연결하는 동안 전원이 공급되지 않도록 확인. 워드패드 텍스트 편집기, 미디어 플레이어, 원격 데스크톱 연결은 이 모듈과 함께 제공되는 확장 옵션 기능 중 일부입니다. 2711P-RP1는 2 개의 USB 커넥터를 지원합니다.1 RS-232 커넥터, 1개의 이더넷 포트. 또한 메모리 카드 삽입을 위한 1개의 컴팩트 플래시 카드 슬롯이 있다. 장치가 켜져 있는 동안 메모리 카드를 삽입하지 말라.모듈은 0도에서 55도 사이의 온도에서만 안전하게 작동합니다.이 단말기의 유일한 유지보수 작업은 연결 장치의 시각 검사와 점진적으로 축적된 먼지로부터 약간의 청소입니다. 2711P-RP1는 24 볼트 DC 전력으로 작동합니다.이 모듈은 프로세스 식별을 위한 내장 상태 표시기를 가지고 있습니다.다른 슬롯은 효율적인 통신을 위해 USB, 컴팩트 플래시 및 이더넷 슬롯입니다.
