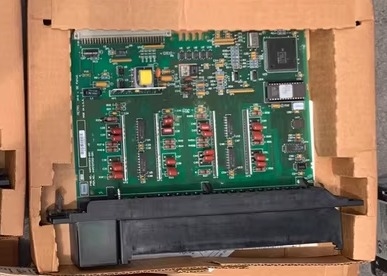

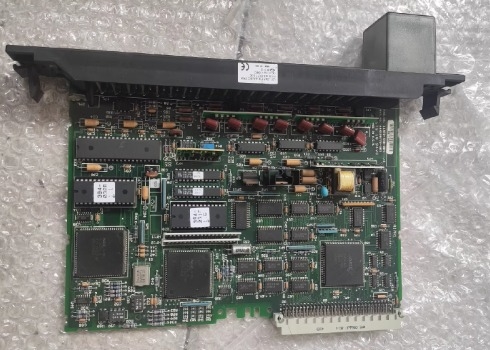

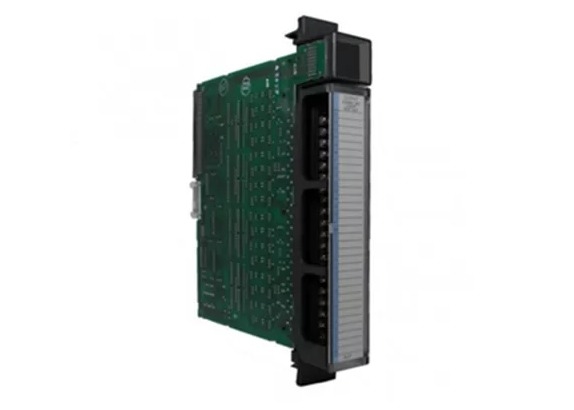

GE Fanuc IC697ALG320 Series 90-70 PLC 아날로그 모듈 고레벨 아날로그 출력 시스템

GE Fanuc IC697ALG320 Series 90-70 PLC 아날로그 모듈 고레벨 아날로그 출력 시스템

추가 정보:

주요 특징
고레벨 아날로그 출력 기능

• 듀얼 출력 유형: 단일 모듈은 전압 및 전류 출력 신호를 모두 제공합니다.
• 독립적인 구성 가능성: 4개의 모든 출력은 전압 또는 전류 출력으로 개별적으로 설정할 수 있습니다.
• 전압 출력 범위: 최대 ±10볼트의 전체 범위에서 단극 또는 양극 작동을 지원합니다.
• 전류 출력 범위: 0~22.5mA의 전류 루프 신호를 생성합니다.


사용자 중심 구성

• 채널별 스케일링: 사용자는 각 출력 채널에 개별 스케일링 설정을 적용할 수 있습니다.
• 빠른 업데이트 성능: 출력 신호의 적시성과 정밀성을 보장하기 위해 빠른 업데이트 속도를 자랑합니다.
• 스위치 없는 설정: 구성 시 점퍼 또는 DIP 스위치가 필요하지 않아 설정 프로세스가 간소화됩니다.
• 공장 보정: 공장에서 사전 보정되었으며, 장기적인 유지를 위해 보정 데이터가 비휘발성 EEPROM 메모리에 안전하게 저장됩니다.


직관적인 소프트웨어 구성

• 호환 가능한 소프트웨어: MS-DOS 또는 Windows 기반 프로그래밍 소프트웨어를 통해 구성 가능합니다.
• 시스템 호환성: Windows 95 또는 Windows NT 시스템에서 원활하게 작동하며, 이더넷 TCP/IP 또는 SNP 포트를 통해 연결할 수 있습니다.
• 지원되는 프로그래밍 장치: IBM XT, AT, PS/2 또는 기타 호환 가능한 개인용 컴퓨터에서 작동합니다.


핵심 기능
디지털-아날로그(D/A) 변환

• 데이터 수집: PLC 백플레인을 통해 CPU 또는 기타 컨트롤러로부터 디지털 데이터를 수신합니다.
• 신호 변환: 획득한 디지털 데이터를 통합된 디지털-아날로그(D/A) 변환기를 사용하여 아날로그 출력으로 변환합니다.
• 출력 신호 범위: 최대 ±10볼트의 전체 범위 전압 출력 또는 0~22.5mA의 전류 루프 신호를 제공합니다.
• 해상도 및 보호
• 고정밀도: 16비트 해상도(65536분의 1에 해당)를 특징으로 하며 일관된 성능을 위해 14비트 단조성을 유지합니다.
• 전기적 절연: 출력 회로는 간섭을 방지하고 시스템 안정성을 보장하기 위해 PLC 백플레인에서 절연됩니다.
• 과전압 보호: 모듈을 보호하기 위해 과도 및 정상 상태 과전압 조건으로부터 보호 장치가 장착되어 있습니다.

메모리 및 주소 지정

• 주소 참조: 주소 매핑을 위해 PLC 시스템 내에서 %AQ 참조를 사용합니다.
• 메모리 용량: PLC는 아날로그 출력 작업을 위해 최대 8K 단어의 %AQ 메모리를 지원합니다.
• 메모리 할당: 각 개별 출력 채널은 %AQ 메모리의 16비트 단어 하나를 차지합니다.


제품 설명
IC697ALG320은 Series 90-70 PLC(Programmable Logic Controller) 라인업에 속하는 고성능 아날로그 출력 모듈입니다. 원래 GE Fanuc(Emerson Automation 아님)에서 제조되었으며, 5슬롯 또는 10슬롯 베이스플레이트의 단일 슬롯에 맞도록 설계되었습니다.

전력 소비 측면에서, 5VDC에서 백플레인에서 최대 1.66A(8.3와트)를 소비하며, 전류 출력 기능을 활성화하려면 사용자 전원 공급 장치에서 150mA가 필요합니다. 4개의 독립적으로 구성 가능한 출력 채널이 장착되어 있으며, 필요에 따라 전류 신호(0-20mA / 4-20mA) 및 전압 신호(-10VDC / +10 VDC)를 생성할 수 있습니다.

온도 계수
모듈의 정확도는 온도에 영향을 받으며, 전압 작동의 경우 섭씨 1도당 25PPM, 전류 작동의 경우 섭씨 1도당 50PPM의 계수를 갖습니다.

IC697ALG320의 주요 기능은 PLC의 제어 처리 장치로부터 디지털 데이터를 수신하고, 통합 DAC를 통해 아날로그 신호로 변환하며, 정밀한 아날로그 출력을 제공하는 동시에 과전압 및 과도 전기적 이벤트를 방지하는 것입니다.
