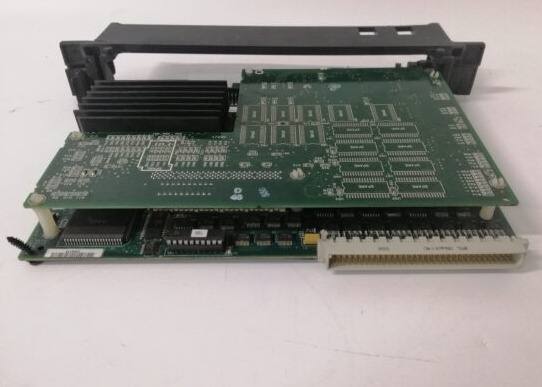

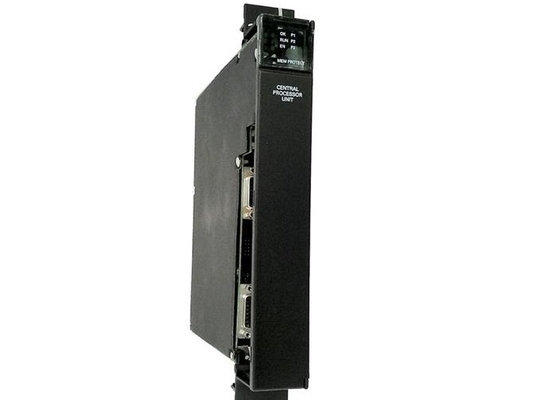

GE Fanuc IC697CPX935 I/O 모듈 96 MHZ 32-비트 부동 소수점 1 Mbyte 빠른 메모리

IC697CPX935은 GE Intelligent Platforms® PLC의 일환으로 GE Fanuc가 개발한 90-30 제품군에 속하는 단일 슬롯 중앙 처리 장치 (CPU) 이다.실시간 시스템 제어용으로 설계된, 이 모듈은 강력한 성능, 유연한 통신 기능, 그리고 대규모 산업용 애플리케이션을 지원하기 위한 충분한 메모리를 통합합니다.


핵심 하드웨어 및 성능
IC697CPX935의 핵심은 96MHz 80486DX4 마이크로프로세서로 구성되어 있으며, 0.4 마이크로초의 볼리 실행 속도를 제공하며 같은 빠른 0.4 마이크로초 간격. Its memory configuration includes 1 MB of battery-backed Random Access Memory (RAM) (relying on the IC697ACC701 battery for backup) and 256 KB of non-volatile flash memory—the latter dedicated to storing system firmware플래시 메모리의 주요 장점은 모듈을 해체하거나 EPROM을 교체하지 않고 펌웨어 업데이트를 완료 할 수 있으며 유지보수를 단순화한다는 것입니다.

I/O 처리를 위해 CPU는 상당한 용량을 지원합니다. 최대 12,000개의 디스크리트 입력/출력 (I/O) 포인트 (12K 비트) 를 수용하고 아날로그 I/O에 8,000개의 단어를 할당합니다.이 강력한 I/O 능력은 큰, 복잡한 산업 응용 프로그램에서 광범위한 프로세스 모니터링과 통제가 필요합니다.


의사소통 능력
IC697CPX935는 다재다능한 연결을 용이하게 하기 위해 세 개의 내장형 일련 포트를 갖추고 있습니다.

1x RS232 시리즈 포트
2x 9핀 D 셸 RS485 인터페이스

세 포트 모두 SNP Slave 통신 프로토콜을 지원하고, 브레이크 프리 SNP Slave 기능은 포트 1과 포트 2에 전용합니다.CPU는 지능 옵션 모듈과 상호 작용, 아날로그/디스크리트 I/O 모듈 및 다른 호환되는 장치들은 VME C.1 표준 형식을 준수하는 랙에 장착된 뒷판을 통해


호환성 및 지원 모듈
IC697CPX935는 GE Fanuc의 산업 생태계와 광범위한 호환성을 제공합니다.

GE IC697 패밀리 모듈 (애날로그, 디스크리트 I/O 및 스마트 옵션 모듈 포함)
알파니머릭 및 프로그래밍 가능한 디스플레이 프로세서
통신 모듈, GE IC660/IC661 버스 컨트롤러 및 링크/LAN 인터페이스 모듈


운영 요구 사항 및 제어
환경 및 냉각 필요
IC697CPX935은 온도가 50 °C를 초과하지 않는 환경에서 작동해야합니다. 이 온도 한도를 유지하려면 강제 공기 냉각이 필수적입니다. 호환되는 랙 팬 집합에는 다음이 포함됩니다.

IC697ACC721 (120 VAC)
IC697ACC724 (240 VAC)
IC697ACC744 (24 VDC)

프로그램 및 제어

프로그래밍 소프트웨어: 사용자 프로그램은 MS-DOS 또는 Windows 기반 소프트웨어를 사용하여 개발되고 CPU로 다운로드됩니다. MS-DOS를 실행하는 연결된 컴퓨터로 구성도 할 수 있습니다.윈도우 95, 또는 Windows NT.
운영 제어: CPU는 두 가지 방법으로 제어 할 수 있습니다. 컴퓨터에 연결 된 소프트웨어 또는 모듈에 3 위치 RUN / STOP 스위치를 통해.
