GE FANUC IC693PWR330 전원 공급 모듈 5 Vdc 30 와트 최대 24 Vdc 릴레이 15 와트 최대 24

GE FANUC IC693PWR330 5 VDC 30 와트 최대 24 VDC 릴레이 15 와트 최대 24

IC693PWR330에 대한 기술 사양

제품 종류 고용량 전원 공급
대기 시간: 최소 20 밀리 초
출력 전력 5 VDC: 30 와트, 최대 24 VDC 릴레이: 15 와트 최대 24 VDC 고립: 최대 20 와트
출력 전압 5 VDC: 5.0 VDC에서 5.2 VDC (5.1 VDC 명소) 릴레이 24 VDC: 24 ~ 28 VDC 격리 24 VDC: 21.5 VDC에서 28 VDC
강압 전류 4A 최고, 최대 250 밀리 초
입력 전력 VAC 입력과 함께 90 VA; VDC 입력과 함께 50 W
입력 전압 범위 DC 100~300VDC
입력 전압 범위, AC 85 ~ 264 VAC
명소 전압 120/240 VAC 또는 125 VDC
출력 3 (3)
프로토콜 지원 RS485

브랜드 GE Fanuc
90-30 시리즈 PLC
부문 번호 IC693PWR330
설명 전원 공급 장치
전압 120/240 볼트 AC, 125 VDC
전력 30와트
의사소통 RS 485
전류 이상 과전압의 보호 제한 5 VDC
CE, UL 표준
연결 단말기 수 6
제품 라이프 사이클 상태* 중단/무시한

IC693PWR330에 대해

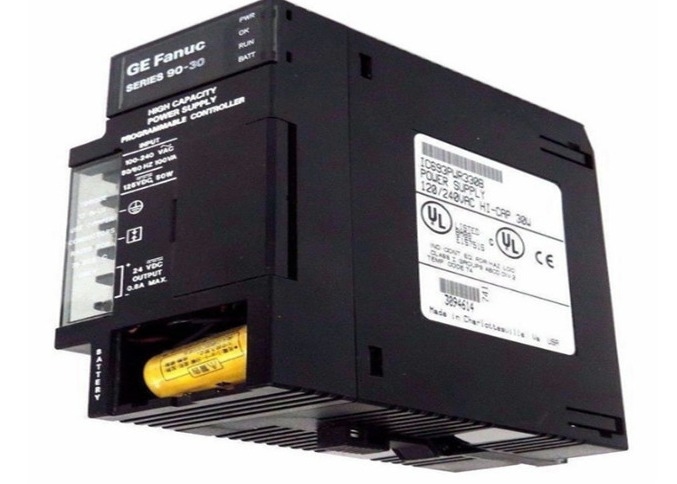

IC693PWR330는 90-30 시리즈 프로그래밍 가능한 논리 제어기 (PLC) 제품군에 속하는 고용량 전원 공급 모듈입니다. 표준 전원 공급 장치와 비교하면높은 용량 전원 공급 모듈 IC693PWR330은 +5VDC 출력까지 30 와트의 모든 부하 용량을 소비 할 수 있습니다.이것은 +5VDC가 일반적으로 더 큰 90-30 PLC 랙에서 더 높은 전류 용량을 필요로하는 응용 프로그램에서 전력 공급을 사용할 수 있습니다.이 전원 공급은 랙의 왼쪽 가장 슬롯에 설치 될 수 있습니다그것은 주로 배그 플레인에 연결 된 모듈을 활성화하기 위해 배그 플레인을 공급하는 데 사용됩니다.

IC693PWR330에는 세 (3) 개의 출력이 있습니다. 이 출력은 +5 VDC 출력, 90-30 시리즈 출력 릴레이에 전자 회로에 전력을 공급하는 +24 VDC 릴레이 전력 출력 및 격리 된 +24 VDC입니다.내부적으로 약 90-30개의 모듈에 의해 사용된다., 또한 24 VDC 입력 카드에 대한 외부 전원을 공급하는 데 사용할 수 있습니다. 이 전원 공급은 30 와트 부하 용량을 가지고 있습니다. 이 부하 용량은 모든 출력의 총 합동 부하입니다. 개별적으로, 이 전원 공급은개별 최대 출력 30 와트 +5VDC, +24VDC의 20와트 및 +24VDC의 15와트 릴레이 출력.

이 고 용량 전원 공급 장치에는 다양한 상태를 표시하는 LED 상태 표시기가 있습니다. 이 LED 상태 표시 장치에는 모듈이 충분한 외부 공급을 받는지 모니터링하는 PWR LED가 포함됩니다.모듈의 전체 작동 상태를 표시하는 OK LED; 배터리 충전을 표시하기 위해 RUN LED 및 BATT LED.

IC693PWR330에는 RS485 통신 포트가 내장되어 있습니다. 이 포트는 데스크톱 또는 노트북 워크스테이션에 전원 공급 장치를 연결하는 데 사용됩니다.GE Fanuc 휴대용 프로그래머 및 다른 호환되는 일련 장치.

IC693PWR330 모듈은 최소 20 밀리초의 대기 시간을 가지고 있습니다. 전원 공급 장치에는 산업 보호 기능이 있습니다.그것은 5 볼트 DC 출력 6에 대한 초전압 및 초전류 보호 제한을 가지고 있습니다..4에서 7 볼트 및 7 Amps, 각각. 이 AC/DC 전원 공급 장치에는 사용자 연결을 위한 6 개의 단말기가 있습니다. AC 및 DC 전원 소스 연결을 지원합니다.

AC 전원 소스 연결을 위해, 120 볼트 AC 소스의 뜨거운, 중성 및 지상 전선이 L1, L2,그리고 240 볼트 AC 소스의 지상 케이블은 GE Fanuc 시리즈 90-30 IC693PWR330 전원 공급 모듈의 앞면에 위치한 상위 3 개의 단말기를 사용하여 시스템에 연결됩니다.마찬가지로, DC 전원을 위해, 125 볼트 DC 등급 전원으로부터 커넥터의 상위 2개의 단말기에 +ve 및 -ve 전선이 사용됩니다.이 연결은 전원 공급에 민감한 극성입니다. IC693PWR330 모듈은 일련 통신을 위해 RS 485 통신 포트를 갖추고 있습니다. 단위는 UL 및 CE 표준에 따라 인증되었습니다.
