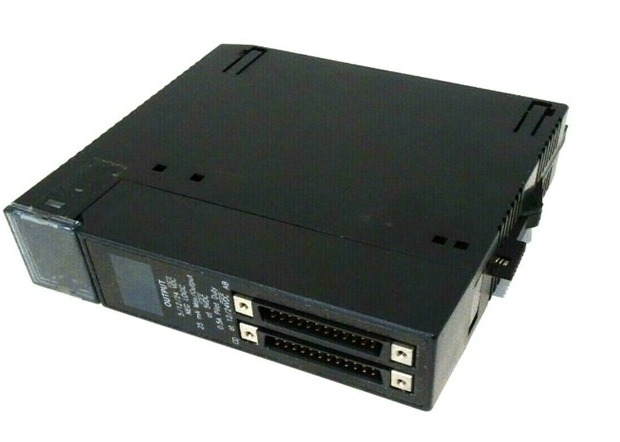

Ge Fanuc IC693MDL752 모듈은 Ge Fanuc 6 포인트 I/O 모듈 시리즈 90-30 Plcs입니다.

GE FANUC IC693MDL752 모듈은 GE FANUC 6 포인트 I/O 모듈입니다.

IC693MDL752에 대한 기술 사양

브랜드 GE Fanuc
시리즈 90-30 시리즈
제조사 GE Fanuc; Emerson Automation (현재)
부분 번호 IC693MDL752
시리즈 90-30 시리즈
제품 종류 디지털 I/O
제품 설명 디스크리트 출력 모듈
채널 수 32개 (32)
호환성 GE Fanuc 90-30 PLC
출력점 32
출력 그룹 4 (4)
출력 그룹 4
그룹별 채널 8 (8)
출력 모드 TTL 모드, 12 / 24 볼트 DC 모드

격리: 필드 사이드와 로직 사이드 사이드 1500 볼트 그룹 사이드 사이드 250 볼트
LED 표시기 네
출력 전압 범위 10.2-28.8 VDC (12/24 VDC 모드); 4.74 - 5.25 VDC (TTL 모드)
출력 연결 2 x 24 핀 커넥터
정형 출력 전압 12-24 VDC (12/24 VDC 모드); 5 VDC (TTL 모드)
제품 라이프 사이클 상태* 중단/무시한
출력 전류 12/24 VDC 모드: 점당 0.5Amp; 모듈당 4Amp; 그룹 공통 핀당 3Amp 5VDC (TTL 모드): 0.25mA
최대 출력 전류 4.6A 20ms
배후판에 있는 5 볼트 버스에서 260 mA (최대) 의 전류를 흡수한다. (13 mA + 3 mA/ON 포인트 + 4.7 mA/LED) 12 mA (maximum) per group from user supply @ 5VDC and all eight outputs in group ON 25 mA (maximum) per group from user supply @ 12 VDC and all eight outputs in group ON 44 mA (maximum) per group from user supply @ 24 VDC and all eight outputs in group ON
응답 시간 최대 0.5ms
정지 반응 시간 최대 0.5ms
출력 전압 0.3 볼트, 최대
정전 상태에서 누출 1mA 최대

IC693MDL752에 대해

IC693MDL752는 90-30 시리즈 프로그래밍 가능한 논리 제어기 (PLC) 제품군의 이중 모드 디스크리트 출력 모듈입니다. 이 제품군은 이전에 GE Fanuc에 의해 제조되었습니다.최근 에머슨 오토메이션에 인수되었습니다.이 모듈은 12/24 VDC 모드와 5VDC TTL 모드, 부정적인 논리 출력 모듈을 지원합니다.그것은 각 그룹이 각각 8 (8) 출력 채널을 가지고 4 (4) 그룹에 서른 두 (32) 포인트 출력 특징모듈의 작동 모드에 따라 점 당 출력 전류는 다릅니다. 구체적으로 12/24 VDC 모드에서 모듈의 출력 전류 등급은 점 당 0.5 Ampere입니다.그룹당 4A, 그리고 공통 핀당 최대 3 Ampere는 TTL 모드에서 작동하도록 구성되면 각 출력 채널은 0.25 mA의 출력 전류가 있습니다.출력 전압은 선택된 모드에 따라 달라집니다.. 12/24 VDC 모드에서 출력 전압 범위는 10.2 - 28.8 VDC이며 명목 출력 24 VDC입니다. TTL 모드에서는 출력 전압 범위는 4.75 VDC - 5.25 VDC이며 명목 출력 전압은 5 VDC입니다.각 출력 그룹은 운영 유연성을 제공하는 12/24 VDC 또는 TTL 모드에서 작동하도록 독립적으로 구성됩니다.이 모듈은 1500 볼트의 격리 평가를 받았습니다.이 모듈에 출력 장치를 배선 때 특히 두 (2) 가지 방법이 권장됩니다, IC693CBL327 및 IC693CBL328 전선 케이블을 사용하여 직접적인 방법은 한쪽 끝은 미리 조립 된 커넥터이고 다른 끝은 비행 선입니다.또 다른 지원 된 방법은 단말기 블록 빠른 연결을 활용하는 TBQC 방법입니다.

IC693MDL752는 GE Fanuc의 90-30 시리즈 PLC용 5 ~ 24 볼트 DC 등급 TTL 부정적인 논리 출력 모듈입니다.IC693MDL752 부정적인 논리 출력 모듈은 서로 분리 된 4 그룹으로 배치 된 32 개의 분리 출력을 제공합니다.4개의 출력 그룹마다 고유의 공통점이 있다. 모듈의 출력은 침몰형 출력 또는 ON 상태가 활성 낮은 출력 상태에 해당하는 부정적인 논리 출력이다.IC693MDL752 부정적인 논리 출력 모듈은 2 개의 작동 모드를 가지고 있습니다.. TTL 모드에서, 모듈 출력은 5 볼트 DC 전압을 통해 부하를 전환 할 수 있으며 점당 25 밀리 앰프의 최고 전류를 침몰 할 수 있습니다. 12/24 볼트 DC 모드에서,모듈 출력은 12에서 24 볼트 DC 이상의 부하를 전환 할 수 있으며 0의 최고 전류를 침몰 할 수 있습니다.1점당.5A

IC693MDL752 음성 논리 출력 모듈의 각 그룹 출력은 특정 응용 프로그램에 필요한 작동 모드에서 사용할 수 있습니다.다른 작업 모드에서 다른 그룹을 사용할 때, 전기 소음의 영향은 고려되어야 합니다. 각 출력 포인트에 통합 된 당부 저항이 제공됩니다.논리 측면과 필드 측면 사이의 백플레인 고립은 광 결합기를 통해 제공됩니다.. IC693MDL752 부정적인 논리 출력 모듈의 LED 표시기는 출력 포인트에 대한 상태 업데이트를 제공합니다. IC693MDL752 부정적인 논리 출력 모듈은 32 비트의 분리 출력 데이터를 사용합니다.출력 회로에 IC693MDL752 부정적인 논리 출력 모듈의 연결은 I / O 모듈의 앞쪽에 장착 된 2 개의 남성 24 핀 커넥터를 통해 이루어집니다.TTL 모드와 12/24 볼트 모드의 최대 출력 전류 등급은 각각 25 밀리 앰프와 0.5 앰프입니다.
