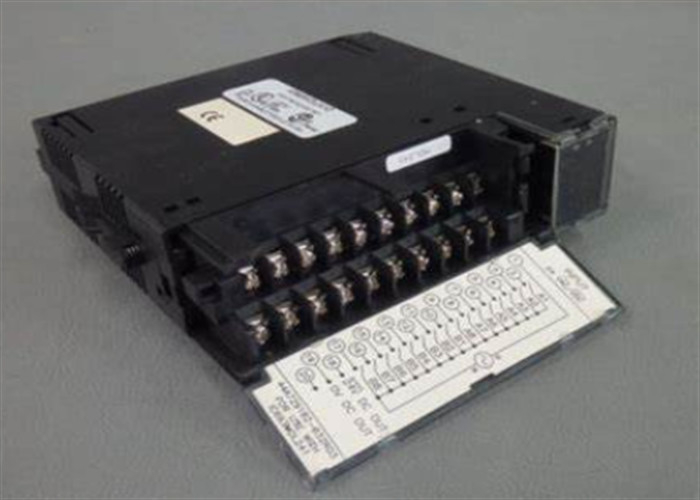

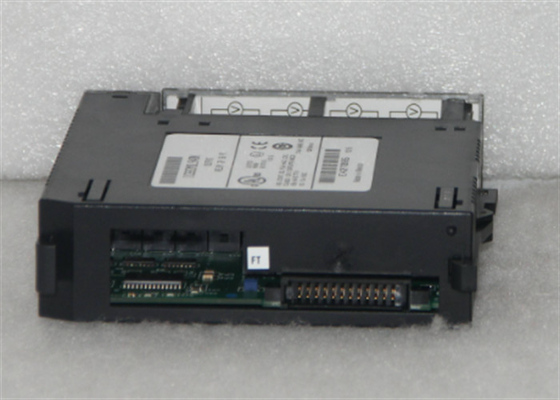

GE FANUC IC693MDL241 전형적인 스캔 속도 시리즈 90-30 프로세서 모듈

GE FANUCIC693MDL241전형적인 스캔 속도 시리즈 90-30 프로세서 모듈

IC693MDL241에 대한 기술 사양

브랜드 GE Fanuc
시리즈 90-30 시리즈
제조사 GE Fanuc
제조사 GE Fanuc (전); Emerson Automation (현재)
부분 번호 IC693MDL241
제품 설명 분별식 입력 모듈
시리즈 90-30 시리즈
부분 번호 IC693MDL241
채널 16 개 (16)
브랜드 GE 지능형 플랫폼/GE Fanuc
입력 그룹 16개의 입력 단위
배선 구성 긍정 / 부정 논리
격리 1500 VAC 현장 측면과 논리 측면 사이
제품 유형 입력 모듈
입력 신호 범위 0-30 VAC/VDC
입력 전압 범위 0 ~ + 30 볼트 DC 또는 0 ~ + 30 볼트 AC, 50/60 Hz
명소 입력 전압 24 VAC / VDC
전압 24V AC
입력 전류 7mA 등급 전압
명목 출력 전압 24 VAC / 24 VDC
전압 24V DC

모든 입력 장치가 켜져 있을 때 80 mA @ 5 VDC의 전류 도출; 고립된 24 VDC 뒷판 버스에서 125 mA 또는 사용자가 외부 전원 공급을 제공했을 때
정지 응답 시간 최대 28ms
입력 16
전압 상태 11.5 - 30.0 VAC / VDC
전압 11.5 ~ 30 볼트 AC 또는 DC
주파수 50/60 Hz
전압은 0-4 VAC/VDC
전압 0~+4볼트 AC 또는 DC
입력 전류 7mA 등급 전압
전류 1mA 최대
상태 전류 3.2mA
필드 측면과 논리 측면 사이의 격리 1500 V RMS
정전 전류 1mA
DC 전원: 네
AC 전원 네
반응 시간, 전형적인 12ms
응답 시간 최대 12ms
LED 표시기 16
논리 읽기 %I
제품 라이프 사이클 상태 중단/무시한

IC693MDL241에 대해

IC693MDL241는 90-30 시리즈 프로그래밍 가능한 논리 제어기 (PLC) 시리즈의 분리된 입력 모듈입니다.이 모듈은 하나의 출력 그룹에 하나의 공통 단말기를 가진 열여섯 (16) 출력 채널을 갖추고그것은 0-30 VDC 또는 0-30 VAC의 입력 전압 범위에서 작동하는 반면 모듈의 평준 전압은 24 VAC / 24 VDC입니다.이 모듈은 제한 스위치와 같은 바이너리 또는 ON / OFF 또는 이중 상태 입력 장치의 배선을 지원합니다., 누르기 버튼 스위치, 근접 스위치, 보조 접촉 장치 및 유사한 장치. IC693MDL241는 LED 상태 표시기 두 (2) 줄로 제공됩니다.각 입력 채널의 전력을 표시하는 데 사용됩니다.. 입력 채널은 가등전압에서 7mA의 입력 전류를 적극적으로 수신하고 그에 대응하는 LED가 활성화됩니다. LED 표시기 외에도,모듈 삽입 항목은 입력 채널을 쉽게 식별하기 위해 짧은 설명 또는 입력 태그가 작성 될 수 있습니다.이 모듈은 시리즈 90-30 PLC 플랫폼의 5 슬롯 또는 10 슬롯 베이스 플레이트에 설치되는 것과 호환됩니다. 입력 채널의 정상 전압 등급은 11입니다.5 - 30 VAC / VDC 오프 상태 전압은 0 - 4 VDC / VAC마찬가지로, 최대 온 상태 전류는 3.2 mA이고 최대 오프 상태 전류는 1 mA입니다. 모듈의 온 신호 전환 지연은 12 ms이고 오프 응답 시간은 28 ms입니다.이 모듈의 전력 소모량은 80 mA @ 5 VDC로 표시됩니다. 모든 입력값이 논리 상태 1에서 125 mA로 분리 된 24 VDC 백플레인 버스 또는 사용자가 제공하는 외부 전원 공급 장치에서.

IC693MDL241 모듈은 GE Fanuc가 90-30 시리즈 PLC 시스템의 일부로 제조한 긍정적/부적 입력 모듈이다.그것은 24 볼트 AC / DC의 등급 전압에서 작동하고 그것은 공통의 전력 입력 터미널에 위치하는 16 입력 포인트의 단일 그룹을 갖추고 있습니다이 모듈은 AC 또는 DC 운영자 공급 입력 전력으로 사용하도록 설계되어 있으며 DC 입력 모드에서 긍정적 또는 부정적인 논리 특성을 가질 수 있습니다.이러한 입력 특성은 사용자에 의해 공급되는 다양한 입력 단위에 적합합니다., 버튼, 전자 근접 스위치, 제한 스위치와 같이IC693MDL241 모듈은 입력 전압이 0 ~ 30 볼트 AC 또는 DC에서 50 ~ 60 헤르츠의 주파수와 지정 전압에서 전형적인 입력 전류 7 밀리 앰프로 제공됩니다.11.5 ~ 30 볼트 AC 또는 DC의 온 상태 전압과 0 ~ 4 볼트 AC 또는 DC의 오프 상태 전압을 가지고 있습니다.

GE IC693MDL241 모듈은 최소 온 상태 전류는 3.2 밀리 앰프, 최대 오프 상태 전류는 1 앰프,작동 시 28 밀리초, 켜면 12 밀리초의 반응시간. 전류가 입력 지점을 통과 할 때, 입력 상태 테이블의 결과는 논리 1 (% I) 이다. 운영자는 필드 장치를 실행하는 데 필요한 전력을 제공할 수 있습니다.또는 DC 입력에 전원 공급로 분리 된 24 볼트 DC 출력 전압 소스를 사용GE Fanuc IC693MDL241는 모듈 상단의 각 지점에 LED 켜기 / 끄기 상태 표시기를 갖추고 있습니다. LED 블록은 LED를 2 개의 수평 행으로 호스팅합니다. 각각 8 개의 녹색 LED가 있습니다.상단의 LED 행은 1부터 8점까지 A1에서 A8까지 표시되고, 아래쪽 행은 9부터 16점까지 B1에서 B8까지 표시됩니다..
