GE FANUC IC693APU300 500 MA 10-30 VDC 또는 20 MA 4.75 ~ 6 VDC 출력 등급

GE FANUC IC693APU300 500 MA 10-30 VDC 또는 20 MA 4.75 ~ 6 VDC 출력 등급

IC693APU300에 대한 기술 사양

브랜드 GE Fanuc
시리즈 90-30 시리즈
제조사 GE Fanuc
제조사 GE Fanuc (전); Emerson Automation (현재)
부문 번호 IC693APU300
시리즈 90-30 시리즈
제품 설명 고속 카운터 (HSC) 모듈
입력 채널 수 열두 (12) 개의 출력 입력
입력 채널 수 12 (12) 개의 긍정적 논리 입력
제품 설명 고속 카운터 모듈
입력 전압 5 VDC; 10-30 VDC
입력 신호 전압 5VDC; 10VDC - 30VDC
최대 카운트 속도 80 킬로 헤르츠
입력 주파수 8kHz
최소 계산 속도 20 킬로 헤르츠
입력 횟수 주파수 80 kHz
출력 등급 10 ~ 30 VDC @ 최대 500 mA; 4.75 ~ 6 VDC @ 최대 20 mA
출력 채널 수 네 (4) 긍정적 논리 출력
입력/출력 타입 긍정 논리
논리 입력 번호 12
출력 전압 범위 4.75 VDC - 6 VDC; 10-30 VDC

최대 200kHz까지의 최대 셀 속도
출력 보호 단장 보호
입력 전압 범위 5 볼트 DC, 10-30 볼트 DC
모듈 작동 전압 5 VDC는 뒷면으로부터 공급됩니다.
5VDC에서 전류 도출 250mA
네. 논리 출력 4
CMOS 로드 드라이브 용량 네
출력 전압 범위 4.7~40 볼트 DC
카운터 모드 위, 아래, 양방향, 차차
LED 표시기 BOARD OK 및 CONFIG OK
호환 가능한 응용 프로그램 측정, 흐름계 및 흐름 집계, 속도 측정, 재료 처리, 운동 및 프로세스 제어 응용 프로그램.
출력 보호 3 Amps 모든 지점의 피지
출력 포인트 사용자 공급 5V 또는 10 ~ 30 VDC
응용 프로그램은 터빈 흐름계, 미터 검증, 속도 측정, 재료 처리, 모션 제어 및 프로세스 제어를 지원합니다.
LED 표시기 BOARD OK; CONFIG OK
격리 250 볼트 AC
제품 라이프 사이클 상태 중단/무시한
전력 소모 250 mA 5 볼트 DC

제품 라이프 사이클 상태* 중단/무시한

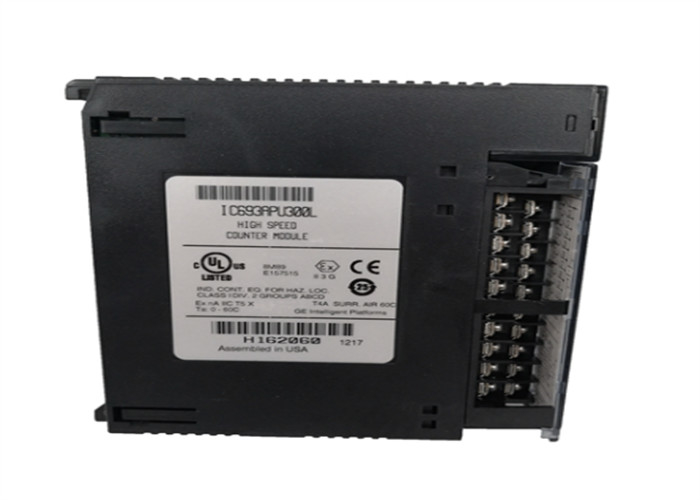

IC693APU300에 대해

IC693APU300는 GE Fanuc Automation에서 생산하던 90-30 시리즈 PLC 플랫폼에 속하는 고속 카운터 (HSC) 모듈이다.이 HSC 모듈은 다양한 프로세스에서 사용하도록 특별히 설계되었지만 터빈 흐름계로 제한되지 않습니다, 미터 검증, 속도 측정, 재료 처리, 모션 제어 및 프로세스 제어.이 HSC 모듈은 청구 및 지불의 참조 또는 단순히 소비와 운영 효율을 모니터링 할 수있는 공급 또는 수신 자료를 생성하는 데 사용할 수 있습니다.모션 컨트롤을 위해, 이 모듈은 인코더와 짝을 사용할 수 있습니다,낮은 수준의 전압 신호로 로드가 이동한 위치 또는 움직임의 양을 나타냅니다. 이는 제어의 기준이 될 수 있습니다.재료 처리 응용 프로그램에서이 모듈은 생산 된 재료와 상품의 정확한 분류를 구현하기 위해 제품의 빠른 계산에 사용할 수 있습니다. 프로세스 제어와 함께,모듈은 자기 속도 픽업과 같은 고속 프로세스 변수를 측정하는 데 사용할 수 있습니다.IC693APU300는 5VDC 또는 10-30 VDC 신호 전압에서 작동하는 12 (12) 개의 긍정적 인 논리 입력을 갖추고 있습니다.또한 4 (4) 긍정적인 논리 출력 10-30 VDC 또는 4에서 500 mA를 생성하는 20 mA를 가지고 있습니다..75에서 6 VDC 등급 출력 전압. 이 고속 카운터 모듈은 최대 계산 속도가 200 kHz이며 최대 8 kHz의 신호 전환 주파수를 수용합니다.이 모듈은 옵션 모듈로 분류됩니다., 그것은 90-30 시리즈 베이스 플레이트의 모든 사용 가능한 I / O 슬롯에 설치 될 수 있습니다.

GE IC693APU300 고속 카운터 모듈은 GE Fanuc의 단일 슬롯 카운터 모듈입니다. 터빈 흐름계, 미터 검증, 속도 측정,물자 취급이 카운터 모듈의 주요 장점은 최대 80 킬로 헤르츠의 주파수로 등급된 빠른 신호 펄스를 처리 할 수 있다는 것입니다.이 고속 카운터 모듈은 CPU와 통신하지 않고 입력과 출력을 감지하고 입력 및 출력 응답을 계산할 수 있습니다. IC693APU300 고속 카운터 모듈은 위와 아래를 모두 계산할 수 있고 2가지 변화 값의 차이를 계산할 수 있습니다.작동 상태 및 구성 매개 변수 상태를 표시하기 위해, 모듈은 상면에는 2개의 녹색 LED가 있습니다.

IC693APU300 고속 카운터 모듈은 4개의 동일한 독립적인 간단한 카운터, 1개의 복잡한 카운터, 그리고 2개의 동일한 독립적인 복잡한 카운터를 갖도록 구성될 수 있습니다.이 고속 카운터 모듈의 몇 가지 특징은 각 카운터에 대한 시간 기반 레지스터에 대한 카운트 포함, 필드 배선 및 내부 모듈 진단을위한 휴대가 가능한 터미널 보드. 모듈의 전력은 PLC 뒷판의 5 볼트 DC 등급 버스에서 얻습니다.IC693APU300 고속 카운터 모듈은 90-30 시리즈의 모든 베이스 플레이트에 설치 될 수 있습니다이 모듈을 도구 사용으로만 접근 할 수있는 장에 절대 설치하지 마십시오. 이 모듈은 PLC를 제대로 종료하지 않고 제거하거나 교체 할 수 없습니다.로직마스터 90-30/20를 사용하여 구성할 수 있습니다, 핸드홀드 프로그래머, 논리 개발자-PLC, 또는 VersaPro 소프트웨어.이 모듈은 PLC의 입력 능력을 초과하는 펄스 입력 속도가 있는 산업 응용 프로그램에서 사용할 수 있습니다., 재료 취급, 속도 측정, 모션 제어 및 터빈 흐름 미터 응용 프로그램.
