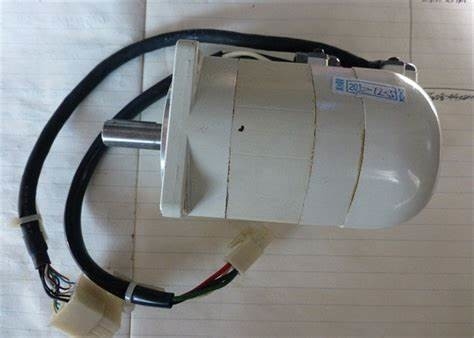

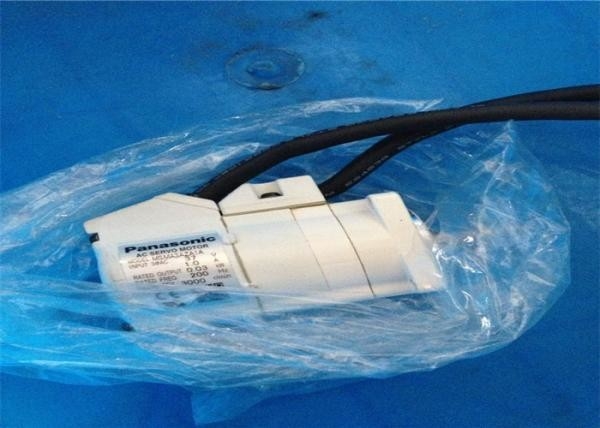

Panasonic 산업 제어 시스템 산업용 서보 모터MSMA3AZS1A
안건 명세서
입력 전력 100V 주회로 단상 100V ＋10％－15％ ～120V ＋10％－15％ 50Hz / 60Hz
제어 회로 단상 100V ＋10％－15％ ～120V ＋10％－15％ 50Hz / 60Hz
200V 주회로 A-프레임
D 프레임 단상/3상 200 V ＋10 ％－15 ％ ～240 V ＋10 ％－15 ％ 50 Hz / 60 Hz
E-프레임,
F 프레임 단상/3상 200 V ＋10 ％－15 ％ ～240 V ＋10 ％－15 ％ 50 Hz / 60 Hz
제어
회로 A-프레임
D 프레임 단상 200V ＋10％－15％ ～240V ＋10％－15％ 50Hz / 60Hz
E-프레임,
F 프레임 단상 200V ＋10％－15％ ～240V ＋10％－15％ 50Hz / 60Hz
환경 온도 주위 온도: 0˚C ~ 55˚C(동결되지 않을 것)
보관 온도: –20˚C ~ 65˚C
(최대 온도 보증: 결로 없이 72시간 동안 80˚C*1)
습기 작동 및 보관 모두: 20% ~ 85%RH(결로가 없을 것*1)
고도 1000m 미만
진동 5.88m/s2 이하, 10Hz~60Hz
제어 방법 IGBT PWM 정현파 드라이브
인코더 피드백 23비트(8388608 분해능) 앱솔루트 엔코더, 7선 직렬
* 다회전 데이터를 사용하지 않는 인크리멘탈 시스템으로 제품을 사용할 경우 앱솔루트 엔코더용 배터리를 연결하지 마십시오.대신 파라미터 Pr0.15를 [1](기본값)로 설정하십시오.
외부 스케일 피드백 A/B 위상, 초기화 신호 차동 입력.
직렬 통신 스케일을 지원하는 제조업체:
Fagor Automation S.Coop., Magnescale Co., Ltd., Mitutoyo Corporation Nidec Sankyo Corporation, Renishaw plc
병렬 I/O 커넥터 제어 신호 입력 범용 10개 입력
범용 입력의 기능은 파라미터로 선택합니다.
산출 범용 6 출력
범용 출력의 기능은 파라미터로 선택합니다.
아날로그 신호 입력 3개 입력(16비트 A/D: 1개 입력, 12비트 A/D: 2개 입력)
산출 2출력(아날로그 모니터: 2출력)
맥박 신호 입력 2입력(포토 커플러 입력, 라인 리시버 입력)
오픈 컬렉터와 라인 드라이버 인터페이스를 모두 연결할 수 있습니다.
고속 라인 드라이버 인터페이스를 연결할 수 있습니다.
산출 4출력(라인 드라이버: 3출력, 오픈 콜렉터: 1출력)
엔코더 펄스(A/B/Z 신호)용 라인 드라이버 출력 또는 외부 피드백 펄스(EXA/EXB/EXZ 신호) Z 또는 EXZ 신호용 오픈 콜렉터 출력도 가능합니다.
의사소통
기능 USB 매개변수 설정 또는 상태 모니터링을 위해 컴퓨터에 연결하기 위한 USB 인터페이스.
RS232 1:1 소통
RS485 1:n통신(최대 31대)
안전 기능 기능 안전을 위한 전용 커넥터가 제공됩니다.
전면 패널 (1) 5개의 키
(2) LED(6자리)
재건 A-프레임, B-프레임: 내장 회생 저항 없음(외부 저항만 해당)
C 프레임 ~ F 프레임: 회생 저항 내장(외장 저항도 가능)
다이나믹 브레이크 A-프레임에서 F-프레임으로: 내장형
제어 모드 다음 7가지 모드 간 전환이 가능하며,
(1) 위치 제어
(2) 속도 제어
(3) 토크 제어
(4) 위치/속도 제어
(5) 위치/토크 제어
(6) 속도/토크 제어
(7) 풀 클로즈 제어
고성능(MINAS A5 표준 드라이브와 동일) s다기능 s매력적인 가격 대비 성능 s위치 제어 전용 설계 s20비트/회전;회전당 104만 펄스 sMax.속도: 6000rpm 느린 코깅 토크 sNew 디자인;혁신적인 핵심;고정밀 엔코더 sIP67 모든 MSME 유형 모터용 보호 등급 M
다음은 새 모델과 중고 모델 모두 재고가 있는 일부 드라이브 모델입니다.
MSDA3A3A1A MSDA5A3A1A MSDA013A1A
MSDA023A1A MSDA043A1A MSDA083A1A
MDDA103A1A MDDA153A1A MDDA203A1A
MDDA253A1A MDDA303A1A MDDA353A1A
MSDA403A1A MSDA503A1A MSD023A1XXV
MSDA083A1XXV MSD043A1X MSDA043D1A
MQDA043A1A MUDS043A1A MUDS023A1A
MUDS083A1A MUMS082A1E0S MUDS083A1M
뮤마012P1T 뮤마022P1T 뮤마042P1T
뮤마042P1S 뮤마012P1S 뮤마022P1S
MUMS082P1S MSDA043A1XXV MSDA013A1XXV
MKDET1505P MLDET2310P MUMA082P1T
MLDET2510P MKDET1310P MUMS042A1AOS
MSM041A211 MQMA042A1E MSMA022P1A
MSM042P1B MSM042AJB MSM011P1N
MQMA022S2P MSM012AJA MSM012P1F
MDMA152S1C MSM042AJA MQMA012C2P
MSMA022A1B MSM021DJE MSD043A1X
MSD043A1XX MSM042A1A MSM5AZA1B
MUMS012C2U1S MUMS012A1F0S MSMZ082A1B
MSD013A1XX MSM012A1A MSMA012C1A
MSDA013D1A MSMA5AZS1A MQMA012P1B
MSMD042P1T MUMS022A1B0S MFM082A1C
MQMA042A1E MSMA022C1A MSMA022C1E
