상세 정보 |
|||
| 상표: | 파나소닉 | 모델 번호: | MSMD012G1S |
|---|---|---|---|
| 원산지: | 일본 | 유형: | 산업용 서보 모터 |
| 배달 시간: | 2-3일 | 정격 회전수: | 3000RPM |
| 정격 주파수: | 200Hz | 정격 출력: | 0.4KW |
| 입력: | 106V 2.5A | ||
| 강조하다: | Panasonic A5 servo motor 100W,MINAS A5 servo motor with warranty,MSMD series industrial servo motor |
||
제품 설명

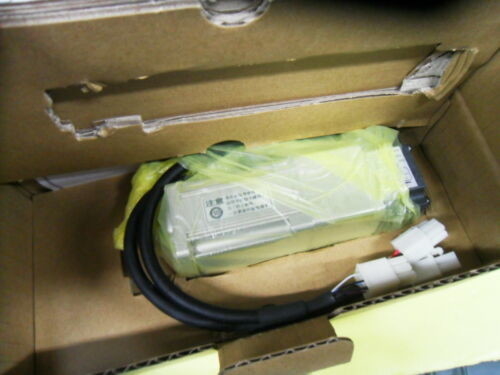

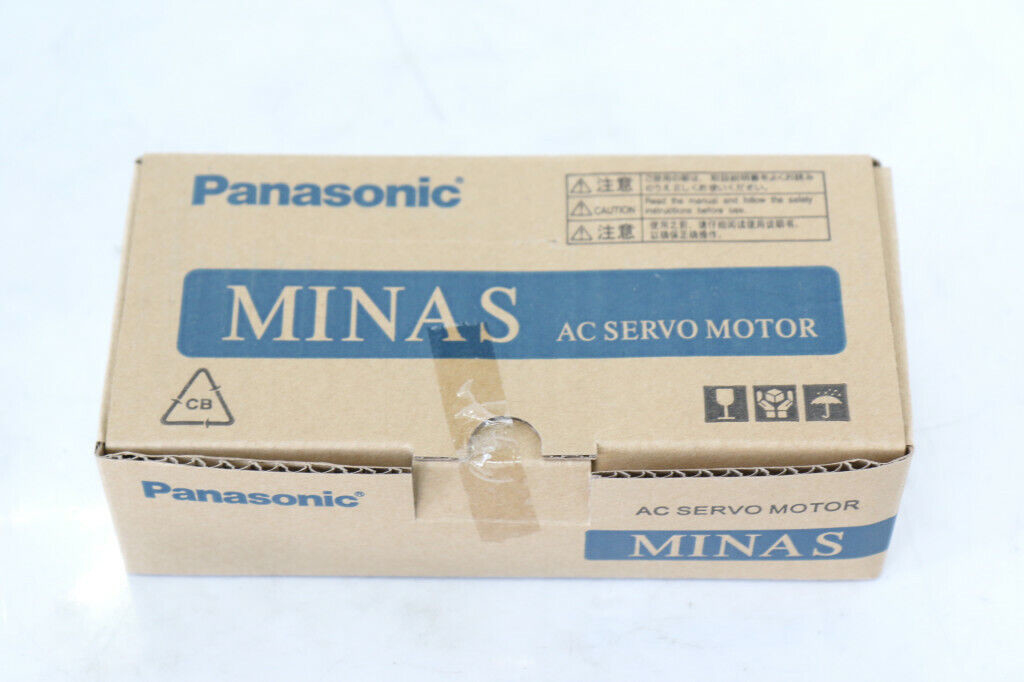

파나소닉 서보 모터 MINAS A5 MSMD 시리즈 MSMD012G1S A4 서보 100W
제품세부
안건 명세서
부품 번호 MSMD012G1S
세부 저관성, 리드선 방식, IP65
성 미나스 A5
시리즈 MSMD 시리즈
유형 낮은 관성
보호 등급 IP65
인클로저 정보 출력축의 회전부와 도선단은 제외.
환경 조건 자세한 내용은 사용 설명서를 참조하십시오.
플랜지 평방 치수 38밀리미터
플랜지 sq.치수 (단위:mm) 38
모터 리드 아웃 구성 리드선
모터 엔코더 커넥터 리드선
전원 용량(kVA) 0.5
전압 사양 200V
정격 출력 100W
정격 전류(A(rms)) 1.1
홀딩 브레이크 없이
질량(kg) 0.47
오일 시일 없이
샤프트 키 홈, 센터 탭
정격토크(N·m) 0.32
순간 최대.피크 토크(N·m) 0.95
최대전류(A(op)) 4.7
회생 브레이크 빈도(회/분) 옵션 없음 : 제한 없음
옵션으로 : 제한 없음
옵션(외부회생저항) 품번 : DV0P4281
회생 브레이크 주파수에 대해 [모터 사양 설명]의 세부 사항, 참고: 1 및 2를 참조하십시오.
정격 회전 속도(r/min) 3000
정격 회전 최대.속도(r/분) 5000
회전자 관성 모멘트 ( x10-4 kg ⋅ m²) 0.051
부하와 로터의 권장 관성 모멘트비 30회 이하
부하와 로터의 권장 관성 모멘트비에 대해 [모터 사양 설명]의 세부 사항을 참조하십시오. 참고: 3.
로터리 엔코더: 사양 20비트 증분 시스템
로터리 엔코더: 분해능 1048576
조립 시: 레이디얼 하중 P 방향(N) 147
조립시 : 추력하중 A방향(N) 88
조립시 : B방향 추력하중(N) 117.6
작동 중: 레이디얼 하중 P 방향(N) 68.6
작동 중: Thrust 하중 A, B 방향(N) 58.8
허용 하중에 대해 자세한 내용은 [모터 사양 설명] "출력축 허용 하중"을 참조하십시오.
| MSDA3A3A1A | MSDA5A3A1A | MSDA013A1A |
| MSDA023A1A | MSDA043A1A | MSDA083A1A |
| MDDA103A1A | MDDA153A1A | MDDA203A1A |
| MDDA253A1A | MDDA303A1A | MDDA353A1A |
| MSDA403A1A | MSDA503A1A | MSD023A1XXV |
| MSDA083A1XXV | MSD043A1X | MSDA043D1A |
| MQDA043A1A | 머드043A1A | 머드023A1A |
| 머드083A1A | MUMS082A1E0S | 머드083A1M |
| MUMA012P1T | MUMA022P1T | MUMA042P1T |
| MUMA042P1S | MUMA012P1S | MUMA022P1S |
| MUMS082P1S | MSDA043A1XXV | MSDA013A1XXV |
| MKDET1505P | MLDET2310P | MUMA082P1T |
| MLDET2510P | MKDET1310P | MUMS042A1AOS |
| MSM041A211 | MQMA042A1E | MSMA022P1A |
| MSM042P1B | MSM042AJB | MSM011P1N |
| MQMA022S2P | MSM012AJA | MSM012P1F |
| MDMA152S1C | MSM042AJA | MQMA012C2P |
| MSMA022A1B | MSM021DJE | MSD043A1X |
| MSD043A1XX | MSM042A1A | MSM5AZA1B |
| MUMS012C2U1S | MUMS012A1F0S | MSMZ082A1B |
| MSD013A1XX | MSM012A1A | MSMA012C1A |
| MSDA013D1A | MSMA5AZS1A | MQMA012P1B |
| MSMD042P1T | MUMS022A1B0S | MFM082A1C |
| MQMA042A1E | MSMA022C1A | MSMA022C1E |
