AB 1747-SN 원격 I/O 스캔 모듈 디지털 I/O 모듈 새

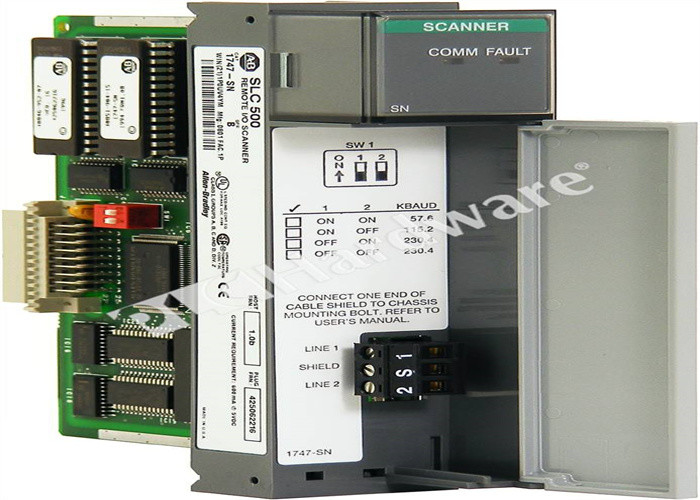

특징AB 1747-SN 원격 I/O 스캔 모듈

1747-SN는 PanelView 그래픽 오퍼레이터 단말기, 메시지 디스플레이,SLC500 컨트롤러, 다른 프로그래밍 가능한 논리 컨트롤러 (PLC) 및 게이트웨이 및 프로토콜 변환기와 같은 3 자 장치. 이 통신 모듈은 특별히 스캐너 모듈입니다.I/O 상태 업데이트를 요청하기 위해 호환되는 RIO 어댑터 모듈과 통신, RIO 네트워크를 통해 메시지 및 진단.

1747-SN은 One (1) RIO 통신 포트가 제공됩니다. 이 포트는 Belden 9463 케이블과 같은 특정 통신 케이블이 필요한 3 (3) 핀 단말기입니다. RIO protocol may be implemented physically at a maximum wire length of 3050 meters or 1050 ft where supported connections are up to Sixteen (16) devices when operating in normal mode and Thirty-Two (32) devices in complementary mode이 스캐너 모듈은 3048m의 케이블 길이와 762m의 케이블 길이와 230.4Kbaud의 전송 속도로 57.6Kbaud의 전송 속도를 전송할 수 있습니다.장치들은 82 오hm 저항을 사용하여 끝을 두 가지로 마녀 체인 토폴로지에 연결됩니다..

1747-SN는 SLC500 컨트롤러의 다운로드, 업로드 및 시범화뿐만 아니라 네트워크에 연결된 그래픽 단말기에 데이터 전송을 지원합니다. 또한 원격 I / O 패스트를 지원합니다.

1747-SN는 노드 (node) 의 확장된 기능을 사용하여 통신 채널에서 3048 미터 (10,000 피트) 의 케이블 길이를 통해 57.6 Kbaud의 속도로 230의 속도로 정보를 전송합니다.4 Kbaud는 82-오흐마 종료 저항을 사용하여 최대 762 미터 (2500 피트) 케이블 거리를 통해또한 노드 (node) 의 확장되지 않은 용량으로 정보 전송은 3048 미터 (10,0 km) 의 케이블 거리를 통해 57.6 Kbaud 및 230.4 Kbaud의 속도로 이루어집니다.000 피트) 와 762 미터 (2500 피트) 는 82-Ohm 1/2 와트 종료 저항을 사용하여4개의 선택 가능한 바우드 비율을 가지고 있으며, 바우드 비율을 선택하기 위해 2개의 DIP 스위치 (스위치 1 및 2) 를 사용합니다. The 1747-SN’s operating temperature range is between 0 and 60 degrees Celsius at 5 to 95% humidity without condensation and it has a non-operational temperature between -40 degrees Celsius and 85 degrees Celsius.
