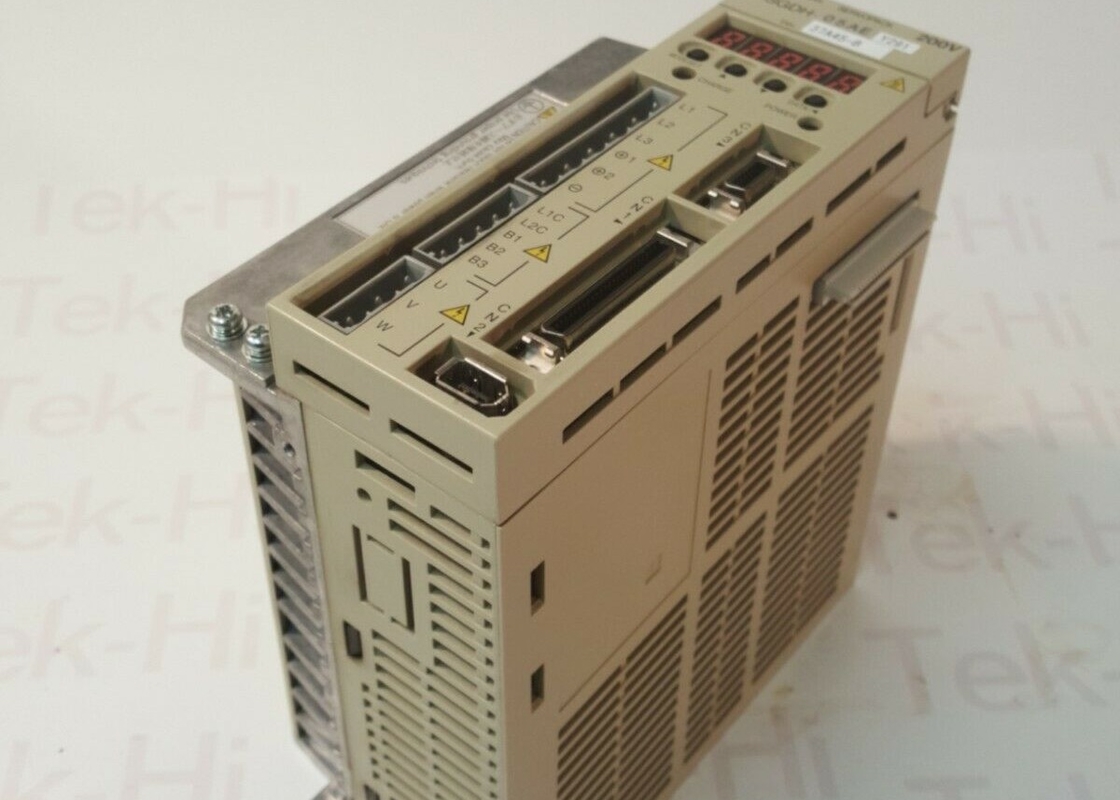

CNC 기계가공 로봇 자동화를 위한 야스카와 SGDH-05AE 서보 드라이브 Amp

YASKAWA SGDH-05AE CNC 기계 로봇 자동화용 세르보 드라이브 앰프

더 많은 정보:

Σ-II 시리즈 SGDH SERVOPACK 드라이브 모듈 SGDH-05AE는 Yaskawa가 적용 가능한 서보 모터 모듈과 함께 사용하기 위해 제조한 서보 앰프입니다.SGDH-05AE 모듈은 CNC 가공과 같은 분야에서 사용할 수있는 3 단계 200 V SERVOPACK 모듈입니다.로보틱스, 자동화 등 다양한 분야에 걸쳐 있습니다.

SGDH-05AE의 특징

야스카와 세르보 팩 SGDH-05AE의 전원 공급 및 전력 손실

야스카와 SGDH-05AE 모듈은 AC 입력 3 단계 200-230 V 50 / 60 Hz 4 A 단위를 가진 3 단계 200 V SERVOPACK 단위입니다. 이 단위의 AC 출력은 3 단계 0-230 V, 0-300 Hz, 3.8 A입니다.그리고 0이 드라이브 유닛의 주변 작동 온도는 0-55°

3단계 200V 드라이브 모듈의 주 회로 전력 손실 등급은 27W이며 총 전력 손실 등급은 54W입니다.

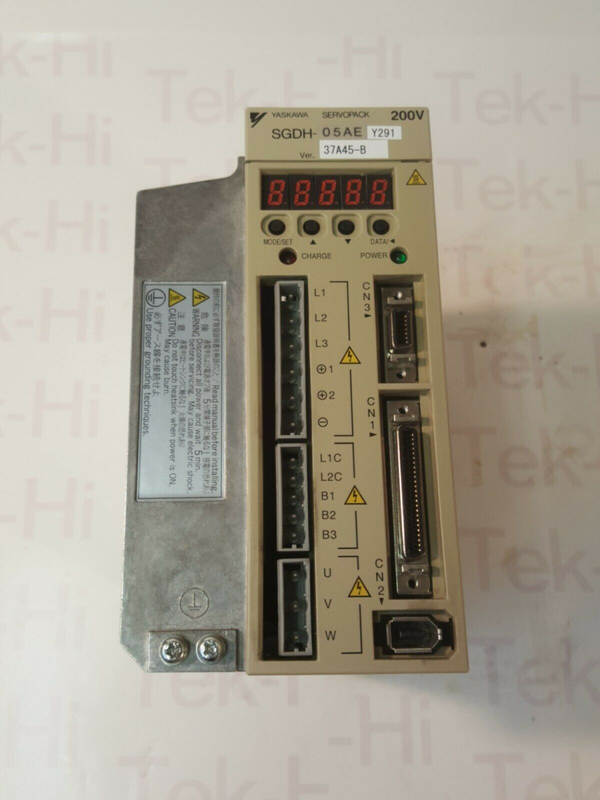

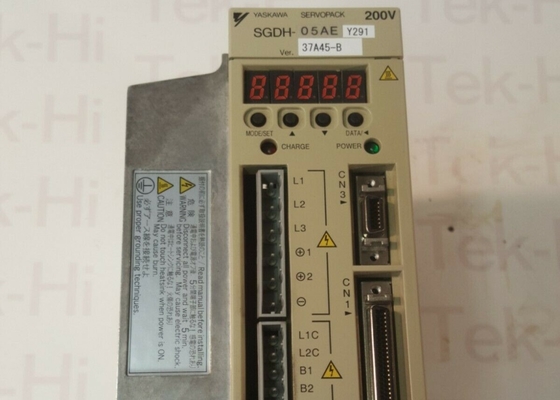

야스카와 SGDH-05AE 드라이브 유닛의 앞 오른쪽 상단에는 CN5 아날로그 모니터 커넥터가 있습니다. CN5 아날로그 모니터 커넥터의 아래에 패널 디스플레이가 있습니다.세르보 팩의 패널 디스플레이는 5자리입니다, 7 세그먼트 LED. 패널 디스플레이는 SERVOPACK SGDH-05AE의 여러 측면을 표시하는 데 사용됩니다. 매개 변수를 입력 할 때 상태, 경보 상태 및 기타 값을 표시합니다.패널 디스플레이는 패널 조작자 내부에 위치하고 있으며 패널 키를 포함합니다. 패러미터를 설정하는 데 사용됩니다..

패널 운영자 아래에 위치한 두 개의 표시기는 충전 표시기와 전원 ON 표시기입니다. 충전 표시기는 주 회로 전원 공급원이 켜졌을 때 켜집니다.그것은 주요 회로 전원 공급 콘덴시터가 전하를 유지하는 한 계속 ON. 충전이 단말기에 남아있는 동안 전원 공급원이 끊어질 수 있다는 점을 유의하십시오. 요금 표시기가 켜져있는 한 Yaskawa SERVOPACK SGDH-05AE 드라이브 단위를 만지는 것은 위험합니다.

재생 저항과 SGDH-05AE SERVOPACK

재생 저항 모듈은 SGDH-05AE SERVOPACK와 함께 작동 할 수 있습니다. 재생 저항은 내부에 장착되거나 야스카와 SGDH-05AE 모듈에 외부에 장착됩니다.

세르보 모터가 발전기 모드에서 작동할 때 세르보 앰프 쪽으로 돌아오는 전력은 재생 전력으로 묘사됩니다. 재생 전력은 어떻게 흡수됩니까?그것은 평형 콘덴서 충전으로 흡수됩니다콘덴세터가 충전 한도를 초과 한 경우 재생 저항은 재생 전력을 감소시킵니다.

야스카와 서보 모터가 재생 모드에서 작동하는 조건은 무엇입니까? 세 가지 영역은 다음과 같습니다.

- 가속/연속 과정에서 멈추기 위해 느려지는

- 수직 축에 부하를

-부하 쪽에서 구동되는 서보 모터로 연속 작동하는 동안

세르보 앰퍼에 내장된 재생 저항은 느림 정지 기간과 같은 단기 작동에만 사용됩니다. 마이너스 부하에서 작동 할 수 없습니다.외부 재생 저항은 재생 전력이 서보 앰프의 처리 용량에 너무 큰 경우에 설치되어야 합니다.
