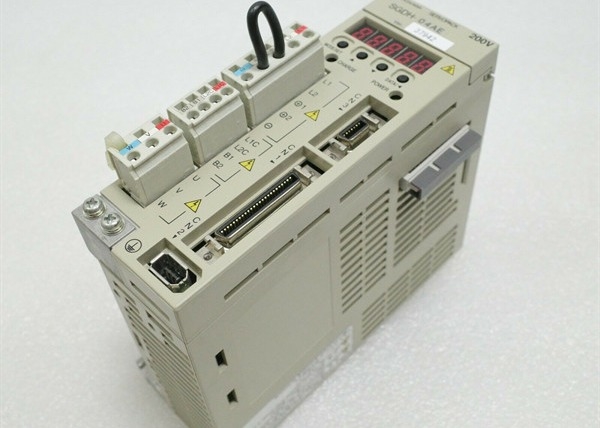

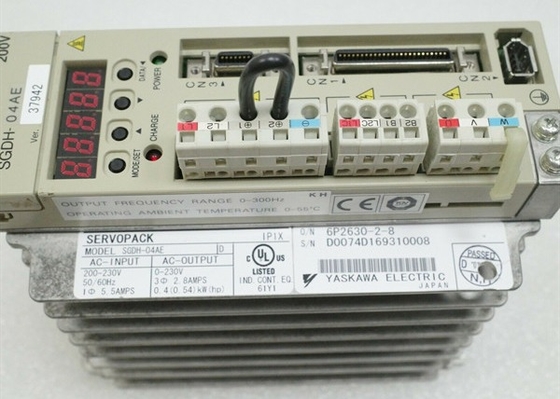

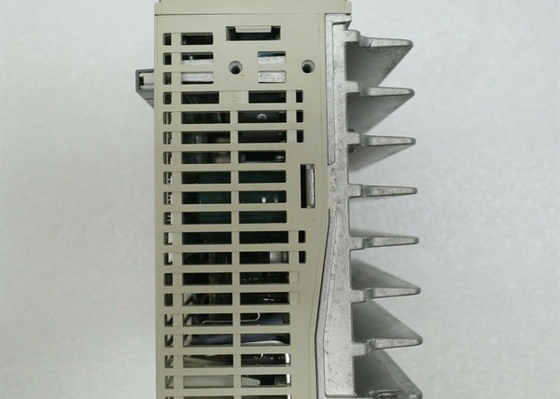

야스카와 SGDH-04AE 산업적 서보 드라이브 200-230 VAC 50 / 60 Hz 30 와트 - 55 Kw

YASKAWA SGDH-04AE SERVO DRIVE 200-230 VAC 50/60 HZ 30WATS ~ 55KW 110 230 및 480의 입력 전압, 새 오리지널.

더 많은 정보:


AC 세르보 모터 SGDH-04AE는 Yaskawa가 그들의 Sigma II 세르보 모터 모듈 라인을 위해 제조합니다. SGDH SERVOPACK는 속도 제어,위치 및 토크세르보 팩은 디지털 조작 기능을 탑재했습니다.

특징

속도 조절을 위해 Yaskawa 세르보 모듈 SGDH-04AE는 전압 속도의 아날로그 참조입니다. 위치 제어는 펄스 트레인 위치 참조를 통해 달성됩니다.위치 컨트롤은 펄스 참조로 수행됩니다토크 제어는 아날로그 참조를 통해, 아날로그 전압 토크 참조를 받아.

내장 된 디지털 운영자는 패널 표시기와 스위치를 사용 합니다. 둘 다 장치 앞쪽에 위치합니다. 디지털 운영자는 여러 가지 기능을 위해 사용됩니다. 매개 변수를 설정하는 데 사용됩니다.참조 작업, 그리고 그것은 상태를 표시합니다.

세르보 팩에는 여러 가지 핵심 기능이 있습니다. RESET 키를 누르면 세르보 알람을 다시 설정합니다. DSPL / Set 키는 상태 표시 모드를 선택하는 데 사용됩니다.그것은 또한 보조 기능 모드와 매개 변수 설정 모드 및 모니터 모드를 표시이 키는 매개 변수를 설정할 때 데이터 선택을 위해 누르는 키이기도 합니다. 다음 키는 매개 변수를 설정하는 데 사용되는 DATA/ENTER 키입니다. 또한 매개 변수의 값을 설정하는 키입니다.값 변경/JOG 키는 설정 값을 증가 또는 감소하기 위해 사용 하 여 상향 커서와 하향 커서. 위 커서 키는 JOG 동작에서 앞당기기 위해 사용된다. 아래 커서 키는 JOG 동작에서 뒤집기 위해 누른다. 숫자 선택 키는 오른쪽과 왼쪽 커서 선택이 있다.숫자 선택 키를 누르면, 숫자가 깜박이고 오른쪽과 왼쪽 커서를 사용하여 올바른 숫자를 선택할 수 있습니다. 마지막 키는 SVON 키입니다. 디지털 운영자와 함께 JOG 작업을 수행하는 데 사용됩니다.


장점

야스카와 세르보 모터는 몇 가지 일을 하는 메커니즘입니다. 특정 위치에 있는 물체를 찾을 수 있습니다. 또한 주어진 속도로 움직일 수 있습니다.

SGDH-04AE를 사용하는 방법:

속도 조절을 위해 호스트 컨트롤러는 위치 제어 루프를 형성하고 위치 레퍼런스를 위치에 대한 피드백 신호와 비교하고 속도 레퍼런스 정보를 세르보 팩에 전송합니다.호스트는 통제권을 포기합니다., 그리고 세르보 팩은 제어 처리를 수행합니다. 토크 컨트롤을 위해 호스트는 세르보 팩에서 펄스 정보를 받으면서 세르보 팩에 토크 참조를 전송합니다.위치 모니터링을 위해 정보를 사용합니다.. 위치 제어를 위해, 세르보 팩은 위치 참조 (펄스 트레인) 을 호스트 컨트롤러에서 위치 수행을 수행합니다. 호스트 컨트롤러에 연결하려면 CN 1 커넥터가 필요합니다.
