| 원래 장소: | 미국 |
| 브랜드 이름: | GE |
| 인증: | CE |
| 모델 번호: | IC693ALG223C |

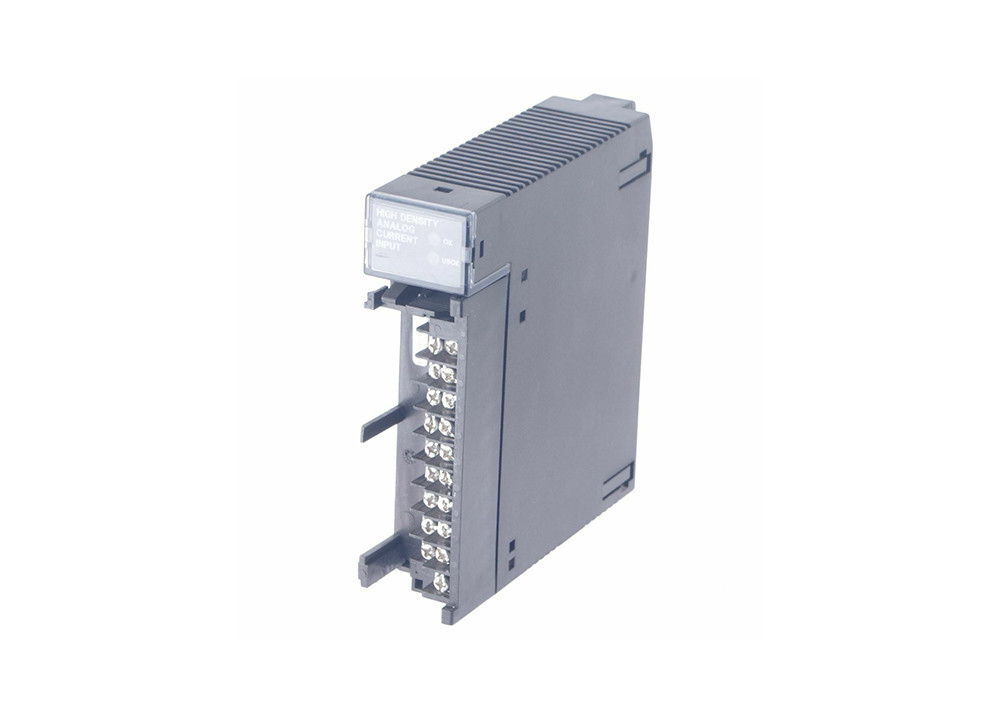

IC693ALG223는 16개의 채널을 제공하는 PACSystems 시리즈 90-30 RX3i 아날로그 전류 입력 모듈이다.모듈은 16개의 분리된 채널과 단일 끝 채널을 다음의 세 가지 범위 중 하나를 구성할 수 있다. 4~20mA, 0~20mA 또는 4~20mA 증강.높은 알람과 낮은 알람은 각 범위에서 얻을 수 있습니다향상 된 범위에서 IC693ALG223 모듈은 4 ~ 20 mA 응용 프로그램에서 열린 와이어 결함 검출과 함께 입력 전류를 감지하기 위해 낮은 경보 한도로 설정 할 수 있습니다.높은 경보 경보 또한 사용자가 설정할 수 있습니다이 모듈은 또한 CPU에 정지된 전원 공급 장치와 같은 상태를 보고합니다. IC693ALG223는 RX3i 또는 시리즈 90-30 시스템에서 일련 연결 장치를 제공하는 모든 I/O 슬롯에서 사용할 수 있습니다.
특정IC693ALG223모듈, 120mA는 컨트롤러 뒷판에 있는 5 VCD 버스에서 소비됩니다. 이것은 또한 사용자에 의해 공급되는 +24 VDC 공급 장치에서 65 mA 플러스 전류 루프를 필요로합니다.6ms의 업데이트 속도는 250 VAC 연속 또는 1분 동안 1500 VAC의 격리와 함께 표준입니다.활성 채널을 스캔 할 때, 스캔 할 채널의 수는 일련 순서로 완료됩니다.아날로그 값은 공장 캘리브레이션과 함께 변환기의 전체 범위에서 스케일됩니다. 비트당 아날로그 값을 조정합니다.. RX3i 랙은 이 모듈과 연관된 펌웨어의 업그레이드를 지원하지만 90-30 랙은 포함되지 않습니다. IC693ALG223는 또한 ON, OFF,그리고 작동 및 문제 해결에 사용자를 지원하지 않습니다.
| 채널 수: | 1에서 16까지 선택 가능 |
| 입력 전류 범위: | 0 ~ 20mA, 4 ~ 20mA 및 4 ~ 20mA 증강 |
| 캘리브레이션 | 공장에서 계산당 4μA 또는 계산당 5μA로 정렬 |
| 업데이트 속도: | 13msec (모든 16개의 채널) |
| 입력 필터 반응: | 19 Hz |
| 전력 소비: | +5V 버스에서 120mA 또는 +24V 버스에서 65mA |
| 브랜드 | GE Fanuc |
| 시리즈 | 90-30 시리즈 |
| 부문 번호 | IC693ALG223 |
| 범위 | 4~20mA, 0~20mA |
| 정확성 | 025도에서 0.25% |
| 제품 설명 | 아날로그 전류 입력 |
| 외부 힘 | 24 VDC |
| 제품 설명 | 아날로그 전류 입력 |
| 채널 번호 | 16 |
| 격리 | 1500 볼트 RMS 필드 로직 측면 |
| 업데이트 속도 | 13ms 모든 채널 |
| 해상도 4~20mA | 4마이크로암프 |
| 0~20mA의 해상도 | 5마이크로암프 |
| 입력 저항 | 250오엄 |
| 입력 필터 반응 | 200 헤르츠 |
| 내부 전력 소비 | 120 mA 5 VDC, 65 mA, 사용자 공급 24 VDC |
