GE FANUC IC693CPU341, 90-30 시리즈, 20MHz의 CPU 모듈

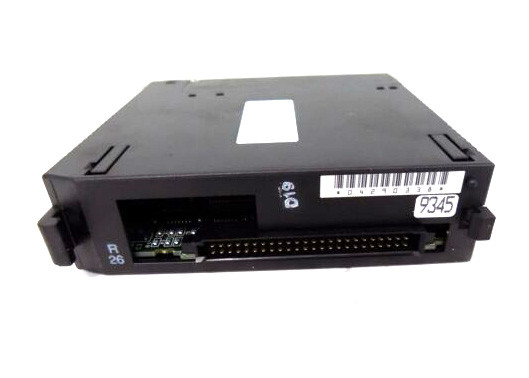

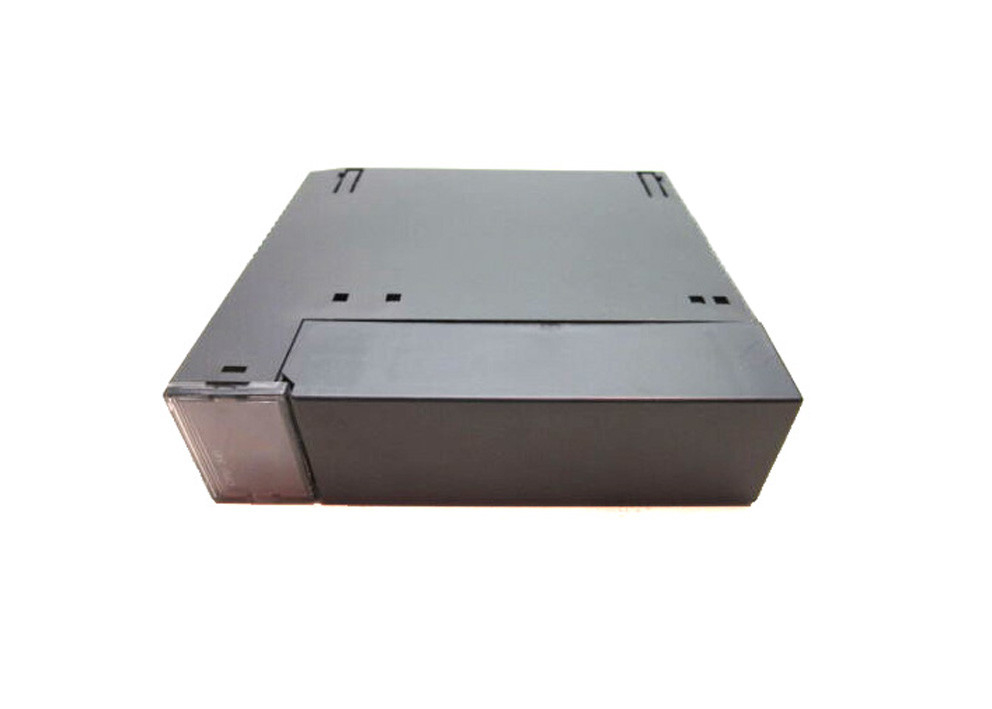

큰 이미지 :  GE FANUC IC693CPU341, 90-30 시리즈, 20MHz의 CPU 모듈

제품 상세 정보:

원래 장소: 미국
브랜드 이름: GE
모델 번호: IC693CPU341

결제 및 배송 조건:

최소 주문 수량: 1
가격: 협상 가능
포장 세부 사항: 본래 상자에서 새로운
배달 시간: 5-8 작업 일수
지불 조건: 전신환
공급 능력: 100
상세 제품 설명
브랜드: GE 파눅 모델: IC693CPU341
시리즈: 시리즈 90-30 상품 종류: CPU 모듈
클럭 속도: 20 메가헤르쯔 사용자 메모리: 80 킬로바이트
마이크로프로세서: 90C188XL 전압 입력: 5 볼트 DC
전류: 490 밀리앰프 직렬 포트: 1
강조하다:

24VDC 네거티브 논리 입력 module

,

24VDC 정논리 입력 Module

,

2A 부정 논리 출력 모듈

GE FANUC IC693CPU341, 90-30 시리즈, 20 메가헤르츠 CPU 모듈

제품 설명

일반:GE Fanuc 90-30 시리즈의 일원인 IC693CPU341 모듈은 5개의 베이스플릿으로 장착된 단일 슬롯 CPU 모듈이다.그것은 1 CPU 베이스 플레이트 외에도 4 개의 원격 및 / 또는 확장 베이스 플레이트를 포함합니다.80C188XL 프로세서가 장착되어 있습니다.

전력:20MHz에서 작동하며 +5VDC 등급 전원 공급 장치에서 490mA의 부하를 필요로합니다.모듈은 0 ~ 60도 (또는 32 ~ 140도) 의 주변 온도 범위에서 작동합니다..

기억력:이 CPU의 전형적인 캔 속도는 논리 1K에 0.3 밀리 초입니다. 최대 사용자 프로그램 메모리 80K 바이트로,IC693CPU341는 9999 단어의 레지스터 메모리 (%R) 를 가지고 있습니다.; 1280비트의 디스크리트 글로벌 메모리 (%G), 1024비트의 내부 코일 (%M), 256비트의 출력 (임시적) 코일 (%T), 128비트의 시스템 상태 참조 (%S) (%S, %SA, %SB,%SC 각각 32 비트).

I/O:아날로그 입력 (%AI) 및 출력 (%AQ) 는 각각 1024 및 256 단어입니다. 디스크리트 입력 (%I) 및 출력 (%Q) 는 각각 512입니다.그것은 16 단어 (% SR) 시스템 레지스터가 참조 테이블 보기에만 사용되고 사용자 논리 프로그램에서 참조 될 수 없습니다.

구체적으로:이 CPU는 시스템에서 사용되는 PLC 전원 공급 장치에 연결이 필요한 단일 내장 일련 포트를 가지고 있습니다. 포트는 SNP / SNP-X 슬레이브 프로토콜을 지원합니다.IC693CPU341는 PCM/CCM 호환성을 가지고 있습니다., 그러나 SNP/SNP-x 마스터, CCM, 또는 RTU 슬레이브 지원을 지원하기 위해 CMM 모듈이 필요합니다. 또한 RTU 마스터를 지원하기 위해 PCM 모듈이 필요합니다.

LAN:IC693CPU341에는 로컬 영역 네트워크 (LAN) 가 설치되어 있습니다. 이 기능은 CUP가 FIP, Profibut, multidrop, Ethernet, GBC, GMC 및 GCM + 옵션 모듈과 같은 다양한 옵션 모듈을 지원 할 수 있습니다.초기 버전에는 RAM 및 메모리 저장용 옵션 EPROM 또는 EEPROM이 있습니다.새로운 버전, 하드웨어 버전 IC693CPU341-J와 펌웨어 릴리스 4에서 시작합니다.61, RAM 및 선택적 플래시를 추가 메모리 필요에 지원합니다.

기술 사양

프로세서 속도 20MHz
I/O 포인트 512
레지스터 메모리 19.9 KBytes
부동 소수점 수학 아니
16 BIT 시스템
프로세서

80C188XL

기술 정보

CPU341 카탈로그 번호 IC693CPU341

CPU 타입 단일 슬롯 CPU 모듈
시스템별 기본판 총 5 (CPU 기본판 + 4 확장 및/또는 리모컨)
전원 공급 장치에서 요구되는 부하 +5 VDC 공급에서 490 밀리암퍼
프로세서 속도 20 메가헤르츠
프로세서 타입 80C188XL
작동 온도 0~60°C (32~140°F) 환경
일반적인 스캔 속도 0논리 1K에 3 밀리 초 (부울 접촉)
사용자 프로그램 메모리 (최대) 80K 바이트

디스크리트 입력 포인트 - %I

디스크리트 출력 포인트 - %Q

512

512

디스크리트 글로벌 메모리 - %G 1280 비트
내부 코일 - %M 1024 비트
출력 (임시적) 코일 - %T 256 비트
시스템 상태 참조 - %S 128비트 (%S, %SA, %SB, %SC - 각각 32비트)
레지스트 메모리 - % R 9999 단어
아날로그 입력 - %AI 1024 단어
아날로그 출력 - %AQ 256 단어
시스템 레지스터 (참조 테이블 보기에만; 사용자 논리 프로그램에서 참조할 수 없습니다) 16 단어 (%SR)
타이머/ 카운터 >2000년
근무 기록
내장된 항구 1 (PLC 전원 공급 장치에 커넥터를 사용합니다). SNP/SNP-X 슬레이브 프로토콜을 지원합니다. SNP/SNP-X 마스터, CCM 또는 RTU 슬레이브 지원을위한 CMM 모듈이 필요합니다. RTU 마스터 지원을위한 PCM 모듈.
통신 LAN- 멀티 드롭을 지원합니다. 또한 이더넷, FIP, Profibus, GBC, GCM, GCM + 옵션 모듈을 지원합니다.
오버라이드
배터리 사용 시계
중단
메모리 저장장치 유형 RAM 및 초기 버전의 옵션 EPROM 또는 EEPROM. 하드웨어 버전 IC693CPU341-J 및 펌웨어 릴리스 4에서 시작합니다.61, RAM 및 선택적인 플래시만 지원됩니다.
PCM/CCM 호환성
