제품 설명

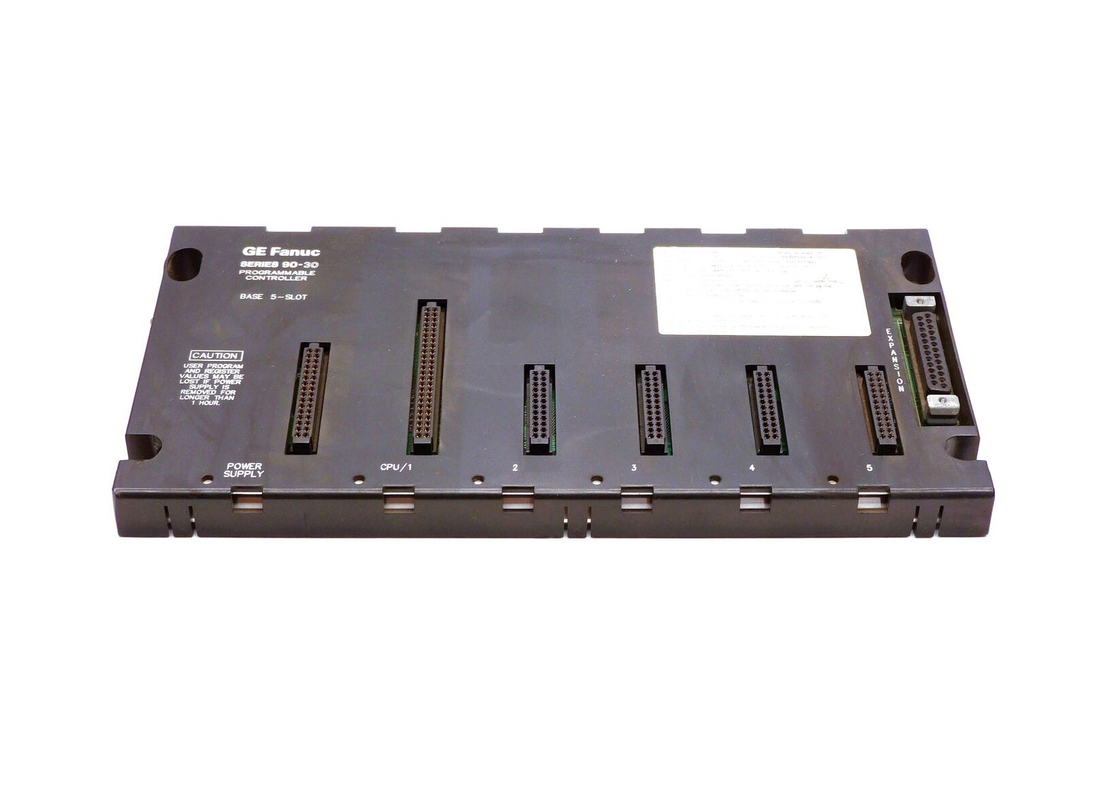

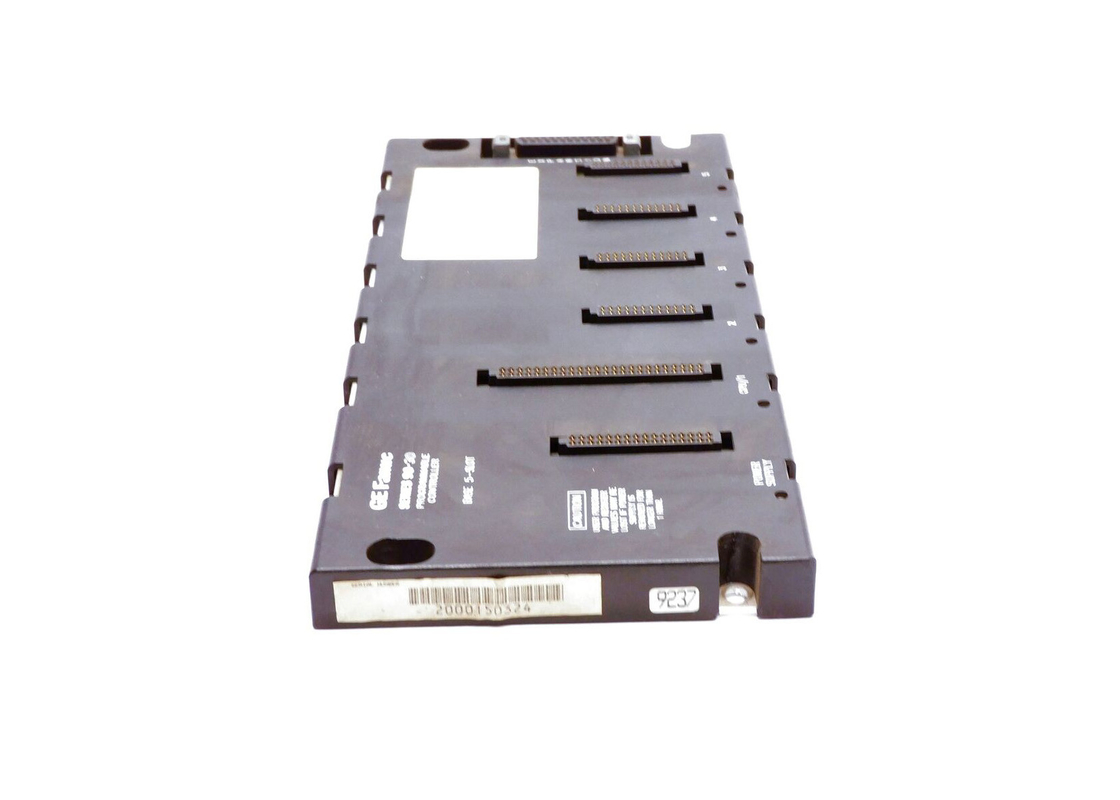

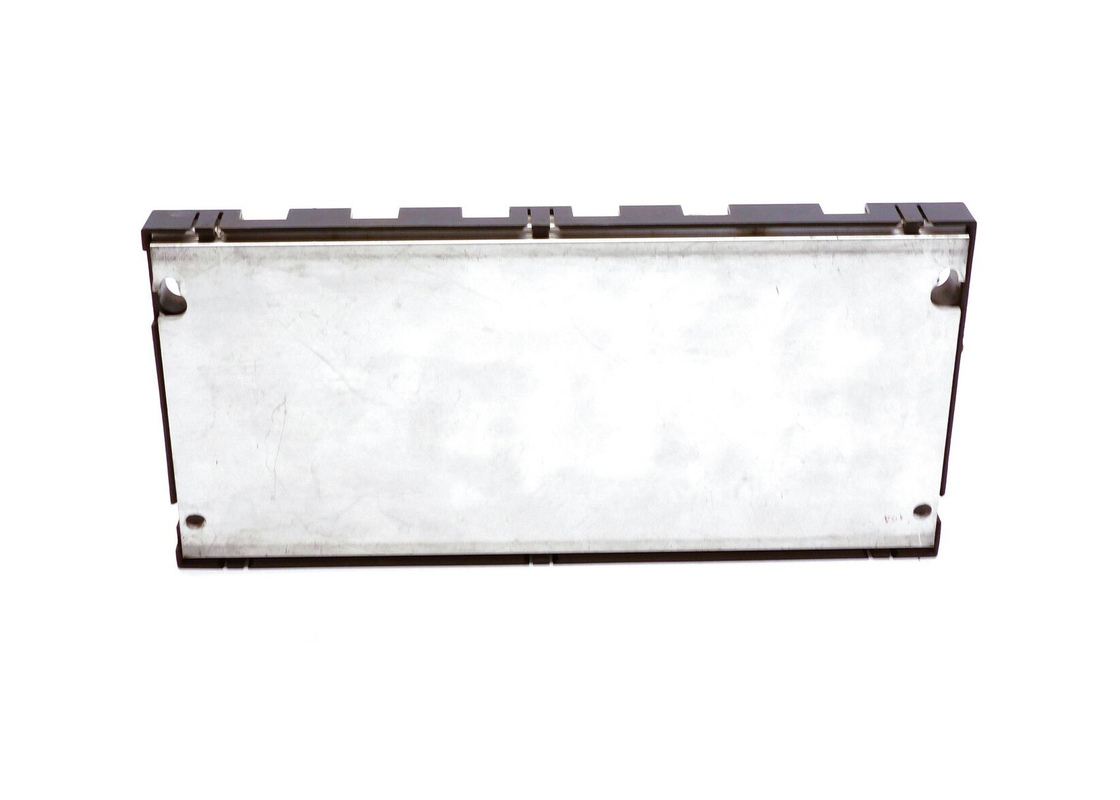

GE Fanuc IC693CHS397는 5 슬롯 모듈형 CPU 베이스플레이트이다.
기판을 작동하려면 사용자들이 왼쪽 슬롯에 전원 공급 모듈을 연결해야 합니다.
이 슬롯은 크기와 유형으로 독특합니다. 전원 공급 모듈만 지원합니다.
이 슬롯은 번호가 없습니다. 슬롯 1에는 CPU 또는 특수 옵션 모듈이 설치되어야 합니다. 슬롯 2와 마찬가지로, 이 슬롯은 크기와 유형으로 독특합니다.
그것은 CPU 모듈 또는 특별한 옵션 모듈, 예를 들어 FIP 원격 I/O 스캐너 (IC693BEM330) 를 지원할 수 있습니다. 슬롯 1
CPU/1로 표시됩니다.
모든 슬롯에 2번 이상의 슬롯을 사용하면 옵션 모듈이나 I/O 모듈을 설치할 수 있습니다.이 슬롯은 독특한 크기와 유형입니다.
그래서 둘 중 하나를 지원합니다. 모듈형 CPU 베이스플릿은 확장 및 원격 베이스플릿을 지원할 수 있습니다.따라서, 오른쪽에
기판 끝에는 여성 확장 커넥터가 있습니다. 이것은 25 핀 D 타입으로 사용자가
확장 또는 원격 기판.
어떤 추가 기능이 원하는 경우, 사용자는 그들을 수용 할 수 있습니다. 이것은 CPU가 모듈이기 때문입니다. 이것은 사용자가
다른 타입으로 교체하거나 변경해야 합니다.모든 시스템에서 최대 1개의 CPU 베이스플릿을 사용할 수 있다.추가로
확장 또는 원격 베이스 플레이트가어야 합니다. 기본적으로 IC693CHS397과 같은 모듈형 CPU 베이스 플레이트는 항상 할당됩니다.
0번
기술 사양
| 모듈 타입: |
CPU I/O 베이스 |
| 기본판 옵션: |
메인 (CPU 슬롯) |
| 거리: |
제1호 |
| 슬롯의 수: |
5 |
| 차원: |
10.43 x 5.12 x 5.59 인치 (W x H x D) |
| 사용된 내부 전력: |
270 mA @ 5 VDC |
기술 정보
모듈형 CPU 기본판
• 전원 공급 모듈이 이러한 베이스플릿의 왼쪽 슬롯에 연결되어야합니다. 왼쪽 슬롯은 전원 공급 장치만 지원하는 독특한 크기 및 유형입니다. 모듈
• CPU 모듈 (또는 특수 옵션 모듈) 은 이러한 기판의 슬롯 1에 설치되어야 합니다.슬롯 1은 CPU 모듈 또는 FIP 원격 I/O 스캐너 (IC693BEM330) 와 같은 특수 옵션 모듈만을 지원하는 독특한 크기 및 유형입니다.슬롯 1은 표기되어 있습니다 CPU/1
• 2 이상의 슬롯은 I/O 또는 옵션만 지원하는 독특한 크기와 유형입니다. 모듈
• 확장 및 원격 베이스플릿이 지원되므로 확장 또는 원격 베이스플릿에 연결하기 위해 25 핀 D형 여성 확장 커넥터가 베이스플릿의 오른쪽 끝에 위치한다.
• CPU는 모듈형이기 때문에 추가 기능이 있다면 다른 유형으로 교체하거나 변경할 수 있습니다. 원하는 것.
• 시스템당 CPU 베이스플릿 한 개만 허용됩니다. a 시스템 의 추가 하나 반드시 될 것 둘 다 확장 또는 원격 종류가 있습니다.
• A 모듈형 CPU 기판 이 항상 배정된 에 의해 기본 설정 라크 번호 0.
