제품 소개과다한 전원 공급 장치 모듈

C32D-AT1N 과다한 전원 공급 장치 모듈 TOYOGIKEN CC LONK

멋진 납품 중대한 제품, 완벽한 커뮤니케이션 또한!! A++++

—— 칼로스

중대한 거래. 빠른 선박 및 좋은 서비스. 추천하는!!!!!!!!!

—— gita

제가 지금 온라인 채팅 해요

C32D-AT1N 과다한 전원 공급 장치 모듈 TOYOGIKEN CC LONK

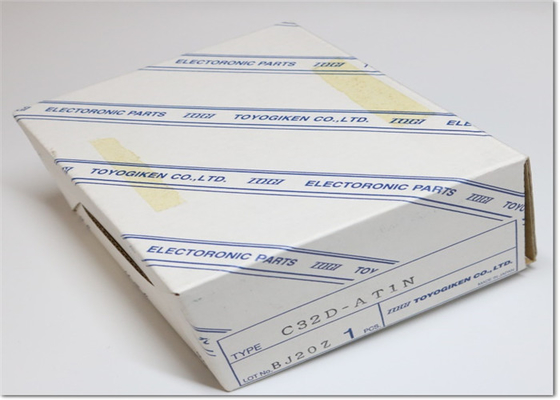

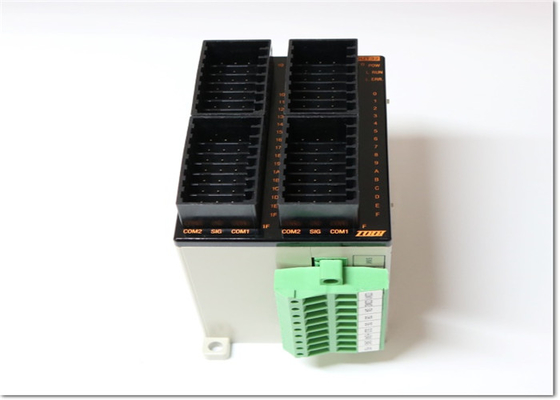

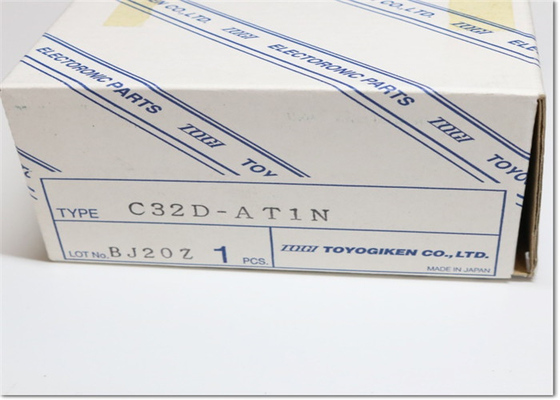

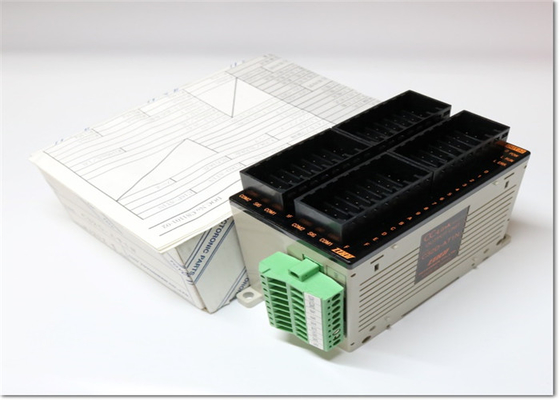

큰 이미지 :  C32D-AT1N 과다한 전원 공급 장치 모듈 TOYOGIKEN CC LONK

제품 상세 정보:

원래 장소: 일본
브랜드 이름: TOYOGIKEN
인증: CE
모델 번호: C32D-AT1N

결제 및 배송 조건:

최소 주문 수량: 1
가격: 1-10000USD
포장 세부 사항: 새로운 본래 포장
배달 시간: 5-8days
지불 조건: 티/T는 페이팔
공급 능력: 10
상세 제품 설명
상태: 아주 새로운 모델: C32D-AT1N
국가/제조 지역: 일본 계자회로 평가: DC12/24V
개정: 역방향 G/역방향 D 시리즈: 서비스 2
강조하다:

plc 전원 공급 장치 모듈

,

다이오드 중복 단위

C32D-AT1N 부재 전원 공급 모듈 TOYOGIKEN CC LONK




C32D-AT1N 전반적인 내용- 네

C32D-AT1N는32점 DC 출력 모듈TOYOGIKEN (Togi Electric Industry Co., Ltd) 에서 제조한 제품으로 CC-Link 산업용 네트워크에 사용하도록 설계되었습니다. 원격 I/O 스테이션으로 사용됩니다.PLC에서 디지털 신호를 DC 출력으로 제어 액추에터로 변환 (e전자제품, 소전기, 릴레이 등) 를 자동화 시스템에서 사용한다.전선을 단순화하고 신뢰성을 높이기 위해 기계 자동화

.




- 네C32D-AT1N  주요 특징- 네

  1. 1.

    - 네고속 반응과 정확성- 네

    • 지원합니다.싱크 타입 (NPN) 출력빠른 반응 시간:오프→온 ≤0.5 ms그리고ON→OFF ≤1.5ms(반항 부하)

    • 전압 범위 내에서 작동합니다.DC 10.2~26.4V(파동률 ≤5%) 이고 최대 부하 전류는점당 500mA모든 점들이 켜져 있을 때 점당 150 mA

      .



  2. 2.

    - 네견고한 격리 및 소음 저항성 - 네

    • 특징광연합 단속통신, 전원 및 출력 회로 사이, 전기 소음 및 급증으로부터 보호를 보장.

    • 견딜 수 있어소음 저항성 ±900 Vp-p(음악 폭: 1 μs, 주파수: 45 Hz)AC 500V 1분 동안(지구와 연결된 외부 터미널) 단열 표준

      .



  3. 3.

    - 네효율적인 배선과 호환성- 네

    • 이용합니다부착 스프링 클램프 단말기도구 없는 배선으로 설치 시간과 유지보수 노력을 줄일 수 있습니다.

    • 랑 호환됩니다CC-Link 네트워크(32점 분배와 함께 1개의 역을 차지하고)DC 20.4~26.4V단위 전원 공급 장치 (DC 24 V에서 65 mA 소비, 모든 점 ON)

      .



  4. 4.

    - 네콤팩트 하고 내구성 있는 디자인- 네

    • 콤팩트 한 크기 (50 × 118 × 40mm무게:210g) 와DIN 레일 장착(35mm) 공간 효율적인 제어판 통합을 위해

      .



  5. 5.

    - 네산업용 신뢰성- 네

    • 가혹한 환경과 작동 온도 범위에서 설계되었습니다0°55°C국제 표준 (예: CE, RoHS) 의 준수

      .




- 네C32D-AT1N  재료와 응용- 네

  • - 네자료: 와 함께 만들어졌습니다.산업용 플라스틱그리고금속 부품 광연합 단속그리고스프링 클램프 터미널EMI 차단 및 기계적 내구성

    .



  • - 네주요 애플리케이션:

    • - 네공장 자동화: 로봇 팔, 컨베이어 시스템 및 포장 기계의 제어.

    • - 네에너지 관리: 전력 분배 장치의 스위치 및 제어.

    • - 네공정 산업: 화학 및 의약품 생산 라인에서의 액추에이터 제어.


- 네C32D-AT1N  기술적 매개 변수- 네

- 네매개 변수- 네

- 네사양- 네

- 네출력 채널- 네 32점 (심판형/NPN)
- 네출력 타입- 네 DC 12/24V
- 네정량 충전 전압- 네 DC 12/24V
- 네작동 전압 범위- 네 DC 10.2~26.4V (파동률 ≤5%)
- 네최대 충전 전류- 네 500 mA/점 (150 mA/점 모든 점들이 켜면) 4.8 A/공용 단말기
- 네강류- 네 1.0 A (최장 10ms)
- 네누출 전류 (OFF)- 네 ≤0.1mA
- 네반응 시간- 네 OFF→ON ≤0.5 ms; ON→OFF ≤1.5 ms (반압 부하)
- 네고립- 네 광연합기 격리 (출력 회로)
- 네전원 공급- 네 DC 20.4~26.4 V (단위 전력); 65 mA 소비 (DC 24 V, 모든 점 ON)
- 네소음 면역- 네 ±900 Vp-p (음악 폭: 1 μs, 주파수: 45 Hz)
- 네전압을 견딜 수 있어요- 네 AC 500V 1분 동안 (외부 터미널과 지상)
- 네단열 저항- 네 ≥10 MΩ (DC 500V, 외부 단말기와 지상)
- 네외부 연결- 네 펌프 클램프 단말기
- 네무게- 네 210g
- 네크기 (H × W × D)- 네 50 × 118 × 40mm

TOYOGIKEN 사양 및 기술 문서에서 얻은 데이터

.



상세한 제품 설명


규격 제어 시스템 유형 입력/출력 포인트 연결 단말기 등
출력
CC-Link
32 출력
스프링 잠금 (추기 터미널 블록)
NPN 출력
출력 섹션 단열 방법 등급 부하 전압 운영 전압 범위 부하 전류 침입 전류 누출 전류 출력 유형 반응 시간 (ON → OFF) 반응 시간 (OFF → ON) 전압 차단
광연합기 단열
DC12 / 24V
DC 10.2~26.4V (5% 내의 파동 비율)
약 500mA / 포인트 (150mA / 포인트 모든 포인트가 켜면), 4. 8A / 일반
1.0A 10ms 이하
0.1mA
싱크대 유형
1.5 ms 이하 (반항 부하)
0.5ms 이하
아무 것도
Common method Number of occupied stations I / O unit power supply (voltage) I / O unit power supply (current) Noise withstand voltage Withstand voltage Insulation resistance Mass External connection method
32점
1 역 32 포인트 할당
DC20.4 ∼ 26.4V (파동 비율 5% 내)
65mA 이하 (24VDC, 모든 점 ON)
DC 소음 전압 ± 900Vp-p, 소음 너비 1μs, 소음 주파수 45Hz, 소음 시뮬레이터
동전 외부 단말기는 1분 동안 AC500V를 공동으로 ग्रा운딩합니다.
DC 외부 터미널 덩어리 지구 DC500V 10MΩ 이상 단열 저항 미터
340g
7극 2부위 커넥터 (전달 경로, 단위 전원 공급 단말기, FG 단말기)





토요 테크닉스 CC-Link 모델



C16X-AT1N C16P-AT1N C16D-AT1N
C16X-AT1N-C C16D-AT1N-C C32X-AT1N
C32D-AT1N C32X-AT1N-C C32D-AT1N-C
C08XD-AT1N C16XD-AT1N C16XD-AT1N-C
C16X-AT1V C16P-AT1V C16D-AT1V
C16X-AT1V-C C16D-AT1V-C C32X-AT1V
C32X-AT1V-C C32D-AT1V C32P-AT1V
C32D-AT1V-C C16XD-AT1V C16XD-AT1V-C
C16X-CT1V C16P-CT1V C16D-CT1V
