| 원래 장소: | 일본 |
| 브랜드 이름: | MITSUBISHI |
| 인증: | CE |
| 모델 번호: | AJ65SBTC1-32DT1 |

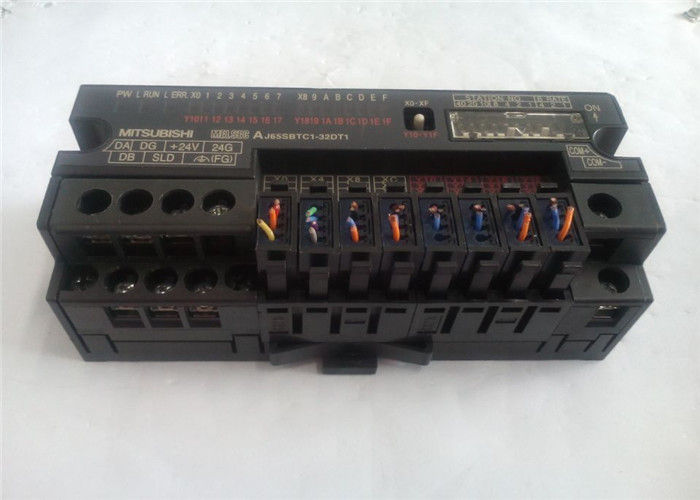

AJ65SBTC1-32DT1 부재 전원 공급 모듈 미쓰비시 유니버설 모델
| 매개 변수 | 사양 |
|---|---|
| 부문 번호 | AJ65SBTC1-32DT1 |
| 브랜드 | 미쓰비시 일렉트릭 |
| 제품 종류 | CC-Link 컴팩트 혼합 디지털 I/O 모듈 (리모트 디바이스 슬레이브) |
| I/O 구성 | 16채널 DC24V 디지털 입력 + 16채널 싱크 타입 트랜지스터 출력 (총 32점) |
| 입력 사양 | |
| 입력 타입 | 싱크/소스 호환성, 공통 단말기 (1개의 16개의 입력에 공통) |
| 입력 전압 | 등급: 24V DC (파동 ≤5%); 작동: 19.2~26.4V DC |
| 입력 전류 | 약 7mA/채널 (24V DC); 100% 동시 켜져 |
| ON/OFF 임계 | ON: ≥14 V DC / ≥3.5 mA; OFF: ≤6 V DC / ≤1.7 mA |
| 입력 저항 | 약 3.3 kΩ/채널 |
| 입력 반응 시간 | 구성 가능: 0.2 / 1.5 / 5 / 10 ms (OFF→ON / ON→OFF) |
| 격리 (입력) | 포토커플러 격리: 500V AC (내장 회로 입력) |
| 출력 사양 | |
| 출력 유형 | 트랜지스터 싱크 타입 (NPN), 16개의 출력으로 1개의 공통 |
| 출력 전압 | 24V DC (외부 전원 공급) |
| 출력 전류 | 최대 0.5A/채널; 총 최대 4A/모듈 |
| 누출 전류 | ≤0.1mA (오프 상태) |
| 출력 반응 시간 | 오프→온: ≤0.2 ms; ON→OFF: ≤0.5 ms |
| 전류 | 최대 1A/채널 (≤10 ms) |
| 격리 (출력) | 포토커플러 격리: 500V AC (내장 회로 출력) |
| CC-Link 통신 | |
| 지원 표준 | CC-Link Ver.10.10 / Ver.2.00 |
| 보드율 | 자동 선택: 156 kbps / 625 kbps / 2.5 Mbps / 5 Mbps / 10 Mbps |
| 역 유형 | 원격 장치 스테이션 (스레이브) |
| 점유된 역 | 1 역 |
| 일반 사양 | |
| 모듈 전원 공급 | 24V DC (파동 ≤5%); 작동: 20.4~26.4V DC |
| 전력 소비 | ≤100mA (24V DC, 모든 I/O ON) |
| 장착 | 35mm DIN 레일 (TH35-7.5Fe/Al) + 고정된 M4 나사 |
| 터미널 와이어 크기 | 0.3·2.0 mm2 (AWG22·14) 로인드 와이어 |
| 작동 온도 | 0 °C ~ +55 °C |
| 저장 온도 | -25 °C ~ +75 °C |
| 습도 | 10~90% RH (집화되지 않는) |
| 진동 저항 | 5~150 Hz, 9.8 m/s2 (3 축) |
| 충격 저항성 | 147m/s2 (3축) |
| 보호 수준 | IP20 (실내 캐비닛 설치) |
| 크기 (W × H × D) | 약 12 × 90 × 60mm |
| 무게 | 약 280g |
| 인증서 | CE, UL, cUL, RoHS, CC-Link 인증 |
| 호환성 | MELSEC-A/Q/L 시리즈 PLC, CC-Link 마스터 스테이션 |
| 상태 | 액티브 (생산 중) |
