AJ65BT-D75P2-S3 미쓰비시 범용 모델 이중화 전원 공급 장치 모듈

AJ65BT-D75P2-S3 미쓰비시 범용 모델 이중화 전원 공급 장치 모듈

제품 상세 정보:

원래 장소: 일본
브랜드 이름: MITSUBISHI
인증: CE
모델 번호: AJ65BT-D75P2-S3

결제 및 배송 조건:

최소 주문 수량: 1
가격: Contact
포장 세부 사항: 새로운과 본래
배달 시간: 5-7 일
지불 조건: T/T, 웨스턴 유니온, 페이팔
공급 능력: 100
최고의 가격 접촉

상세 정보

상표: 미쓰비시 modenl 번호: AJ65BT-D75P2-S3
원산지 국가: 일본 프로그램 용량: 8개 K 단계
기초적 연산 처리 속도 (LD 교육): 0.12 μs 입력: 24VDC
산출: 12/24VDC (0.5A). 유형: 과다한 전력 공급 모듈
강조하다:

아날로그 인터페이스 단위

,

다이오드 중복 단위

제품 설명

AJ65BT-D75P2-S3 Mitsubishi Universal 모델 중복 전원 공급 장치 모듈





AJ65BT-D75P2-S3설명

Mitsubishi AJ65BT-D75P2-S3aCC-Link 전용 포지셔닝 모듈Mitsubishi Melsec 시리즈 PLC를 위해 설계되었습니다. CC-Link 네트워크 내에서 지능형 장치 스테이션 역할을하며 산업 자동화 시스템을위한 고정밀 모션 제어를 전문으로합니다. 이 모듈은 지원합니다2 축 제어독립적 인 작동, 선형 보간 및 원형 보간 기능. CNC 기계, 로봇 암 및 자동화 된 생산 라인과 같은 정확한 포지셔닝이 필요한 응용 분야에서 일반적으로 사용됩니다. 이 모듈은 CC-Link를 통해 통신하여 다른 PLC 및 원격 I/O 장치와의 원활한 통합을 가능하게하며 다양한 산업 환경에서 유연성을 위해 광범위한 제어 장치 (MM, 인치,도, 펄스)를 지원합니다.

AJ65BT-D75P2-S3특징

  • 고속 포지셔닝: 최대 출력 펄스 주파수를 지원합니다400kpps(차동 출력) 또는200kpps(Open-Collector Output), 빠르고 정확한 모터 제어를 가능하게합니다.
  • 고급 보간 기능: 제공2 축 선형 및 원형 보간복잡한 경로 궤적에 대해 두 축의 동기화 된 이동 허용.
  • 유연한 제어 모드: 여러 제어 방법을 지원합니다PTP (포인트-포인트) 제어, 경로 제어 (선형/아크), 속도 제어 및 속도 위치 스위칭 제어, 다양한 자동화 요구에 적응할 수 있습니다..
  • CC-Link 네트워크 통합: 기능으로 기능합니다지능형 장치 스테이션CC-Link 네트워크에서 4 개의 스테이션을 점유합니다. 마스터 PLC 및 기타 원격 장치와의 실시간 데이터 교환을 가능하게하여 시스템 구성을 단순화합니다..
  • 큰 메모리 용량: 최대 저장축당 600 포지셔닝 데이터 포인트플래시 ROM을 통한 매개 변수 및 데이터 백업 (보유에 배터리가 필요 없음).
  • 강력한 디자인: 광범위한 전원 공급 장치 (DC 20.4–26.4V)와 소형 치수 (80 mm × 170 mm × 63.5 mm)를 갖는 산업 환경에서 안정적으로 작동합니다. 안전한 서보 모터 연결을위한 36 핀 커넥터가 있습니다..

AJ65BT-D75P2-S3자료 및 응용

재료

  • 모듈은 함께 구성됩니다산업 등급 구성 요소전기 소음 및 진동에 강한 강력한 하우징을 포함하여. 내부 회로는 안정적인 신호 처리를 위해 설계되었으며 가혹한 조건에서 내구성을 보장하기 위해 커넥터가 구축되었습니다..

AJ65BT-D75P2-S3기본 응용 프로그램

  • 공장 자동화: 정확한 포지셔닝을위한 컨베이어 시스템, 포장 기계 및 조립 라인의 서보 모터 제어.
  • CNC 기계: 가공 센터, 선반 및 밀링 머신에서 선형/원형 보간이 필요한 다 축 운동 관리.
  • 로봇 시스템: 경로 제어 및 자동차 또는 전자 제조의 동기화 된 움직임을 위해 로봇 암에 사용.
  • 프로세스 산업: 식품 및 음료, 제약 및 섬유 산업에 대한 재료 취급 및 포지셔닝 작업에 적용

AJ65BT-D75P2-S3주요 매개 변수

아래 표는 AJ65BT-D75P2-S3 모듈의 중요한 기술 사양을 요약합니다.
매개 변수
사양
모델
AJ65BT-D75P2-S3
제품 유형
CC-Link 포지셔닝 모듈
제어 축
2 축
보간 모드
선형 보간, 원형 보간 (2 축)
위치 데이터 저장
축당 600 개의 데이터 포인트 (Flash ROM에 의해 백업)
맥스. 출력 펄스 주파수
400kpps (차동) / 200kpps (오픈-수집가)
지원되는 제어 장치
mm, 인치, 정도, 맥박
입력 신호
RS-422-A 차동 유형
출력 신호
트랜지스터 출력 (DC 12/24V, 0.5A/포인트)
CC- 링크 스테이션이 점유되었습니다
4 개의 스테이션 (지능형 장치 스테이션)
전원 공급 장치
DC 20.4–26.4V, 0.3A 최대 (DC 24V)
작동 온도
표준 산업 범위 (하드웨어 매뉴얼 참조)
치수 (H × W × D)
80 mm × 170 mm × 63.5 mm
무게
대략 0.5 kg
커넥터 유형
서보 드라이브 용 36 핀 커넥터
制御軸数
補間機能
制御方式
制御単位
位置決めデータ
バックアップ
位置決め 位置決め方式 PTP 制御
速度・位置切換え制御
軌跡制御
位置決め範囲 アブソリュート方式
インクリメント方式
速度・位置切換え制御 (inc モード)
速度・位置切換え制御 (ABS モード)
速度指令
加減速処理
加減速時間
急停止減速時間
始動時間
最大出力パルス
サーボ間の最大接続距離
絶縁耐圧
絶縁抵抗
局種別
占有局数
外部配線接続方式
ユニット電源 電圧
電流
外形寸法 高さ (H)
幅 (W)
奥行き (d)
質量
2 軸
2 軸直線補間
2 軸円弧補間
PTP (점에서 포인트) 制御
軌跡制御 (円弧とも設定可, 直線)
速度制御
速度・位置切換え制御
mm, 인치, 정도, 맥박
600 データ/軸
インクリメント方式/アブソリュート方式
インクリメント方式/アブソリュート方式
インクリメント方式/アブソリュート方式
標準モード
・ -214748364.8 ~ 214748364.7 µm
・ -21474.83648 ~ 21474.83647 인치
・ 0 5 359.99999도
・ -2147483648 ~ 2147483647 펄스
ステッピングモータモード
・ -13421772.8 ~ 13421772.7 µm
・ -1342.17728 ~ 1342.17727 인치
・ 0 5 359.99999도
・ -134217728 ~ 134217727 펄스
標準モード
・ -214748364.8 ~ 214748364.7 µm
・ -21474.83648 ~ 21474.83647 인치
・ -21474.83648 ~ 21474.83647도
・ -2147483648 ~ 2147483647 펄스
ステッピングモータモード
・ -13421772.8 ~ 13421772.7 µm
・ -1342.17728 ~ 1342.17727 인치
・ -1342.17728 ~ 1342.17727도
・ -134217728 ~ 134217727 펄스
標準モード
・ 0 4 214748364.7 µm
・ 0 4 21474.83647 인치
・ 0 4 21474.83647도
・ 0 4 2147483647 펄스
ステッピングモータモード
・ 0 4 13421772.7 µm
・ 0 4 1342.17727 인치
・ 0 4 1342.17727도
・ 0 4 134217727 펄스
標準モード
・ 0 5 359.99999도
ステッピングモータモード
・ 0 5 359.99999도
標準モード
・ 0.01 1 6000000.00mm/분
・ 0.001 1 600000.000 인치/분
・ 0.001 1 600000.000도/분
・ 1 10000000 펄스/s
ステッピングモータモード
・ 0.01 1 375000.00mm/분
・ 0.001 1 37500.000 인치/분
・ 0.001 1 37500.000도/분
・ 1 2 62500 펄스/s
自動台形加減速, s 字加減速
1 5 65535ms / 1 ~ 8388608ms の切換えが可能
加速時間, パターン設定可 4 減速時間とも
1 5 65535ms / 1 ~ 8388608ms の切換えが可能
(加減速時間と同一範囲となる)
20ms 以下 (以下)
差動ドライバへの接続時 : 400k 펄스/s
オープンコレクタへの接続時 : 200k 펄스/s
差動ドライバへの接続時 : 10m
オープンコレクタへの接続時 : 2m
電源・通信系一括と外部入出力一括間 : AC500V 1 分間
電源・通信系一括と外部入出力一括間 : DC500V 絶縁抵抗計にて 10mΩ 以上
インテリジェントデバイス局 (ver.1 ver)
4 局

外部機器接続部 : 10136-3000ve (ハンダ付タイプ, 付属品), 10136-6000EL (圧接タイプ, 別売)
DC24V (DC20.4 ~ 26.4V)
0.30a
80mm
170mm
63.5mm
0.5kg


使用周囲温度
保存周囲温度
使用周囲湿度
保存周囲湿度
耐振動 JIS B 3502, IEC 61131-2 に適合 断続的な振動がある場合
連続的な振動がある場合
耐衝撃
使用雰囲気
使用標高
設置場所
オーバボルテージカテゴリ
汚染度
0 ℃ 55 5
-20 ~ 75 ~
10 % 90 0 rh, 結露なきこと
10 % 90 0 rh, 結露なきこと
周波数 : 5 ~ 8.4Hz, 片振幅 : 3.5mm
周波数 : 8.4 4 150Hz, 定加速度 : 9.8m/s2
掃引回数 : x, y, z 各方向 10 回
周波数 : 5 ~ 8.4Hz, 片振幅 : 1.75mm
周波数 : 8.4 4 150Hz, 定加速度 : 4.9m/s2
JIS B 3502, IEC 61131-2 に適合
(147m/s2, xyz3 3 3 回)
腐食性ガスがないこと
0 ~ 2000m
制御盤内
ⅱ以下
2 以下





우리의 장점 제품 :




[Honeywell] 모듈 DCS / PLC


[Emerson] Deltav 모듈 / 서보 모터

[ABB] 입력 출력 모듈


[AB] 모듈 / 터치 스크린


[Rosemount] 압력 및 온도 송신기


[요코와] 압력 송신기


[Yaskawa] 서보 드라이브 / 서보 모터


[Mitsubishi] 서보 드라이브 / 서보 모터


[GE] IC69 시리즈 PLC/ FANUC 서보 모터 및 드라이브

(Modicon, SMC, Sick, Norgren, Siemens 등)

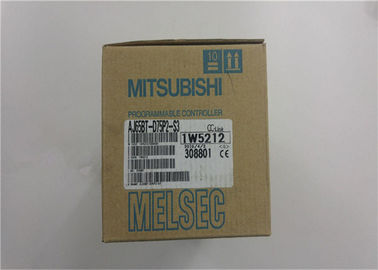

AJ65BT-D75P2-S3 미쓰비시 범용 모델 이중화 전원 공급 장치 모듈 0
