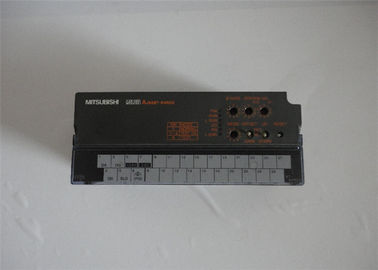

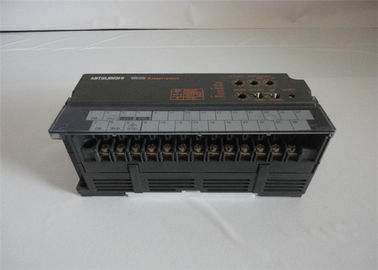

AJ65BT-64RD3 미쓰비시 유니버설 모델 부재 전원 공급 모듈

Name: AJ65BT-64RD3 미쓰비시 유니버설 모델 부재 전원 공급 모듈
Brand: Shenzhen Wisdomlong Technology CO.,LTD
SKU: AJ65BT-64RD3
Price: 10000.00 USD
Availability: InStock

제품 상세정보:

원래 장소:	일본
브랜드 이름:	MITSUBISHI
인증:	CE
모델 번호:	AJ65BT-64RD3

상세 정보

원래 장소:

일본

브랜드 이름:

MITSUBISHI

인증:

모델 번호:

AJ65BT-64RD3

상표:

미쓰비시

modenl 번호:

AJ65BT-64RD3

원산지 국가:

일본

프로그램 용량:

8개 Ｋ 단계

기초적 연산 처리 속도 (LD 교육):

0.12 μs

입력:

24VDC

산출:

12/24VDC (0.5A).

유형:

과다한 전력 공급 모듈

강조하다:

High Light

강조하다:

아날로그 인터페이스 단위

plc 전원 공급 장치 모듈

Trading Information

최소 주문 수량:

가격:

Contact

포장 세부 사항:

새로운과 본래

배달 시간:

5-7 일

지불 조건:

T/T, 웨스턴 유니온, 페이팔

공급 능력:

100

제품 설명

AJ65BT-64RD3 미쓰비시 유니버설 모델 이중화 전원 공급 장치 모듈

AJ65BT-64RD3설명

AJ65BT-64RD3은 온도 측정 전용 CC-Link 리모트 I/O 모듈입니다. CC-Link 네트워크에서 슬레이브 스테이션으로 기능하여 마스터 PLC(예: Mitsubishi Q 시리즈)에 의한 중앙 집중식 모니터링 및 제어가 가능합니다. 이 모듈은 환경 보호, 화학 산업, 전자 및 전기 응용 분야와 같은 환경에서 고정밀 온도 획득을 위해 설계되었습니다. 주요 역할은 3선 Pt100 또는 JPt100 센서와 인터페이스하고, 아날로그 온도 신호를 디지털화하고, CC-Link 버스를 통해 데이터를 중앙 제어 시스템으로 전송하는 것입니다.

AJ65BT-64RD3 특징

1.
고정밀 측정: 이 모듈은 주변 온도 25±5°C에서 ±0.1% 편차로 탁월한 정확도를 제공합니다. 더 넓은 온도 조건(20°C 미만 또는 30°C 이상)에서도 ±0.25%의 정확도를 유지합니다.

.
2.
정확도 향상을 위한 3선 연결: 백금 RTD에 3선 연결 방식을 활용합니다. 이 구성은 리드선 저항을 보상하는 데 도움이 되며 2선 설정에 비해 측정 오류를 크게 줄이고 보다 안정적인 데이터를 보장합니다..
3.
빠른 변환 속도: 각 채널의 변환 시간은 40ms이므로 4개 채널 모두에서 상대적으로 빠른 온도 변화 샘플링이 가능합니다..
4.
CC-링크 네트워크 통합: CC-Link Ver.2.0 호환 슬레이브 모듈로 최대 10Mbps의 고속 통신을 지원합니다. 이를 통해 모듈을 온도 센서 가까이에 설치할 수 있는 분산 제어가 가능해 배선 비용이 절감되고 시스템 신뢰성이 향상됩니다..
5.
전기 절연: 이 모듈은 Pt100 센서 입력 회로와 CC-Link 통신 버스 사이에 광전 커플러 절연을 제공하여 노이즈 내성을 강화하고 접지 전위차로부터 시스템을 보호합니다..

AJ65BT-64RD3 재료 및 응용

모듈의 구성에는 소형 장치 내에 수용된 PCB에 장착된 전자 부품이 포함됩니다. 통신/전원 및 센서 입력/출력 신호 모두에 대해 견고한 나사 단자대(M3.5 나사)를 통해 외부 연결이 이루어집니다. 주요 재료 사용은 장기간 작동을 위해 설계된 신뢰할 수 있는 산업 등급 전자 장치에 중점을 두고 있습니다.

주요 응용 분야는 정밀한 온도 모니터링을 위한 산업 자동화입니다. 일반적인 사용 사례는 다음과 같습니다.

•
공정 산업: 화학 공장의 반응 온도 모니터링 또는 환경 보호 장비의 온도 제어.
•
제조: 전자부품 생산, 배터리 제조, 각종 전기 시스템의 온도 감시.
•
장비 통합: 제어 루프에 대한 고해상도 온도 피드백이 필요한 기계의 중요한 구성 요소 역할을 합니다.

AJ65BT-64RD3 주요 기술 매개변수

AJ65BT-64RD3의 필수 기술 사양은 아래 표에 요약되어 있습니다.

매개변수	사양
채널 수	4채널(4CH)
호환 센서	Pt100, JPt100(3선식)
온도 범위	-180°C ~ 600°C(Pt100 및 JPt100 모두 해당)
해상도	0.025°C
변환 속도	채널당 40ms
출력값	16비트 바이너리(-1800~6000) / 32비트 바이너리(-180000~600000)
정확성	±0.1%(25±5°C에서); ±0.25%(<20°C 또는 >30°C에서)
공급 전압	DC 24V (允许范围 DC 18-30V)
CC-Link 국 점유	4개 역
격리	센서 입력과 CC-Link 사이의 포토커플러 절연
크기(H x W x D)	65mm x 151.9mm x 63mm
무게	0.38kg

AJ65BT-64RD3명세서

채널 수
디지털 출력	온도 측정값
측정 방법
적용 가능한 저항 온도 검출기
측정된 온도 범위	Pt100
	JPt100
온도 감지 출력 전류
해결
전체 정확도(최대값에 대한 정확도)	주변 온도: 25±5 ﾟC
	주변 온도: 20°C 미만, 30°C 이상
변환 속도
분리방법
유전체 내전압
절연저항
스테이션 유형
점유국 수
모듈 전원 공급 장치	전압
	현재의
	허용 순시 정전 시간
외부 인터페이스
통신케이블
외부 치수	키
	너비
	깊이
무게

4채널

16비트 부호 있는 바이너리 값(-1800...6000: 소수점 첫째 자리까지의 값 × 10)
32비트 부호 있는 바이너리 값(-180000...600000: 소수점 세 번째 자리까지의 값 × 1000)

3선식

Pt100, JPt100

-180...600˚C

1mA

0.025˚C

±0.1%

±0.25%

40ms/채널

백금 RTD 입력과 CC-Link 전송 사이: 포토커플러
채널 간: 비절연

전원계통과 접지간, 전원계통과 통신계통간, 통신계통과 온도입력계통간, 온도입력계통과 접지계간 : 500V AC 1분

전원계통과 접지간, 전원계통과 통신계통간, 통신계통과 온도입력계통간, 온도입력계통과 접지간 : DC500V 절연저항 시험기로 10MΩ 이상

리모트 디바이스국(Ver.1 리모트 디바이스국)

4개 역

24V DC(18~30V DC)

0.17A

1ms

통신부, 모듈 전원부 : 7점 2피스 단자대(M3.5 나사)
I/O부: 27점 2피스 단자대(M3.5 나사)

CC-Link 전용 케이블

65mm

151.9mm

63mm

0.38kg

AJ65BT-64RD3일반사양

작동 주변 온도
보관 주위 온도
작동 주변 습도
보관 주위 습도
진동 저항	JIS B 3502 및 IEC 61131-2를 준수합니다.	간헐적인 진동이 있는 경우
		지속적인 진동이 있는 경우
충격 저항
운영 분위기
작동 고도
설치 위치
과전압 카테고리
오염도

0~55˚C

-20...75˚C

10~90%RH, 비응축

주파수: 5~8.4Hz, 진폭: 3.5mm
주파수: 8.4...150Hz, 가속도: 9.8m/s²
스윕 횟수: X, Y, Z 방향 각 10회

주파수: 5~8.4Hz, 진폭: 1.75mm
주파수: 8.4...150Hz, 가속도: 4.9m/s²

JIS B 3502 및 IEC 61131-2를 준수합니다.
(147m/초², X, Y, Z 3방향 각 3회)

부식성 가스 없음

0...2000m

제어판 내부

II 이하

2 이하
