MSMA012S1G Panasonic 산업 통제 시스템 산업 자동 귀환 제어 장치 모터

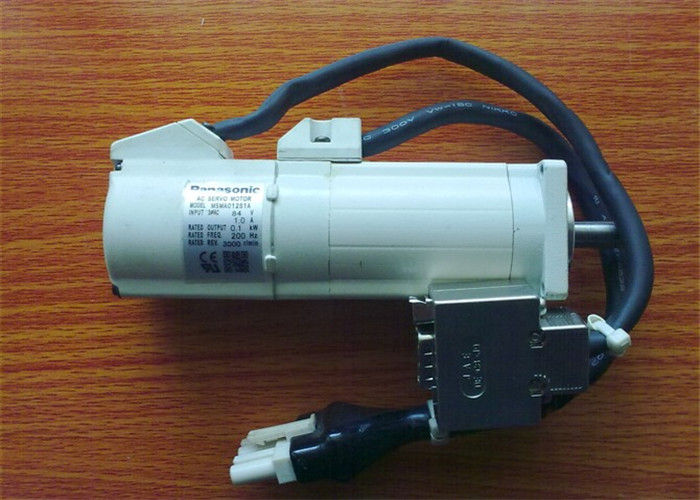

큰 이미지 :  MSMA012S1G Panasonic 산업 통제 시스템 산업 자동 귀환 제어 장치 모터

제품 상세 정보:

원래 장소: 일본
브랜드 이름: Panasonic
인증: CE
모델 번호: MSMA012S1G

결제 및 배송 조건:

최소 주문 수량: 1
가격: Contact
포장 세부 사항: 새로운과 본래
배달 시간: 3-5 일간
지불 조건: T/T, 서쪽 Unionm, PAYPAL
공급 능력: 1000
상세 제품 설명
Brand: Panasonic model number: MSMA012S1G
Country of origin: Japan Type: Servo Motor
rated power: 100W Supply voltage: 220 V
Frequency:: 50/60Hz Output (W): 0.18KW-315KW
강조하다:

ewing 기계 자동 귀환 제어 장치 모터

,

ac 서보 모터

MSMA012S1G 파나소닉 산업 제어 시스템 산업 서보 모터





MSMA012S1G전반적인 내용- 네

The ​파나소닉 MSMA012S1G높은 정확도입니다.AC 서보 모터원활한 모션 제어, 높은 토크 및 에너지 효율을 필요로 하는 산업 자동화 애플리케이션을 위해 설계되었습니다.미나스 A6 시리즈이 모터는파나소닉의 서보 드라이버(예를 들어, MBDKT 시리즈) 및 진동 억제 및 적응 조정과 같은 고급 제어 기능을 지원합니다. 그것의 컴팩트하고 가벼운 디자인은 로봇, CNC 기계,그리고 자동화 된 생산 라인.


- 네MSMA012S1G주요 특징- 네

높은 토크 & 컴팩트 크기공간 절감 설비에 최적화

부드럽고 조용한 동작- 정밀 애플리케이션을 위한 낮은 진동 및 소음

고해상도 암호화20비트, 1,048,576 펄스/rev) 를 통해 초정확한 위치를 설정할 수 있습니다.

IP65 보호먼지와 물에도 잘 맞지 않습니다 (IP20).

에너지 효율성- 연속 작동에서 전력 소비를 줄입니다.


- 네MSMA012S1G사양- 네

- 네범주- 네

- 네세부사항- 네

- 네모델- 네 MSMA012S1G
- 네시리즈- 네 미나스 A6 (AC 서보 모터)
- 네모터 타입- 네 영구 자석 동기 모터 (PMSM)
- 네가등식 출력- 네 100W
- 네등급 토크- 네 0.32 Nm
- 네맥스 토크- 네 00.95Nm
- 네가속도- 네 3000 rpm
- 네최대 속도- 네 5000 rpm
- 네암호화자- 네 20비트 절대 (1,048576 ppr)
- 네보호 클래스- 네 IP65 (프레임), IP20 (샤프트)
- 네냉각 방법- 네 자연적 공류 (풍풍 없이)
- 네무게- 네 1.4kg

- 네- 네MSMA012S1G재료 및 건설- 네

  • - 네프레임:알루미늄 합금 (간체 및 부식 저항성)

  • - 네셰프트:단단한 강철, 안전 연결을 위한 키웨이

  • - 네베어링:장수, 전유 된 구슬 베어링

  • - 네단열:열 내구성 B급 (130°C)


- 네- 네MSMA012S1G신청서- 네

  • - 네산업용 로봇(관절된 팔, SCARA 로봇)

  • - 네CNC 기계(라이트, 프레싱, 레이저 절단)

  • - 네포장 시스템(충분, 표기, 봉인)

  • - 네의료 장비(정밀 작동 장치)

  • - 네반도체 처리(와이퍼 전송, 선택 및 위치)


- 네MSMA012S1G전기 및 기계적 매개 변수 (표 형식) - 네

- 네매개 변수- 네

- 네가치- 네

- 네유닛- 네

- 네등급 전압- 네 200V AC (3단계) V
- 네가등급 전류- 네 0.7 A A
- 네토크 상수- 네 0.45 Nm/A Nm/A
- 네로터 이너티- 네 0.062 × 10−4 kg·m2 kg·m2
- 네반발- 네 ≤1 아크민트 -
- 네환경 온도- 네 0°C ~ +40°C °C
- 네진동 저항- 네 5.9m/s2 (1055 Hz) -
- 네자격증- 네 CE, RoHS, UL -

- 네- 네MSMA012S1G호환되는 드라이버와 컨트롤러- 네

  • - 네세르보 증폭기:파나소닉 MBDKT2510E, MBDKT2510F

  • - 네PLC:파나소닉 FP7, FP-XH (펄스 트레인 또는 EtherCAT를 통해)

사양:



항목 사양
입력 전력 100V 주 회로 단일 단계 100 V +10 %-15 % 120 V +10 %-15 % 50 Hz / 60 Hz
제어 회로 단일 단계 100 V +10 %-15 % 120 V +10 %-15 % 50 Hz / 60 Hz
200V 주 회로 A-프레임
D 프레임
단일/3단계 200V +10 %-15 % ¥240 V +10 %-15 % 50 Hz / 60 Hz
E 프레임,
F-프레임
단일/3단계 200V +10 %-15 % ¥240 V +10 %-15 % 50 Hz / 60 Hz
통제
회로
A-프레임
D 프레임
단일 단계 200 V +10 %-15 % 240 V +10 %-15 % 50 Hz / 60 Hz
E 프레임,
F-프레임
단일 단계 200 V +10 %-15 % 240 V +10 %-15 % 50 Hz / 60 Hz
환경 온도 실내 온도: 0 ̊C ~ 55 ̊C (냉면 방지)
보관 온도: 20 ̊C ~ 65 ̊C
(최대 온도 보증: 80 ̊C 72 시간 동안 응축되지 않습니다.*1)
습도 운영 및 저장 모두: 20% ~ 85% RH (연 condense 하지 않습니다)*1)
고도 1000m 이하
진동 50.88m/s210 Hz에서 60 Hz 이하
제어 방법 IGBT PWM 시누오이드 웨브 드라이브
인코더 피드백 23비트 (8388608 해상도) 절대 인코더, 7선 연속
* 이 제품을 인크리멘탈 시스템으로 사용할 때 (다중 회전 데이터를 사용하지 않는 경우), 절대 인코더를 위해 배터리를 연결하지 마십시오. 대신 매개 변수 Pr0.15을 [1] (예정) 로 설정하십시오.
외부 규모 피드백 A/B 단계, 초기화 신호 차차 입력
일련 통신 스케일을 지원하는 제조사:
Fagor Automation S.Coop., Magnescale Co., Ltd., 미투토요 코퍼레이션 니덱 산키오 코퍼레이션, 레니쇼 plc
평행 I/O 커넥터 제어 신호 입력 일반용 10개의 입력
범용 입력의 기능은 매개 변수들에 의해 선택됩니다.
출력 일반목적 6 출력
범용 출력 기능은 매개 변수에 의해 선택됩니다.
아날로그 신호 입력 3개의 입력 (16-비트 A/D: 1개의 입력, 12-비트 A/D: 2개의 입력)
출력 2개의 출력 (애날로그 모니터: 2개의 출력)
펄스 신호 입력 2개의 입력 (사진 결합기 입력, 라인 수신기 입력)
열린 컬렉터와 라인 드라이버 인터페이스 모두 연결할 수 있습니다.
고속선 운전자 인터페이스는 연결될 수 있습니다.
출력 4개의 출력 (라인 드라이버: 3개의 출력, 열린 컬렉터: 1개의 출력)
엔코더 펄스 (A/B/Z 신호) 또는 외부 피드백 펄스 (EXA/EXB/EXZ 신호) 의 라인 드라이버 출력 Z 또는 EXZ 신호에도 사용할 수 있는 오픈 컬렉터 출력.
의사소통
기능
USB 패러미터 설정 또는 상태 모니터링을 위해 컴퓨터에 연결하는 USB 인터페이스
RS232 11 의사소통
RS485 1: n 통신 (최고 31개)
안전 기능 기능 안전에 대한 전용 커넥터가 제공됩니다.
앞 패널 (1) 5 키
(2) LED (6자리)
재생 A-프레임, B-프레임: 내장 재생 저항이 없습니다 (외부 저항만)
C-프레임에서 F-프레임: 내장 재생 저항 (외부 저항도 활성화)
동적 브레이크 A 프레임에서 F 프레임: 내장
제어 모드 다음 7가지 모드 중 전환이 가능합니다.
(1) 위치 제어
(2) 속도 조절
(3) 토크 제어
(4) 위치/속도 제어
(5) 위치/토크 제어
(6) 속도/토크 제어
(7) 완전 폐쇄 제어







항목

사양

제어 입력

(1) 세르보 ON 입력
(2) 경보 입력
(3) 가이브 스위치 입력
(4) 긍정적 방향 드라이브 억제 입력
(5) 부정적인 방향 드라이브 억제 입력
(6) 강제 경보 입력
(7) 관성 비율 스위치 입력

제어 출력

(1) 서보 알람 출력
(2) 서버 준비 출력
(3) 외부 브레이크 종료 출력
(4) 속도의 출력
(5) 토크 최저 출력
(6) 제로 속도 감지 출력
(7) 경고 출력
(8) 경보 명확한 속성 출력
(9) 상태 출력에서 서보

위치 제어

제어 입력

(1) 오차 카운터 명확 입력
(2) 명령 펄스 억제 입력
(3) 명령 분할 / 곱셈 스위치 입력
(4) 진동 방지 스위치 입력
(5) 토크 제한 스위치 입력
(6) 제어 모드 스위치 입력

제어 출력

(1) 위치 내 출력
(2) 위치 명령어 ON/OFF 출력

맥박
입력

최대 명령 펄스 주파수

500 kpps (오프토커플러 인터페이스), 8 Mpps (선 수신기 입력을 4로 곱하면)

입력 펄스 신호 형식

이차 입력, 매개 변수로 선택
([1] 긍정적/부적 펄스 [2]A/B 제곱 [3] 펄스/방향)

전자 장비
(분해/배분)
명령 펄스)

적용 가능한 확장 비율: 1/1000 배에서 8000 배
1 - 2의 값30분자 (코더 해상도에 해당) 및 분자 (모터 회전 당 명령 펄스 해상도에 해당) 를 모두 설정할 수 있습니다.하지만 조합은 위에서 보여진 범위 안에 있어야 합니다..

매끄러운 필터

기본 지연 필터 또는 FIR 타입 필터는 명령 입력에 적응할 수 있습니다.

아날로그
입력

토크 제한 명령 입력

양쪽 방향과 음향 방향 모두에 대한 개별 토크 제한이 활성화됩니다.

토크 공급 전면 입력

아날로그 전압은 토크 피드 포워드 입력으로 사용될 수 있습니다.

자유 2도 제어

사용 가능

진동 방지 장치

사용 가능

부하 변동 억제 기능

사용 가능

속도 조절기

제어 입력

(1) 내부 명령 속도 선택 입력
(2) 제로 속도 클램프 입력
(3) 속도 명령 신호 입력
(4) 제어 모드 스위치 입력

제어 출력

(1) 속도 일치 출력
(2) 속도 명령어 ON/OFF 출력

아날로그
입력

속도 명령 입력

아날로그 전압으로 속도 명령 입력이 가능합니다. 스케일 설정 및 명령 극도는 매개 변수에 따라 다릅니다. (6 V/명칭 회전 속도: 기본)

토크 제한 명령 입력

양쪽 방향과 음향 방향 모두에 대한 개별 토크 제한이 활성화됩니다.

토크 공급 전면 입력

아날로그 전압은 토크 피드 포워드 입력으로 사용될 수 있습니다.

내부 속도 명령

내부 8 속도의 전환은 명령 입력으로 활성화됩니다.

부드러운 시작/폐기 기능

가속과 느림의 개별 설정이 가능하며, 0s에서 10s/ 1000 r/min까지. 시그모이드 가속/ 느림도 가능합니다.

제로 속도 클램프

내부 속도 명령은 0속도 제로 클램프 입력으로 0으로 클램프될 수 있습니다.

자유 2도 제어

사용 가능

토크 제어

제어 입력

속도 제로 클램프 입력, 토크 명령 신호 입력, 제어 모드 스위치 입력

제어 출력

(1) 속도 일치 출력
(2) 속도 제한 출력

아날로그
입력

토크 명령 입력

아날로그 전압으로 토크 명령 입력 가능. 스케일 설정 및 명령 극도는 매개 변수에 따라 다릅니다. (3 V/등급 토크 기본)

속도 제한 함수

패러미터와 함께 속도 제한 값이 활성화됩니다.

완전 닫힌 제어

제어 입력

(1) 오차 카운터 명확 입력
(2) 명령 펄스 억제 입력
(3) 명령 분할 / 곱셈 스위치 입력
(4) 진동 방지 스위치 입력
(5) 토크 제한 스위치 입력

제어 출력

(1) 위치 내 출력
(2) 위치 명령어 ON/OFF 출력

맥박
입력

최대 명령 펄스 주파수

500 kpps (오프토커플러 인터페이스), 8 Mpps (선 수신기 입력을 4로 곱하면)

입력 펄스 신호 형식

이차 입력, 매개 변수로 선택
([1] 긍정적/부적 펄스 [2]A/B 제곱 [3] 펄스/방향)

전자 장비
(분해/배분)
명령 펄스)

적용 가능한 확장 비율: 1/1000 배에서 8000 배
1 - 2의 값30분자 (코더 해상도에 해당) 및 분자 (모터 회전 당 명령 펄스 해상도에 해당) 를 모두 설정할 수 있습니다.하지만 조합은 위에서 보여진 범위 안에 있어야 합니다..

매끄러운 필터

기본 지연 필터 또는 FIR 타입 필터는 명령 입력에 적응할 수 있습니다.

아날로그
입력

토크 제한 명령 입력

양쪽 방향과 음향 방향 모두에 대한 개별 토크 제한이 활성화됩니다.

토크 공급 전면 입력

아날로그 전압은 토크 피드 포워드 입력으로 사용될 수 있습니다.

외부 스케일의 설정 범위
분할/배분

1/40 × 1280 ×
비록 인코더 펄스 (분수) 와 외부 규모 펄스 (동사) 의 비율은 임의로 1에서 2 범위에서 설정 될 수 있습니다23분수와 1에서 2 사이의 범위에서23분모의 경우, 이 제품은 앞서 언급한 범위 내에서 사용되어야 합니다.

자유 2도 제어

사용 가능

진동 방지 장치

사용 가능

일반

자동 튜닝

로드 관동성은 제어 장치와 설정 지원 소프트웨어 Panaterm의 명령에 따라 작동하는 모터의 운전 상태에 의해 실시간으로 확인됩니다.이득은 강도 설정에 따라 자동으로 설정됩니다..

인코더 피드백 펄스의 분할

모든 값의 설정이 가능합니다. (코더 펄스 수는 최대입니다.)

보호 기능

하드 오류

과전압, 과전압, 과속, 과부하, 과열, 과전류 및
인코더 오류 등

부드러운 오류

부적절한 위치 오차, 명령 펄스 분할 오류, EEPROM 오류 등

경보 데이터 추적

경보 데이터 추적 가능
