상세 정보 |
|||
| 상표: | 파나소닉 | 모델 번호: | MHMD082G1V |
|---|---|---|---|
| 원산지 국가: | 일본 | 유형: | 서보 모터 |
| 전원 - 평가: | 50W | 전압 - 평가: | 100, 200vac |
| RPM: | 3000 rpm | 무게: | 0.705 lb (319.78g) |
| 강조하다: | ewing 기계 자동 귀환 제어 장치 모터,ac 서보 모터 |
||
제품 설명

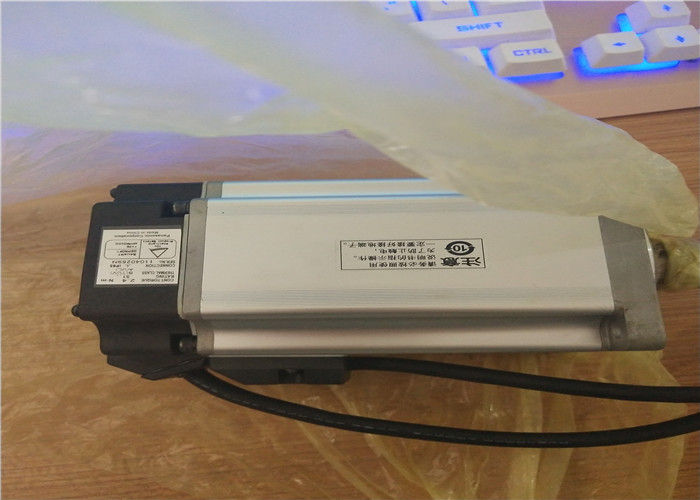

PANASONIC INDUSTRIAL DEVICES MHMD082G1V 산업용 서보 모터
MHMD082G1V설명- 네
- 네- 네MHMD082G1V특징- 네
- 1.
- 네높은 반응 주파수:모터와 드라이브 시스템은 고속 반응 주파수를 달성 할 수 있으며 일부 소스는 2.0 kHz까지의 기능을 나타냅니다.까다로운 애플리케이션에 매우 빠르고 정확한 제어 루프를 가능하게 합니다.. - 2.
- 네고급 제어 능력:이 시스템은 전용 드라이브와 결합하면 공명 억제 및 제어 기능과 같은 기능을 제공합니다. 기계적 딱딱함을 보상하기 위해, 실시간 자동 조정,및 시스템 정확성을 향상시키기 위해 외부 고 정밀 척도와 함께 완전 폐쇄 루프 제어. - 3.
- 네전기전자 브레이크:엔진은 내장 브레이크와 함께 제공되며, 이는 전력 손실의 경우 위치를 유지하거나 낙하를 방지하기 위해 수직 축을 안전하게 중지하는 데 필수적입니다.. - 4.
- 네높은 관성 설계:고 관성 모델 (MHMD 시리즈) 으로,이 모터는 낮은 관성 모델에 비해 이러한 응용 프로그램에서 더 나은 안정성과 제어 기능을 제공하여 더 높은 관성으로 부하를 구동하기에 적합합니다. - 5.
- 네높은 보호등급:모터는 IP56의 보호 등급을 자랑하며 먼지 및 강력한 물 제트에 저항하여 내구성과 가혹한 산업 환경에 적합성을 향상시킵니다..
- 네- 네MHMD082G1V재료 및 응용- 네
- •
- 네신청: 일반적으로 CNC 기계, 로봇 팔, 포장 장비, 재료 처리 시스템과 같은 응용 프로그램에서 사용됩니다.정밀 위치 및 높은 토크가 필요한 자동 조립 라인.
- 네- 네MHMD082G1V주요 기술 매개 변수- 네
|
|
|
|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 항목 | 사양 |
|---|---|
| 부문 번호 | MHMD082G1V |
| 제품 세부 정보 | 높은 관성, 납 유선 유형, IP65 |
| 성명 | 미나스 A5 |
| 시리즈 | MHMD 시리즈 |
| 종류 | 높은 관성 |
| 보호급 | IP65 |
| 포장물 | 출력 샤프트와 리드 와이어 끝의 회전 부분을 제외하고 |
| 환경 조건 | 자세한 내용은 사용 설명서를 참조하십시오. |
| 플랜지 제곱 크기 | 80mm2 |
| 플랜지 크기 (mm) | 80 |
| 모터 출력 구성 | 납선 |
| 모터 인코더 커넥터 | 납선 |
| 전력 공급 용량 (kVA) | 1.3 |
| 전압 사양 (V) | 200 |
| 정량 출력 (W) | 750 |
| 가등 전류 (A rms) | 4.0 |
| 브레이크 유지 | 와 함께 |
| 질량 (kg) | 3.3 |
| 오일 밀봉 | 와 함께 |
| 셰프트 | 키-웨이, 중앙 터치 |
| 가속 모터크 (N ⋅ m) | 2.4 |
| 순간 최대 톱 톱 (N ⋅ m) | 7.1 |
| 최대 전류 (A0-p) | 17.0 |
| 재생 브레이크 주파수 (시간/분) | 선택 없이: 제한 없이 옵션: 제한 없이 옵션 (외부 재생 저항) 부품 번호 : DV0P4283 |
| 재생 브레이크 주파수 | [모터 사양 설명]의 세부사항을 참조하십시오. 참고: 1, 2. |
| 가속속도 (r/min) | 3000 |
| 최대 회전 속도 (r/min) | 4500 |
| 로터의 관성 (x10)-4 kg ⋅ m2) | 1.61 |
| 권장 인어시 비율 | 20배 이상 |
| 로드 및 로터의 인어시아 비율의 권장 모멘트에 대해 | [모터 사양 설명]의 세부사항을 참조하십시오. 참고: 3. |
| 로터리 인코더: 사양 | 20비트 계단 시스템 |
| 로터리 인코더: 해상도 | 1048576 |
브레이크 사양
| 항목 | 사양 |
|---|---|
| 정적 마찰 토크 (N ⋅ m) | 2.45 이상 |
| 가동 시간 (ms) | 70도 이하 |
| 방출 시간 (ms) | 20개 이하 |
| 전류 (DC) (A) | 0.42 |
| 방출 전압 (DC) (V) | 1개 이상 |
| 흥분 전압 (DC) (V) | 24 ± 12 |
| 브레이크 사양에 대해 | 이 브레이크는 전원이 가동되면 풀릴 겁니다. 모터를 움직일 때 이것을 사용하지 마십시오. [모터 사양 설명]의 세부 사항, "부착된 구동 브레이크 사양" 및 "모터 사양 페이지의 참고: 4. |
허용되는 부하
| 항목 | 사양 |
|---|---|
| 조립 중: 방사선 부하 P 방향 (N) | 686 |
| 조립 중: 추진 부하 A 방향 (N) | 294 |
| 조립 중: 추진 부하 B 방향 (N) | 392 |
| 작동 중: 방사선 부하 P 방향 (N) | 392 |
| 작동 중: 추진 부하 A, B 방향 (N) | 147 |
| 허용된 부하에 대해 | 자세한 내용은 [모터 사양 설명] "출력 샤프트의 허용 부하"를 참조하십시오. |
