| 원래 장소: | 일본 |
| 브랜드 이름: | Panasonic |
| 인증: | CE |
| 모델 번호: | MHME302GCG+MFDHTA390 |

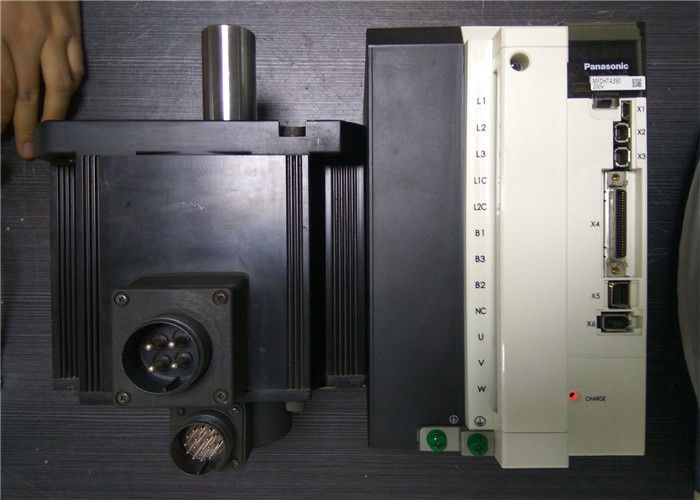

파나소닉 3000W 3KW AC 세르보 모터 + 드라이브 200V 시스템 MHME302GCG+MFDHTA390
| 항목 | 사양 |
|---|---|
| 부문 번호 | MHME302GCG |
| 제품 세부 정보 | 높은 관성, 커넥터 타입, IP65 |
| 성명 | 미나스 A5 |
| 시리즈 | MHME 시리즈 |
| 종류 | 높은 관성 |
| 보호급 | IP65 |
| 포장물 | 출력 샤프트의 회전 부분과 모터 커넥터와 인코더 커넥터의 연결 핀 부분을 제외합니다. |
| 환경 조건 | 자세한 내용은 사용 설명서를 참조하십시오. |
| 플랜지 제곱 크기 | 176m2 |
| 플랜지 크기 (mm) | 176 |
| 모터 출력 구성 | 커넥터 |
| 모터 인코더 커넥터 | 커넥터 |
| 전력 공급 용량 (kVA) | 4.5 |
| 전압 사양 (V) | 200 |
| 정량 출력 (W) | 3000 |
| 가등 전류 (A rms) | 16.0 |
| 브레이크 유지 | 없이 |
| 질량 (kg) | 16.0 |
| 오일 밀봉 | 와 함께 |
| 셰프트 | 키웨이 |
| 가속 모터크 (N ⋅ m) | 14.3 |
| 순간 최대 톱 톱 (N ⋅ m) | 43.0 |
| 최대 전류 (A0-p) | 68 |
| 재생 브레이크 주파수 (시간/분) | 선택의 여지가 없습니다:19 옵션:142 옵션 (외부 재생 저항) 부품 번호 : DV0P4285 x 2 평행 |
| 재생 브레이크 주파수 | [모터 사양 설명]의 세부사항을 참조하십시오. 참고: 1, 2. |
| 가속속도 (r/min) | 2000 |
| 최대 회전 속도 (r/min) | 3000 |
| 로터의 관성 (x10)-4 kg ⋅ m2) | 90.5 |
| 권장 인어시 비율 | 5배 이하 |
| 로드 및 로터의 인어시아 비율의 권장 모멘트에 대해 | [모터 사양 설명]의 세부사항을 참조하십시오. 참고: 3. |
| 로터리 인코더: 사양 | 20비트 계단 시스템 |
| 로터리 인코더: 해상도 | 1048576 |
| 항목 | 사양 |
|---|---|
| 조립 중: 방사선 부하 P 방향 (N) | 1666 |
| 조립 중: 추진 부하 A 방향 (N) | 784 |
| 조립 중: 추진 부하 B 방향 (N) | 980 |
| 작동 중: 방사선 부하 P 방향 (N) | 784 |
| 작동 중: 추진 부하 A, B 방향 (N) | 343 |
| 허용된 부하에 대해 | 자세한 내용은 [모터 사양 설명] "출력 샤프트의 허용 부하"를 참조하십시오. |
점 모양 선은 공급 전압의 10% 감소에서 토크를 나타냅니다.
구현 업계는 가장 빠른 응답 주파수 2.0KHz입니다. 업계의 가장 빠른 장비로 장착, 설치는 매우 간단합니다
1, 구현 업계는 반응 주파수 2.0KHz의 가장 빠른 속도입니다동시에 토크 피드포워드 제어 기능에 기반한 높은 반응으로가장 빠른 속도와 위치 반응으로, 빠른 장치입니다. 또한 반응 지연은 낮고 진동은 최소화됩니다. 독특한 신호 처리 기술을 사용하여,새로운 20비트 1040000 펄스 인코더 개발로터 모터 10 편광, 새로운 디자인에서 자기 분석 기술을 사용하여,그리고 모터의 속도 안정성 및 회전 위치를 개선하여 토크 변화를 줄이기 위해, 따라서 크게 위치 안정성을 향상; 명령 입력 출력 피드백은 폐쇄 루프에 대응하는 표준을 포함하여 4Mpps 고속 대조에 의해 실현됩니다,고해상도와 고속 작동을 달성 할 수 있습니다..
2, 업계의 가장 빠른, 설치가 매우 간단하고 높은 성능 실시간 자동 가이드 조정 기능으로 장착; 설치 후,작업이 완료 될 수 있도록 몇 가지 작업 후에 자동으로 조정응답을 조정하고 싶은 경우, 작업에 편리한 1 개의 매개 변수를 변경하면 간단한 조정이 가능합니다.설치 지원 소프트웨어의 사용과 같은 이득 조정 모델, 불안정한 상태에서 세르보 공급을 갖추고, 자동으로 증가 자동 진동 억제 기능을 자동으로 줄일 수 있습니다, 더 적절한 조정이 될 수 있습니다,장치가 손상 가능성을 줄일 수 있습니다수직 축, 마찰 (벨트) 에 적합 할 수 있습니다. 다양한 체격 모델. 선택 모델과 딱딱한, 최적 조정 할 수 있습니다.
3, 파나소닉 세르보 모터 A5 시리즈는 업계의 4 가장 톱니 필터, 주파수 설정은 50 ~ 5000Hz, 모든 농도 조정 될 수 있습니다.(2개는 자동 설정과 함께 사용할 수 있습니다.); 시스템 진동 필터의 자동 설정이 장착되어 있습니다: 진동 필터는 명령 입력에 따라 진동의 자연 주파수를 제거합니다.그리고 대폭 중지 줄일 수 있습니다, 이전 필터 기계의 숫자를 2에서 4로, 적용 된 주파수는 또한 1에서 200Hz로 확장되었습니다. 모터의 실현은 상당히 가볍고 컴팩트합니다.즉 소형 모터의 개발, 큰 모터 새로운 작업 방법, 그리고 새로운 동작을 설계, 성공적인 구현 모터는 소형화, 1KW 이전보다 큰 모터 무게 손실은 10 ~ 25% (1-6KG).
4, 파나소닉 서보 모터 MSME 타입 모터 (750W) 최대 속도는 6000r / min. 그리고 A4 시리즈 파나소닉 서보 모터와 교환적으로 사용됩니다.
