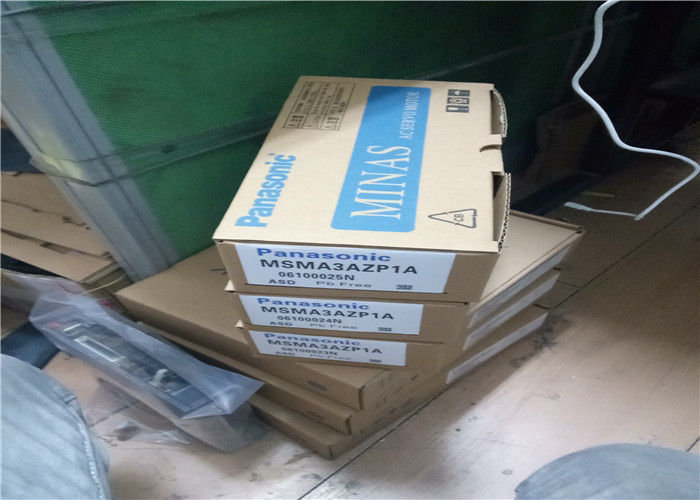

파나소닉 AC 산업용 서보 모터 MSMA3AZP1A (1년 보증)
MSMA3AZP1A 설명
MSMA3AZP1A는 파나소닉 MINAS A3 (AIII) 시리즈의 컴팩트하고 고정밀 저관성 3상 AC 서보 모터로, 소규모 산업 자동화 시스템에서 고속, 고정밀 위치 결정 및 모션 제어를 위해 설계되었습니다. 정격 출력은 30W이며, 100/200VAC 입력을 사용하고 정밀 피드백을 위한 고해상도 증분 로터리 엔코더를 통합합니다. 볼 스크류, 벨트 및 소형 액추에이터와의 직접 커플링에 최적화된 이 모터는 빠른 가감속, 최소 안정화 시간 및 안정적인 저진동 작동을 제공합니다. 파나소닉 MINAS A3 시리즈 서보 드라이브(MSDA 시리즈)와 함께 사용하도록 설계되어 컴팩트한 기계 및 정밀 모션 애플리케이션을 위한 원활한 플러그 앤 플레이 통합을 제공합니다.
MSMA3AZP1A 주요 특징
- 저관성 고속 설계: 초고속 가감속 및 높은 동적 응답을 위한 초저 로터 관성으로, 고주기 위치 결정 작업에 이상적입니다.
- 30W 컴팩트 파워: 30W 정격 출력을 갖춘 소형 폼 팩터로, 공간 제약이 있는 제어반 및 마이크로 자동화 장비에 적합합니다.
- 고정밀 엔코더: 2500 p/r 증분 로터리 엔코더 내장, 10,000 펄스/회전 해상도(4배 증폭)로 마이크로미터 이하의 위치 결정 정확도를 제공합니다.
- 넓은 전압 호환성: 듀얼 전압 입력(100VAC / 200VAC)을 지원하여 글로벌 산업용 전력 시스템에 적용 가능합니다.
- 저진동 및 저소음: 적응형 노치 필터 및 댐핑 제어 통합으로 기계적 공진을 억제하여 부드럽고 조용한 작동을 보장합니다.
- 자동 튜닝 호환성: MINAS A3 드라이브 자동 튜닝 기능과 함께 작동하여 게인 설정을 단순화하고 다양한 기계적 부하에서 안정적인 성능을 보장합니다.
- IP65 전면 보호: 방진 및 방수 기능(IP65)을 갖춘 전면 하우징으로, 먼지, 오일 미스트 및 습기가 있는 열악한 산업 환경에 적합합니다.
- 높은 신뢰성: 긴 수명의 베어링, 낮은 발열 및 연속 작동이 가능한 산업 등급 구조입니다.
- 쉬운 설치: 표준 플랜지 마운팅(40mm 프레임), 경량 설계 및 사전 배선된 전원/엔코더 커넥터로 빠른 설치가 가능합니다.
MSMA3AZP1A 재료 및 응용 분야
재료
- 하우징 및 프레임: 부식 방지 정전 코팅된 다이캐스트 알루미늄 합금으로 우수한 방열 및 구조적 강성을 제공합니다.
- 로터 및 스테이터: 낮은 코어 손실을 위한 고품질 실리콘 강판; 열 안정성을 위한 고온 저항 구리 권선(F급 절연, 155°C).
- 엔코더: 먼지 및 진동에 강하도록 밀봉된 고정밀 광학 증분 엔코더(유리 스케일).
- 베어링: 긴 수명의 윤활이 적용된 정밀 밀봉 볼 베어링으로, 고속 회전 및 레이디얼/축 방향 하중 용량을 지원합니다.
- 커넥터: 전원 및 엔코더 신호에 대한 안정적인 전기적 연결을 보장하는 금도금 접점이 있는 산업 등급 몰딩 플라스틱 커넥터입니다.
- 샤프트: 표준 커플링 및 풀리와 호환되는 연마 마감 처리된 강화 정밀 강철 샤프트입니다.
일반적인 응용 분야
- 마이크로 정밀 기계: 소형 CNC 기계, PCB 드릴링/조립 장비, 반도체 핸들링 및 마이크로 조립 로봇.
- 전자 제조: SMT 픽앤플레이스 기계, 칩 테스터, 와이어 본더 및 부품 삽입 시스템.
- 포장 및 라벨링: 컴팩트 라벨링 기계, 블리스터 포장, 소형 컨베이어 위치 결정 및 파우치 실링 장비.
- 의료 및 실험실 자동화: 정밀 펌프, 샘플 핸들링, 진단 장비 및 미세 유체 제어 시스템.
- 3D 프린팅 및 적층 제조: 데스크톱 및 산업용 3D 프린터의 고정밀 축 제어.
- 광학 및 이미징 장비: 카메라 위치 결정, 레이저 스캐닝, 현미경 스테이지 및 광학 정렬 시스템.
- 소형 자동화 도구: 정밀 액추에이터, 밸브 제어, 소형 로봇 팔 및 테스트 고정 장치 위치 결정.
MSMA3AZP1A 중요 매개변수
| 매개변수 |
사양 |
| 부품 번호 |
MSMA3AZP1A |
| 제품 시리즈 |
파나소닉 MINAS A3 (AIII) 시리즈, 저관성 AC 서보 모터 |
| 모터 유형 |
3상 영구 자석 동기 AC 서보 모터 |
| 정격 출력 전력 |
30 W |
| 정격 전압 |
100 / 200 VAC (50/60 Hz) |
| 정격 토크 |
0.095 N·m |
| 최대 토크 |
0.286 N·m (정격 토크의 3배) |
| 정격 속도 |
3000 rpm |
| 최대 속도 |
4500 rpm |
| 로터 관성 |
0.012 × 10⁻⁴ kg·m² |
| 엔코더 유형 |
증분 광학 엔코더 |
| 엔코더 해상도 |
2500 펄스/회전 (4배 증폭 시 10,000 펄스/회전) |
| 프레임 크기 |
40 mm (플랜지) |
| 샤프트 직경 |
8 mm |
| 보호 등급 |
IP65 (전면), IP40 (후면) |
| 절연 등급 |
F급 (155°C) |
| 주변 온도 |
0°C ~ +40°C (작동 시), -20°C ~ +65°C (보관 시) |
| 습도 |
5–95% RH (비응축) |
| 진동 저항 |
49 m/s² (5 G) |
| 충격 저항 |
98 m/s² (10 G) |
| 무게 |
약 0.27 kg |
| 호환 드라이브 |
파나소닉 MINAS A3 시리즈 (MSDA 시리즈) |
| 냉각 방식 |
자연 공랭식 |
| 장착 |
플랜지 마운팅 (M4 나사 구멍 4개) |
| 상태 |
단종 (레거시 모델, 대체품 사용 가능) |
