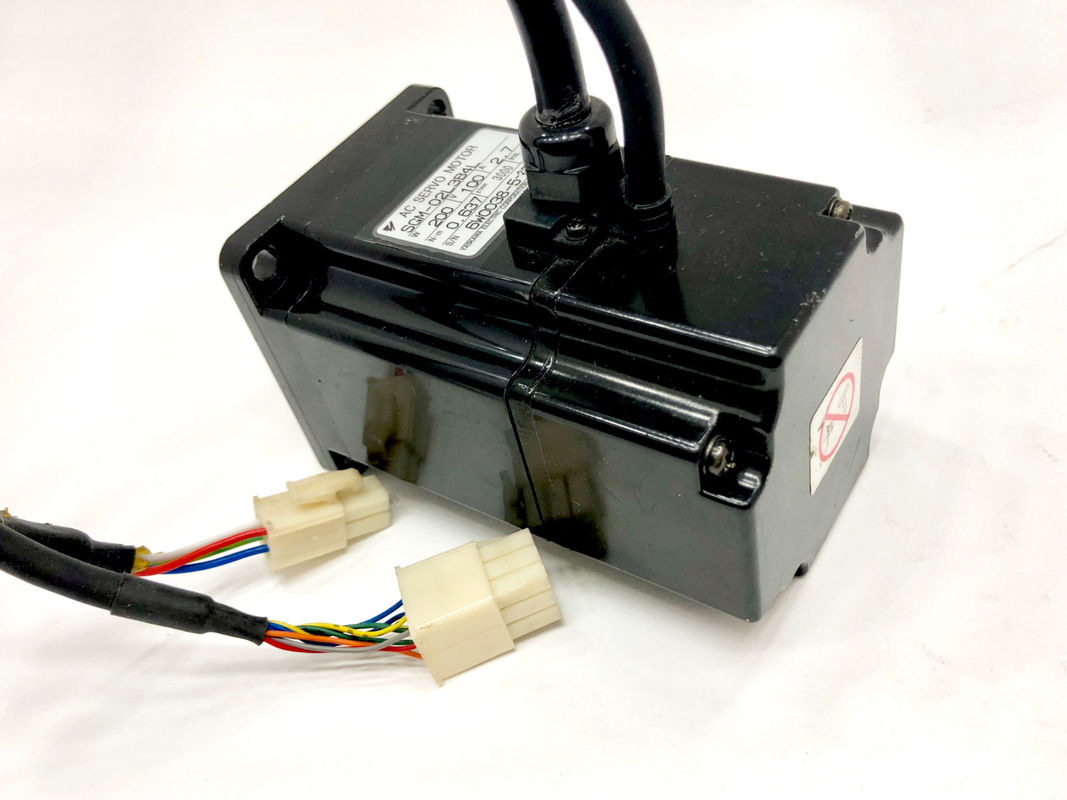

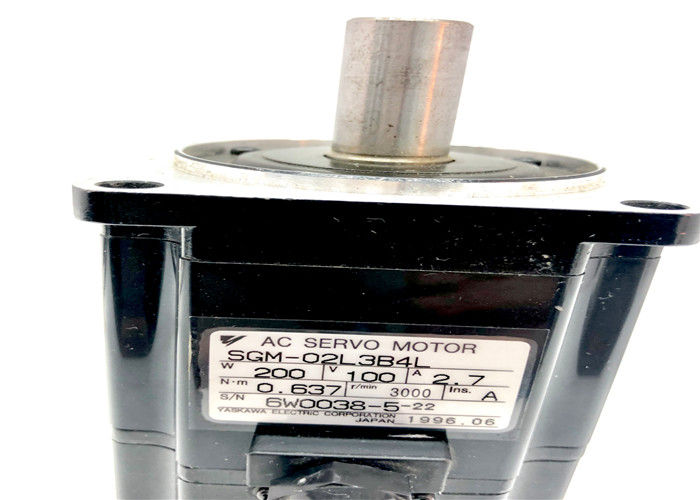

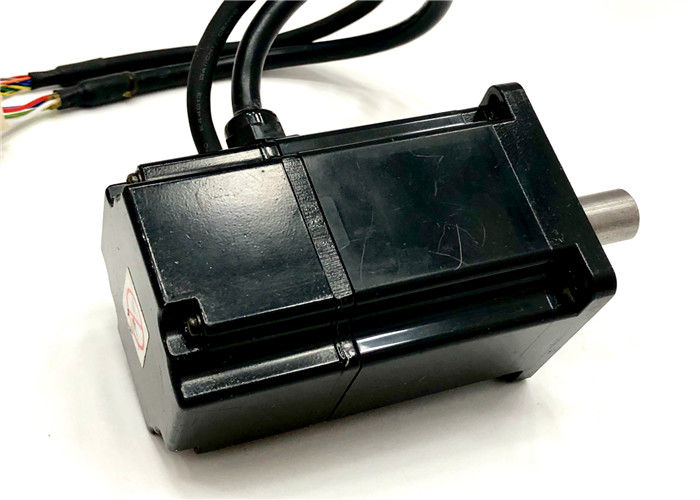

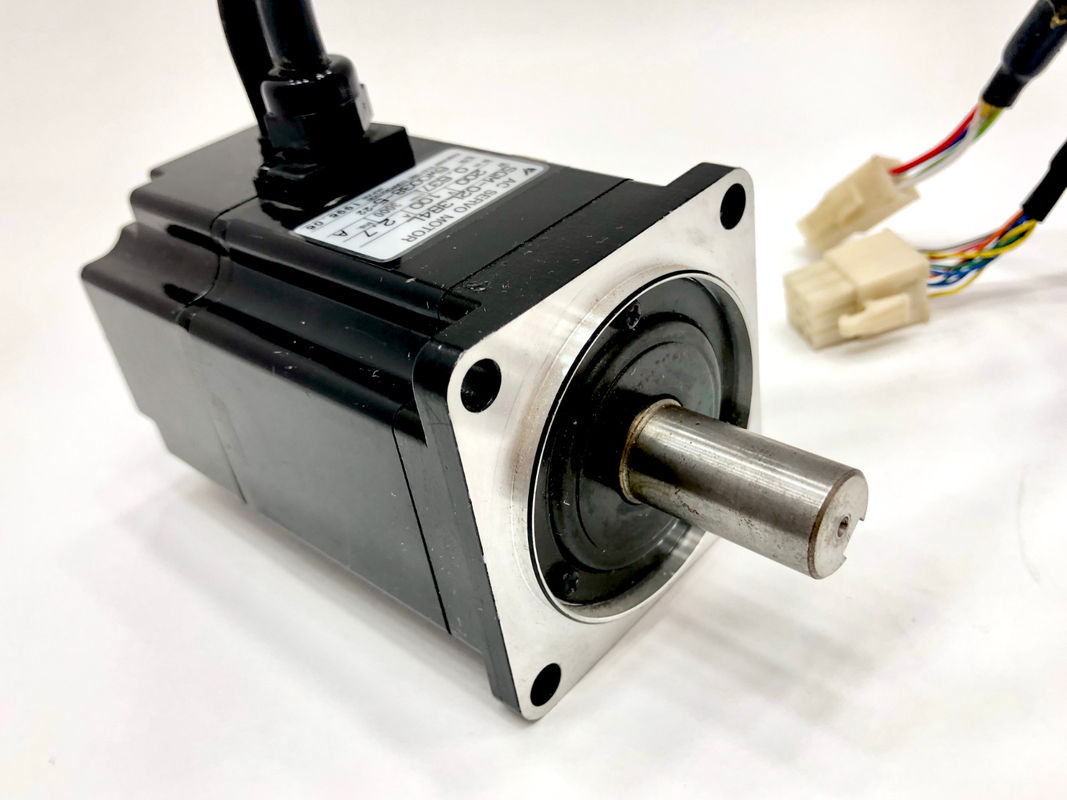

Yaskawa 100W 모터 AC 3000RMP 자동 귀환 제어 장치 SGM-02L3B4L 산업 자동 귀환 제어 장치 모터

때 전류, 나, 코일을 통한 통과, 그것이 이 코일에서 이단자와 자기장을 (북쪽이고 남쪽인) 유발합니다. 발생된 자기장 Ｈ는 전류 I에 비례합니다. 자기장 Ｈ는 사인 곡선 공간 분산 특성을 가지고, 반기 각각 180' Ｅ의 극성을 뒤집습니다. 그러므로, 3상 고정자 전류, IA와 IBB와 IC이 고정자 권선에 적용될 때 3 자기장, HA, HB와 비 HC가 발생됩니다. 3상 고정자 전류의 120oe 위상 편위는 3 자기장, HA, HB와 비 HC에 120oe 위상 편이를 만듭니다. 이러한 자속류의 경로는 회전자와 고정자 적층을 통합니다.

각각 시간 인스턴트에 있는 결과적인 자기장은 저 특별한 시간 인스턴트에, 자기장, HA, HBB와 HC의 금액에 상당합니다. 결과적인 자기장은 도 2.5에 나타난 바와 같이 회전합니다. 시간 인스턴트 그림 2.5의 보여진 3상 고정자 전류 1 (1)는 한 상전류의 피크 값 때문의 최대 자기장 HA와 최대값의 절반과 동일한 크기와 자기장 HB와 비 HC를 만듭니다. 이 시간 인스턴트 동안 결과적인 자기장은 HA의 방향을 가지고 있습니다. 유사한 방법으로, 이 동일 공정은 인스턴트식품 2 (2) 끊임없이 계속되로 동시에 회전 자기장을 만드는 그러나 6 (6)가 크기를 최고도까지 올린다는 다른 때 동안 반복됩니다. 그러므로, 고정자 권선에 적용된 삼상 전류에 의해 발생된 이 회전 자기장은 고정자로부터의 자속이 로터바를 질러가는 때인 로터바에서 전류를 유발합니다.

이러한 회전자 전류는 고정자에 관련하여 반대 극성과 회전자에 자기장을 발생시킵니다. 양쪽 극이 인력이 있기 때문에, 회전자는 고정자의 회전 자기장 보다 조금 천천히 회전자의 회전의 결과가 되어 고정자의 회전 자기장을 따릅니다. 고정자와 로터바의 회전 자계 사이의 회전 속도의 이 차이는 이 장에서 다음에 논의될 미끄러짐으로 불립니다. 요구된 토크를 생산하기 위해, 단지 작은 미끄러짐은 단락시킨 로터바의 작은 저항으로 인해 필요한 회전자 전류를 생산하도록 요구되 [40]. 그러므로, 회전자는 고정자와 회전자 전류의 제품에 비례한 토크를 개발합니다.
