제품 상세 정보:
결제 및 배송 조건:
|
| 상표: | 미쓰비시 | modenl 번호: | AJ65SBTB32-8DT |
|---|---|---|---|
| 원산지 국가: | 일본 | 프로그램 용량: | 8개 Ｋ 단계 |
| 기초적 연산 처리 속도 (LD 교육): | 0.12 μs | 입력: | 100 내지 240 Ｖ AC |
| 산출: | 5 Ｖ DC/3 A | 유형: | 과다한 전력 공급 모듈 |
| 강조하다: | plc 전원 공급 장치 모듈,다이오드 중복 단위 |
||
AJ65SBTB32-8DT 미쓰비시 유니버설 모델 불필요한 전원 공급 모듈

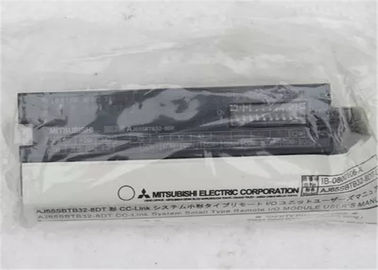

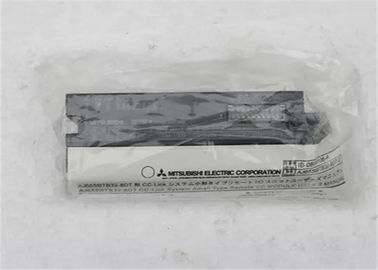

미쓰비시 AJ65SBTB32-8DT는 CC-Link 네트워크 시스템에 통합된 터미널 블록 유형의 원격 I/O 모듈이다. 4개의 DC 입력 포인트와 4개의 트랜지스터 출력 포인트,CC-Link 네트워크에서 32개의 포인트를 할당한 1개의 역을 차지합니다. (하지만 8개의 포인트를 사용합니다.)
이 모듈은 산업 자동화 환경에서 신뢰할 수있는 데이터 획득 및 제어 출력을 위해 설계되었으며 네트워크 통합을 통해 분산 된 제어 및 배선 비용을 줄일 수 있습니다.
- 네콤팩트하고 통합된 디자인: DC 입력과 트랜지스터 출력을 단일, 컴팩트 모듈에 결합하여 DIN 레일에 공간을 절약합니다.
.
- 네CC-Link 네트워크 호환성:CC-Link 필드버스에 원활하게 통합하여 마스터 스테이션과 분산 제어 및 통신을 허용합니다.
.
- 네고속 반응:입력 포인트는 응답 시간이 1.5ms 또는 그 이하이며 출력 포인트는 응답 시간이 OFF->ON: 0.5ms 또는 그 이하 및 ON->OFF: 1.5ms 또는 그 이하 (반항 부하) 이다.상태 변경에 대한 빠른 반응을 가능하게
.
- 네신뢰성 있는 격리:입력 및 출력 회로는 광적으로 격리되어 소음 면역을 향상시키고 필드 측면의 전기 장애로부터 제어 시스템을 보호합니다.
.
- 네간편한 배선 및 유지보수:편리한 배선을 위해 스프링 클램프 단말 블록을 특징으로
터미널 블록은 손가락 보호 장치로 설계되어 있으며, 생동부품과의 우연한 접촉을 방지하여 기계에 직접 설치 할 수 있습니다..
- 네내장 보호:출력 회로에는 과부하, 과전압 및 과열에 대한 보호 기능이 포함되어 모듈의 내구성 및 안전성을 향상시킵니다.
.
- 네재료/건설: 모듈은 산업용 환경으로 설계된 견고한 케이스에 장착되어 있으며 일반적으로 내구성 있는 플라스틱과 금속으로 만들어집니다.내부 회로는 분리 및 트랜지스터 기반 출력 드라이버를위한 광 결합 장치와 함께 인쇄 회로 보드 (PCB) 를 사용합니다.
.
- 네주요 용도:이 모듈은 다양한 디지털 필드 장치를 CC-Link 네트워크에 연결하기 위해 공장 자동화에서 널리 사용됩니다. 일반적인 응용 분야는 근접 센서에서 신호를 읽는 것, 누르기 버튼,그리고 제한 스위치 (입문), 소레노이드, 소형 릴레이, 표시등등 및 기타 동전기 (출력) 를 제어하는 장치
그것은 분산 I / O가 유익한 기계 제조, 포장 라인 및 재료 처리 시스템에서 응용 프로그램에 적합합니다.
미쓰비시 AJ65SBTB32-8DT 모듈의 주요 사양은 아래 표에서 요약됩니다.
♫ 파라미터 카테고리 ♫ ♫ 사양 세부사항 ♫
∙ ∙ ∙ ∙
∙ ∙장군님∙ ∙모델:AJ65SBTB32-8DT
|
∙∙∙모듈 타입:CC-Link 원격 I/O 모듈 (터미널 블록 유형)
|
∙∙∙네트워크:CC-Link
|
∙∙∙점령된 역:1 역
|
∙ ∙입력 사양∙ ∙입력 포인트:4점
|
∙∙∙입력 타입: DC, 싱크 (긍정 공통)
|
∙∙∙등급 입력 전압:DC 24V
|
∙∙∙가등식 입력 전류:약 7mA
|
∙∙∙작동 전압 범위:DC 19.2 ~ 26.4V (% 5 내의 물결 비율)
|
∙∙∙전압/전류: 14V 이상 / 3.5mA 이상
|
∙∙∙전압/전류:6V 이하 / 1.7mA 이하
|
∙∙∙반응시간:1.5ms 이하
|
∙∙∙격리:광연합기 격리
|
∙ ∙출력 사양∙ ∙출력 포인트:4점
|
∙∙∙출력 타입:트랜지스터, 싱크 (NPN)
|
∙∙∙부하 전압:DC 24V
|
∙∙∙최대 부하 전류:0.5A/점, 1.2A/공용
|
∙∙∙최대 출력 전류:1.0A 10ms 이하
|
∙∙∙전압 하락최대 0.3V (TYP) 0.5A
|
∙∙∙반응시간:오프에서 ON: 0.5ms 이하; ON에서 OFF: 1.5ms 이하 (항압 부하)
|
∙∙∙격리:광연합기 격리
|
∙∙∙보호:과부하, 과전압, 과열 보호
|
∙ ∙전기∙ ∙I/O 모듈 공급 전압:DC 20.4 ~ 26.4V (5% 내의 물결 비율)
|
∙∙∙I/O 모듈 공급 전류:45mA 이하 (DC24V, 모든 점 ON)
|
∙ ∙기계적∙ ∙외부 연결:터미널 블록 (프링 클램프 타입)
|
∙∙∙무게:0.18kg
|
|
속성 |
가치 |
|---|---|
|
사용용 |
MELSEC Q 시리즈 |
|
I/O 수 |
2048 |
|
제조사 시리즈 |
MELSEC Q |
|
입력 타입 |
아날로그, 디지털 |
|
전압 범주 |
5V dc |
|
출력 유형 |
아날로그, 디지털 |
|
통신 포트 유형 |
RS232C |
|
프로그램 용량 |
32kB |
|
프로그래밍 인터페이스 |
컴퓨터, 운영 패널 |
|
길이 |
890.3mm |
|
최대 입력/출력 |
8192 |
|
통신 포트 수 |
1 |
|
너비 |
270.4mm |
|
최대 작동 온도 |
+55°C |
|
크기 |
89.3 x 27.4 x 98mm |
|
깊이 |
98mm |
|
배터리 백업 |
네 |
|
최소 작동 온도 |
0°C |
|
장착형 |
DIN 레일 |
|
기억력 |
94kB |
모델:QJ71FL71-B2-F01
베르2.00.
10BASE2
미쓰비시 QJ71FL71-B2-F01
모델:QJ71FL71-B5-F01
베르2.00.
10BASE5
모델: MITSUBISHI QJ71FL71-B2-F01 QJ71FL71-B5
베르1.00.
10BAASE5
모델 QJ71FL71-B2-F01 QJ71FL71-B2
베르1.00.
10BASE2
