제품 상세 정보:
결제 및 배송 조건:
|
| 모델: | MR-J4-200A | 출력 정격 전압: | 3상 AC170V |
|---|---|---|---|
| 출력 정격 전류: | 17.0A | 전압/주파수: | 3상 200VAC~240VAC, 50/60Hz |
| 무게: | 2.5KG | 상태: | 새로운 |
| 하이 라이트: | 자동 귀환 제어 장치 모터 증폭기,자동 귀환 제어 장치 드라이브 증폭기 |
||

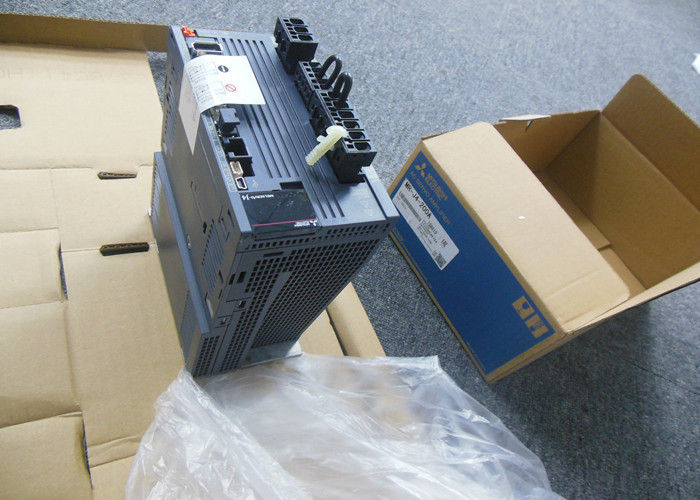

미쓰비시 서보 증폭기 MR-J4-200A 2KW 200V 서보 드라이브 재고 있음
서보 드라이브 사양MR-J4-200A
| 모드 이름 | MR-J4-200A | |
| 재고 품목 | 에스 | |
| 산출 | 정격 전압 | 3상 AC170V |
| 정격 전류(A) | 11.0 | |
|
주회로 힘 공급 |
전압/주파수 | 3상 200VAC~240VAC, 50/60Hz |
| 정격 전류(A) | 10.5 | |
| 허용 전압 변동 | 3상 170VAC ~ 264VAC | |
| 허용 주파수 변동 | 최대 ±5% | |
|
제어 회로 힘 공급 |
전압/주파수 | 단상 AC200V~AC240V, 50/60Hz |
| 정격 전류(A) | 0.2 | |
| 허용 전압 변동 | 단상 170VAC ~ 264VAC | |
| 허용 주파수 변동 | 최대 ±5% | |
| 소비전력(W) | 30 | |
| 인터페이스 전원 공급 장치 | 24VDC±10%(필요 전류 용량: 0.5A(CN8 커넥터 신호 포함)) | |
| 부하 측 인코더 인터페이스 | 미쓰비시 고속 직렬 통신 | |
|
내장의 허용 가능한 회생 전력 회생저항(W) |
100 | |
| 제어 방법 | 사인파 PWM 제어/전류 제어 방식 | |
| 다이나믹 브레이크 | 내장 | |
| 보호 기능 | 과전류차단, 회생과전압차단, 과부하차단(전자서멀), 서보모터과열보호, 엔코더이상보호, 회생이상보호, 부족전압보호, 순시정전보호, 과속도보호, 오차과대보호, 자극 감지 보호, 리니어 서보 제어 오류 보호 | |
|
위치 제어 방법 |
최대 입력 펄스 주파수 | 4Mpps(차동 수신기 사용 시), 200kpps(오픈 컬렉터 사용 시) |
| 포지셔닝 피드백 펄스 | 인코더 분해능: 22비트 | |
| 명령 펄스 배율 | 전자 기어 A/B 배수, A: 1~16777216, B: 1~16777216, 1/10 < A/B < 4000 | |
| 위치 결정 전체 폭 설정 | 0펄스~±65535펄스(지령 펄스 단위) | |
| 과도한 오류 | ±3회전 | |
| 토크 제한 | 파라미터 또는 외부 아날로그 입력으로 설정(0 V DC ~ +10 V DC/최대 토크) | |
|
속도 제어 방법 |
속도 제어 범위 | 아날로그 속도 명령 1:2000, 내부 속도 명령 1:5000 |
| 아날로그 속도 명령 입력 | 0 V DC ~ ±10 V DC/정격 속도(10 V에서의 속도는 | |
| 속도 변동률 |
±0.01% 이하(부하 변동 0~100%), 0%(전력 변동 ±10%) ±0.2%최대(주위온도 25±10℃) 아날로그 속도지령 사용시만 |
|
| 토크 제한 | 파라미터 또는 외부 아날로그 입력으로 설정(0V DC ~ +10 VDC/최대 토크) | |
|
토크 제어 방법 |
아날로그 토크 명령 입력 | 0VDC~±8VDC/최대 토크(입력 임피던스: 10~12kohm) |
| 속도 제한 | 파라미터 또는 외부 아날로그 입력으로 설정(0VDC~±10VDC/정격 속도) | |
| 완전 폐쇄 루프 제어 | 향후 사용 가능 | |
| 안전 기능 | STO(IEC/EN 61800-5-2) | |
| 통신기능 | USB: PC 연결(MR Configurator2 호환) | |
| 구조(IP 등급) | 강제 냉각, 개방(IP20) | |
| 마운팅 닫기 | 가능한 | |
| 무게(kg) | 2.1 | |
유사한 모델:
| 제품 번호 | 설명 |
| MR-J4-100A | 서보 앰프 1KW 200V |
| MR-J4-100A4 | 1KW 서보 증폭기(디지털 또는 아날로그 제어)(400V 3상) |
| MR-J4-100B | 서보 앰프 1KW 200V SSCNET |
| MR-J4-100B4 | 1KW 서보 증폭기(SSCNET III 버스 제어)(400V 3상) |
| MR-J4-10A | 100W 서보 증폭기(디지털 또는 아날로그 제어)(200V 단상 또는 3상) |
| MR-J4-10B | 서보 앰프 100W 200V SSCNET |
| MR-J4-11KA4 | 11KW 서보 증폭기(디지털 또는 아날로그 제어)(400V 3상) |
| MR-J4-11KB4 | 11KW 서보 증폭기(SSCNET III 버스 제어)(400V 3상) |
| MR-J4-15KA4 | 15KW 서보 증폭기(디지털 또는 아날로그 제어)(400V 3상) |
| MR-J4-15KB4 | 15KW 서보 증폭기(SSCNET III 버스 제어)(400V 3상) |
| MR-J4-200A | 서보 앰프 2KW 200V |
| MR-J4-200A4 | 2KW 서보 증폭기(디지털 또는 아날로그 제어)(400V 3상) |
| MR-J4-200B | 서보 앰프 2KW 200V SSCNET |
| MR-J4-200B4 | 2KW 서보 증폭기(SSCNET III 버스 제어)(400V 3상) |
| MR-J4-20A | 서보 앰프 200W 200V |
| MR-J4-20B | 서보 앰프 200W 200V SSCNET |
| MR-J4-22KA4 | 22KW 서보 증폭기(디지털 또는 아날로그 제어)(400V 3상) |
| MR-J4-22KB4 | 22KW 서보 증폭기(SSCNET III 버스 제어)(400V 3상) |
| MR-J4-350A | 서보 앰프 3.5KW 200V |
| MR-J4-350A4 | 3.5KW 서보 증폭기(디지털 또는 아날로그 제어)(400V 3상) |
| MR-J4-350B | 서보 앰프 3.5KW 200V SSCNET |
| MR-J4-350B4 | 3.5KW 서보 증폭기(SSCNET III 버스 제어)(400V 3상) |
| MR-J4-40A | 서보 앰프 400W 200V |
| MR-J4-40B | 서보 앰프 400W 200V SSCNET |
| MR-J4-500A | 서보 앰프 5KW 200V |
더:
| 제품 번호 | 설명 |
| MR-J4-500A4 | 5KW 서보 증폭기(디지털 또는 아날로그 제어)(400V 3상) |
| MR-J4-500B | 서보 앰프 5KW 200V SSCNET |
| MR-J4-500B4 | 5KW 서보 증폭기(SSCNET III 버스 제어)(400V 3상) |
| MR-J4-60A | 서보 앰프 600W 200V |
| MR-J4-60A4 | 600W 서보 증폭기(디지털 또는 아날로그 제어)(400V 3상) |
| MR-J4-60B | 서보 앰프 600W 200V SSCNET |
| MR-J4-60B4 | 600W 서보 증폭기(SSCNET III 버스 제어)(400V 3상) |
| MR-J4-700A | 서보 앰프 7KW 200V |
| MR-J4-700A4 | 7KW 서보 증폭기(디지털 또는 아날로그 제어)(400V 3상) |
| MR-J4-700B | 서보 앰프 7KW 200V SSCNET |
| MR-J4-700B4 | 7KW 서보 증폭기(SSCNET III 버스 제어)(400V 3상) |
| MR-J4-70A | 서보 앰프 750W 200V |
| MR-J4-70B | 서보 앰프 750W 200V SSCNET |
| MR-J40A | 서보 증폭기 2.5AMP 200-230VAC 입력 출력 |
| MR-J40A-S31 | AC 서보 |
| MR-J40A1-UL | AC 서보 증폭기 100-120VAC 50/60HZ |
| MR-J40MA1-UL | 서보 증폭기 단상 100-120VAC 50/60HZ |
| MR-J4W2-1010B | 2축 앰프 200V 1KW-1KW SSCNET |
| MR-J4W2-22B | 2축 앰프 200V 200W-200W SSCNET |
| MR-J4W2-44B | 2축 앰프 200V 400W-400W SSCNET |
| MR-J4W2-77B | 2축 앰프 200V 750W-750W SSCNET |
| MR-J4W3-222B | 3축 앰프 200V 200W-200W-200W SSCNET |
| MR-J4W3-444B | 3축 앰프 200V 400W-400W-400W SSCNET |
| MRJ40AUL | AC 서보 |
| MRJACN15K | 방열판 외부 장착 부착물 |
포장 및 배송
포장 세부사항
종이팩
배달 시간
3~5일 이내
