| 원래 장소: | 일본 |
| 브랜드 이름: | MITSUBISHI |
| 인증: | CE |
| 모델 번호: | Q172LX |

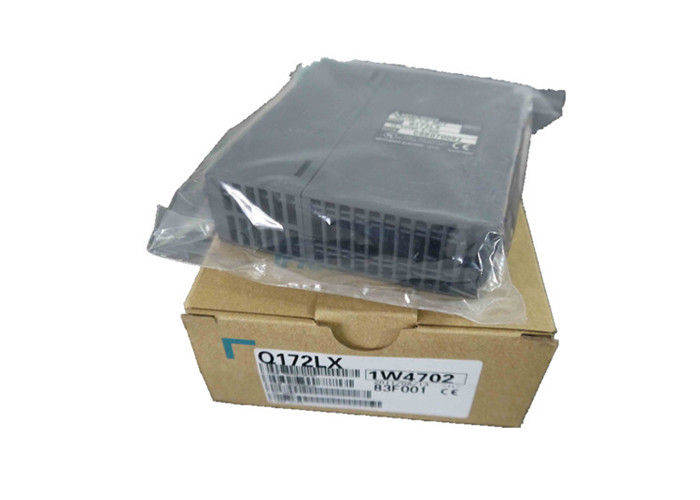

Q172LX 미쓰비시 범용 모델 이중화 전원 공급 장치 모듈
| 제품 시리즈 | MELSEC-Q 시리즈 |
|---|---|
| 제품 유형 | 서보 외부 신호 인터페이스 모듈 |
| 제어 축 수 | 8축 |
| 총 입력 포인트 | 32 포인트(FLS, RLS, STOP, DOG x 8축) |
| 입력 유형 | 싱크/소스(포토커플러 절연) |
| 정격 입력 전압 | 12V DC / 24V DC |
| 정격 입력 전류 | 2mA (12V), 4mA (24V) |
| 작동 전압 범위 | 10.2V DC ~ 26.4V DC (리플 ≤ 5%) |
| ON 전압 / 전류 | ≥ 10V DC / ≥ 2.0mA |
| OFF 전압 / 전류 | ≤ 1.8V DC / ≤ 0.18mA |
| 응답 시간 | 0.4ms (기본), 0.6ms, 1ms (구성 가능) |
| 절연 방법 | 포토커플러 절연(입력 대 내부) |
| 점유 I/O 포인트 수 | 32 포인트(지능형 기능 모듈) |
| 백플레인 전력 소비 | 0.05A @ 5V DC |
| 호환 모션 CPU | Q172HCPU(-T), Q173HCPU(-T), Q172CPUN(-T), Q173CPUN(-T), Q172CPU, Q173CPU |
| 작동 온도 | 0°C ~ +55°C (비응축) |
| 보관 온도 | -20°C ~ +75°C |
| 작동 습도 | 10% ~ 90% RH (비응축) |
| 치수(W×H×D) | 27.4mm × 98.0mm × 90.0mm |
| 무게 | 약 0.15kg |
| 장착 | Q 시리즈 백플레인 (1슬롯) |
| 커넥터 | 40핀 산업용 커넥터 × 1 |
| 인증 | UL, cUL, CE(EMC/RoHS), KC(EMC) |
| 제품 상태 | 단종 (2018/09 이후) |
| 후속 모델 | Q172DLX |
