상세 정보 |
|||
| 상표: | 미쓰비시 | modenl 번호: | Q80BD-J71BR11 |
|---|---|---|---|
| 원산지 국가: | 일본 | 프로그램 용량: | 8개 Ｋ 단계 |
| 기초적 연산 처리 속도 (LD 교육): | 0.12 μs | 입력: | 100 내지 240 Ｖ AC |
| 산출: | 5 Ｖ DC/3 A | 유형: | 과다한 전력 공급 모듈 |
| 강조하다: | 아날로그 인터페이스 단위,다이오드 중복 단위 |
||
제품 설명

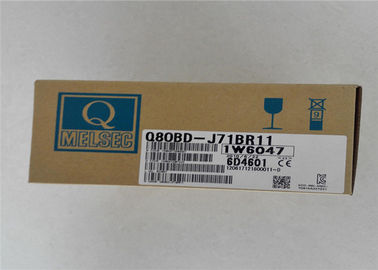

Q80BD-J71BR11 미쓰비시 유니버설 모델 불필요한 전원 공급 모듈
- 네Q80BD-J71BR11설명- 네
미쓰비시 Q80BD-J71BR11는 미쓰비시 Q 시리즈 PLC를 위해 설계된 MELSECNET/H 동축 버스 인터페이스 보드입니다.
그것은 산업 자동화 네트워크 내에서 고속하고 신뢰할 수있는 데이터 통신을 가능하게하며 단일 버스 시스템에서 마스터 또는 로컬 스테이션으로 기능합니다.이 보드는 PCI 슬롯에 설치되어 있으며 일본어와 영어 운영 체제를 지원합니다.
- 네- 네Q80BD-J71BR11특징- 네
- •
- 네고속 네트워크 통합: PLC에 대한 고성능 제어 네트워크 시스템인 MELSECNET/H 네트워크에 통합을 촉진합니다.
. - •
- 네동축 케이블 통신:신뢰할 수 있는 데이터 전송을 위해 3C-2V/5C-2V 동축 케이블을 사용합니다.
. - •
- 네큰 데이터 용량:8192 LX/LY 포인트, 16384 LB 포인트, 16384 LW 포인트를 포함한 광범위한 데이터 교환 포인트를 지원하여 네트워크 전체의 I/O 및 레지스터 데이터의 대용량의 처리를 촉진합니다.
. - •
- 네시스템 통합: Q 시리즈 플랫폼의 일부로 다양한 제어 요구 사항을 충족시키기 위해 유연하고 확장 가능한 시스템 구성을 위해 설계되었습니다.
. - •
- 네CC-Link 호환성:신뢰성 있는 필드 버스 기술을 제공하며, 많은 양의 비트 데이터 (예를 들어, ON/OFF 정보) 및 단어 데이터 (예를 들어, 아날로그 정보) 를 고속 전송할 수 있습니다.순환 전송을 메시지 통신 (간간 전송) 에서 분리하여 신속성을 보장합니다.
.
- 네- 네Q80BD-J71BR11사양과 재료 목적- 네
주요 건설 재료는 산업용 전자 부품에 전형적입니다. 주요 물리적 인터페이스는 특정 커넥터 플러그 (3C-2V, 5C-2V,또는 JIS 표준에 따라 5C-FB 동축 케이블)
.
그 주된 목적은 MELSECNET/H 제어 네트워크 내에서 Q 시리즈 PLC에 고성능, 신뢰할 수 있는 네트워크 연결을 제공하는 것입니다.산업 자동화 환경에서 여러 PLC와 지능형 현장 장치 간의 효율적인 데이터 공유 및 제어
.
- 네- 네Q80BD-J71BR11중요한 매개 변수- 네
|
매개 변수 범주 |
사양 |
|---|---|
| - 네네트워크 유형- 네 |
MELSECNET/H 인터페이스 보드 (마스터/로컬 스테이션)
|
| - 네전송 매개체- 네 |
코아시얼 케이블 (3C-2V/5C-2V JIS C3501, 5C-FB JIS C3502)
|
| - 네커넥터 타입- 네 |
3C-2V, 5C-2V, 5C-FB용 연결 플러그
|
| - 네의사소통 속도- 네 |
10 Mbps
|
| - 네버스 구성- 네 |
단일 버스
|
| - 네연결 가능한 스테이션의 최대 수 (PC 네트워크)- 네 |
32개의 역 (1개의 마스터, 31개의 일반 역)
|
| - 네최대 네트워크 포인트- 네 |
LX/LY: 8192점
|
| - 네네트워크 전체 거리- 네 |
300m (3C-2V를 사용하여), 500m (5C-2V / 5C-FB를 사용하여). 반복기를 사용하여 2.5km까지 확장 할 수 있습니다.
|
| - 네의사소통 방법- 네 |
토큰 버스
|
| - 네동기화 방법- 네 |
프레임 동기화 방법
|
| - 네내부 전류 소비 (5VDC)- 네 |
0.67A
|
| - 네무게- 네 |
0.11kg
|
| - 네설치 슬롯- 네 | PCI 버스 |
PCI Q80BD-J71BR11 버스
일본어/영어 OS 호환.
Q80BD-J71BR11 3C-2V/5C-2V 동축 케이블
단일 버스
컨트롤러 네트워크 (컨트롤/정상적인 스테이션)
PCI MITSUBISHI Q80BD-J71BR11 버스
일본어/영어 OS 호환.
SI/QSI/H-PCF/브로드밴드 H-PCF 광섬유 MITSUBISHI Q80BD-J71BR11 케이블
듀얼 루프
컨트롤러 네트워크 (컨트롤/정상적인 스테이션)
외부 MITSUBISHI Q80BD-J71BR11 전원 공급 기능과 함께
모델:Q80BD-J71GP21-SX.
PCI 버스/PCI-X 버스
일본어/영어 OS 호환.
멀티모드 광섬유 케이블
듀얼 루프
컨트롤러 네트워크 (컨트롤/정상적인 스테이션)
모델: Q80BD-J71LP21G
PCI 버스
일본어/영어 OS 호환.
GI-50/125 광섬유 케이블
듀얼 루프
컨트롤러 네트워크 (컨트롤/정상적인 스테이션)
모델: Q80BD-J71GP21S-SX
PCI 버스/PCI-X 버스
일본어/영어 OS 호환.
멀티모드 광섬유 케이블
듀얼 루프
컨트롤러 네트워크 (통제/정상적인 Q80BD-J71BR11 스테이션)
외부 전원 공급 기능으로
|
속성 |
가치 |
|---|---|
|
사용용 |
MELSEC Q 시리즈 |
|
I/O 수 |
2048 |
|
제조사 시리즈 |
MELSEC Q |
|
입력 타입 |
아날로그, 디지털 |
|
전압 범주 |
5V dc |
|
출력 유형 |
아날로그, 디지털 |
|
통신 포트 유형 |
RS232C |
|
프로그램 용량 |
32kB |
|
프로그래밍 인터페이스 |
컴퓨터, 운영 패널 |
|
길이 |
890.3mm |
|
최대 입력/출력 |
8192 |
|
통신 포트 수 |
1 |
|
너비 |
270.4mm |
|
최대 작동 온도 |
+55°C |
|
크기 |
89.3 x 27.4 x 98mm |
|
깊이 |
98mm |
|
배터리 백업 |
네 |
|
최소 작동 온도 |
0°C |
|
장착형 |
DIN 레일 |
|
기억력 |
94kB |
모델:QJ71FL71-B2-F01
베르2.00.
10BASE2
미쓰비시 QJ71FL71-B2-F01
모델:QJ71FL71-B5-F01
베르2.00.
10BASE5
모델: MITSUBISHI QJ71FL71-B2-F01 QJ71FL71-B5
베르1.00.
10BAASE5
모델 QJ71FL71-B2-F01 QJ71FL71-B2
베르1.00.
10BASE2
