제품 소개과다한 전원 공급 장치 모듈

Q80BD-J71LP21G 미쓰비시 범용 모델 이중화 전원 공급 모듈

멋진 납품 중대한 제품, 완벽한 커뮤니케이션 또한!! A++++

—— 칼로스

중대한 거래. 빠른 선박 및 좋은 서비스. 추천하는!!!!!!!!!

—— gita

제가 지금 온라인 채팅 해요

Q80BD-J71LP21G 미쓰비시 범용 모델 이중화 전원 공급 모듈

큰 이미지 :  Q80BD-J71LP21G 미쓰비시 범용 모델 이중화 전원 공급 모듈

제품 상세 정보:

원래 장소: 일본
브랜드 이름: MITSUBISHI
인증: CE
모델 번호: Q80BD-J71LP21G

결제 및 배송 조건:

최소 주문 수량: 1
가격: Contact
포장 세부 사항: 새로운과 본래
배달 시간: 5-7 일
지불 조건: T/T, 웨스턴 유니온, 페이팔
공급 능력: 100
상세 제품 설명
상표: 미쓰비시 modenl 번호: Q80BD-J71LP21G
원산지 국가: 일본 프로그램 용량: 8개 K 단계
기초적 연산 처리 속도 (LD 교육): 0.12 μs 입력: 100 내지 240 V AC
산출: 5 V DC/3 A 유형: 과다한 전력 공급 모듈
강조하다:

plc 전원 공급 장치 모듈

,

다이오드 중복 단위

Q80BD-J71LP21G Mitsubishi 범용 모델 이중화 전원 공급 장치 모듈





Q80BD-J71LP21G 설명​

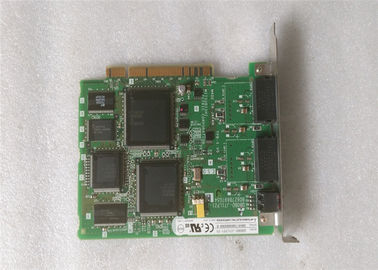

Mitsubishi Q80BD-J71LP21G는 Mitsubishi Q 시리즈 PLC용으로 설계된 GI 광섬유 유형 MELSECNET/H 인터페이스 보드입니다.

. 이 보드는 산업 자동화 네트워크 내에서 고속 및 안정적인 데이터 통신을 가능하게 하며, 이중 버스 시스템에서 마스터 또는 로컬 스테이션으로 작동합니다. 이 보드는 PCI 슬롯에 설치되며 일본어 및 영어 운영 체제를 모두 지원합니다.



Q80BD-J71LP21G 기능​

  • ​고속 네트워크 통합:​​ PLC 및 기타 FA 장치용 고성능 제어 네트워크 시스템인 MELSECNET/H 네트워크에 통합을 용이하게 합니다.

    .



  • ​이중 버스 이중화:​​ 이중화된 버스 구성을 지원하여 기본 버스에 장애가 발생할 경우 백업 통신 경로를 제공하여 시스템 안정성과 가용성을 향상시킵니다.

    .



  • ​장거리 통신:​​ GI(Graded Index)-50/125μm 광섬유 케이블을 사용하여 10Mbps에서 최대 2km의 스테이션 간 거리와 최대 30km의 총 네트워크 확장 거리를 지원하는 장거리 통신을 가능하게 합니다.

    .



  • ​대용량 데이터 용량:​​ 8192 LX/LY 포인트, 16384 LB 포인트 및 16384 LW 포인트를 포함하여 상당한 수의 데이터 교환 포인트를 지원하여 네트워크 전체에서 대량의 I/O 및 레지스터 데이터 처리를 용이하게 합니다.

    .



  • ​원활한 시스템 통합:​​ 단순한 I/O에서 복잡한 처리까지 다양한 제어 요구 사항을 충족하는 유연하고 확장 가능한 시스템 구성을 위해 설계된 Q 시리즈 플랫폼의 일부입니다.

    .



Q80BD-J71LP21G 사양 및 재료 목적​

주요 구성 재료는 커넥터 및 PCI 인터페이스용 금속, 내부 회로용 실리콘을 포함하여 산업 등급 전자 부품에 일반적입니다. 주요 물리적 인터페이스는 광섬유 케이블 연결을 위한 2코어 광 커넥터 플러그(JIS C5975/5977 표준에 따른 F06/F08)를 포함합니다.

.



주요 목적은 MELSECNET/H 제어 네트워크 내에서 Q 시리즈 PLC에 고성능의 안정적인 네트워크 연결을 제공하여 산업 자동화 환경에서 상당한 거리에서 여러 PLC 및 지능형 현장 장치 간의 효율적인 데이터 공유 및 제어를 가능하게 하는 것입니다.



Q80BD-J71LP21G 중요 매개변수​

매개변수 범주

사양

​네트워크 유형​ MELSECNET/H 인터페이스 보드(마스터/로컬 스테이션)
​전송 매체​ GI-50/125μm 광섬유 케이블
​커넥터 유형​ 2코어 광 커넥터 플러그(F06/F08, JIS C5975/5977)
​통신 속도​ 10Mbps
​버스 구성​ 이중 버스, 이중 루프
​최대 스테이션 수​ 64개 스테이션(1개 마스터, 63개 일반 스테이션)
​최대 스테이션 간 거리​ 2km(10Mbps)
​총 네트워크 확장​ 30km
​I/O 포인트(최대)​ LX/LY: 8192 포인트
LB: 16384 포인트(2KB)
LW: 16384 포인트(32KB)
​내부 전류 소비(5VDC)​ 0.45A
​설치 슬롯​ PCI 버스 슬롯


컨트롤러 네트워크(제어/일반 Q80BD-J71LP21G 스테이션).
외부 전원 공급 장치 기능 포함



속성

사용 대상

MELSEC Q 시리즈

I/O 수

2048

제조업체 시리즈

MELSEC Q

입력 유형

아날로그, 디지털

전압 범주

5V DC

출력 유형

아날로그, 디지털

통신 포트 유형

RS232C

프로그램 용량

32kB

프로그래밍 인터페이스

컴퓨터, 작동 패널

길이

89.3mm

최대 입력/출력

8192

통신 포트 수

1

너비

27.4mm

최대 작동 온도

+55°C

치수

89.3 x 27.4 x 98 mm

깊이

98mm

배터리 백업

최소 작동 온도

0°C

장착 유형

DIN 레일

메모리

94kB





모델: QJ71FL71-B2-F01
Ver.2.00.
10BASE2





Mitsubishi QJ71FL71-B2-F01

모델: QJ71FL71-B5-F01
Ver.2.00.
10BASE5

모델: MITSUBISHI QJ71FL71-B2-F01 QJ71FL71-B5
Ver.1.00.
10BAASE5

모델: QJ71FL71-B2-F01 QJ71FL71-B2
Ver.1.00.
10BASE2
