Q80BD-J71LP21S-25 미쓰비시 범용 모델 이중화 전원 공급 모듈

Name: Q80BD-J71LP21S-25 미쓰비시 범용 모델 이중화 전원 공급 모듈
Brand: Shenzhen Wisdomlong Technology CO.,LTD
SKU: Q80BD-J71LP21S-25
Price: 10000.00 USD
Availability: InStock

제품 상세정보:

원래 장소:	일본
브랜드 이름:	MITSUBISHI
인증:	CE
모델 번호:	Q80BD-J71LP21S-25

상세 정보

원래 장소:

일본

브랜드 이름:

MITSUBISHI

인증:

모델 번호:

Q80BD-J71LP21S-25

상표:

미쓰비시

modenl 번호:

Q80BD-J71LP21S-25

원산지:

일본

프로그램 용량:

8개 Ｋ 단계

기초적 연산 처리 속도 (LD 교육):

0.12 μs

입력:

100 내지 240 Ｖ AC

산출:

5 Ｖ DC/3 A

유형:

과다한 전력 공급 모듈

강조하다:

High Light

강조하다:

아날로그 인터페이스 단위

다이오드 중복 단위

거래 정보

최소 주문 수량:

가격:

Contact

포장 세부 사항:

새로운과 본래

배달 시간:

5-7 일

지불 조건:

T/T, 웨스턴 유니온, 페이팔

공급 능력:

100

제품 설명

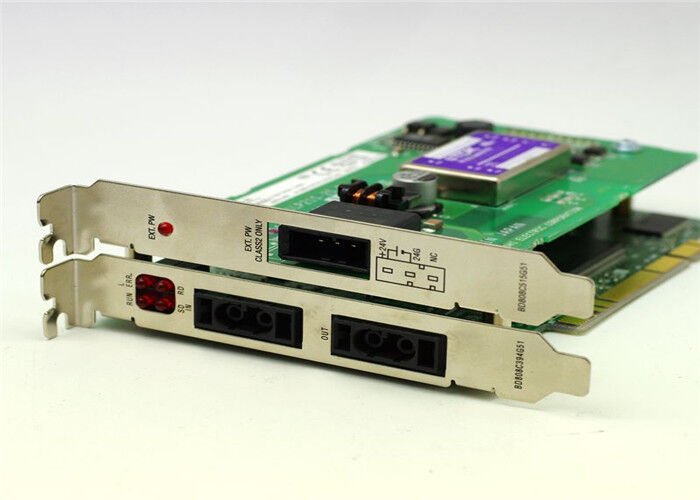

미쓰비시 유니버설 모델 Q80BD-J71LP21S-25 부재 전원 공급 모듈

Q80BD-J71LP21S-25설명

미쓰비시 Q80BD-J71LP21S-25는 MELSEC Q 시리즈 프로그래밍 가능한 논리 제어기 (PLC) 를 위해 설계된 전문 인터페이스 보드입니다. 이 모듈은 주요 기본 단위 인터페이스로 기능합니다.PLC의 CPU와 MELSECNET/H 네트워크 사이에 동축 버스 연결을 사용하여 초고속 데이터 통신을 가능하게 하는그것은 공장 자동화, 프로세스 제어, 데이터 교환과 같은 높은 신뢰성과 결정적인 데이터를 필요로하는 대규모 분산 제어 시스템에 설계되었습니다.그리고 대용량 기계이 모듈은 여러 PLC가 데이터를 원활하게 공유할 수 있는 강력하고 탄력적인 제어 네트워크를 구축할 수 있습니다.

Q80BD-J71LP21S-25특징

•
MELSECNET/H 동축 버스 연결:신뢰성 있는 동축 케이블을 이용한 초고속 실시간 제어 네트워크를 구축하여 여러 PLC 스테이션 사이의 데이터 링크 시스템을 만들 수 있습니다.
•
메인 베이스 유닛 인터페이스:Q 시리즈 PLC의 주 기본 단위로 직접 설치하여 제어 스테이션의 주요 네트워크 인터페이스로 사용됩니다.
•
고속 데이터 전송:네트워크 모듈 간의 효율적인 데이터 공유 및 메시징을 위해 빠른 순환 전송 및 일시 전송을 지원합니다.
•
네트워크 진단:네트워크 상태를 모니터링하고 오류를 탐지하고 시스템 유지보수를 단순화하기 위한 포괄적인 진단 기능을 갖추고 있으며, 이를 통해 전체 시스템 신뢰성을 향상시킵니다.
•
불필요한 기능 지원:비중있는 응용 프로그램에서 가용성을 향상시키고 다운타임을 방지하기 위해 불필요한 시스템의 일부로 사용할 수 있습니다.
•
간단한 구성:네트워크 매개 변수 및 데이터 링크 설정은 Mitsubishi Electric의 표준 엔지니어링 소프트웨어인 GX Works2를 사용하여 편리하게 구성할 수 있습니다.

Q80BD-J71LP21S-25재료 및 응용

•
소재:이 모듈은 탄탄한 금속 케이스로 구성되어 있으며 산업용 내구성을 위해 설계된 PCB에 고품질의 전자 구성 요소를 사용합니다.
•
주요 응용 분야:이 모듈은 강력하고 빠른 PLC 네트워크를 요구하는 응용 프로그램에서 사용됩니다.
- •
  공장 자동화 (FA) 시스템
- •
  고속 생산 라인 제어
- •
  프로세스 제어 시스템
- •
  대규모 건물 관리 시스템
- •
  여러 컨트롤러 사이의 결정적 데이터 교환을 필요로 하는 시스템.

Q80BD-J71LP21S-25중요 한 매개 변수

다음 표에는 Q80BD-J71LP21S-25 모듈의 주요 기술 사양이 나열되어 있습니다.

매개 변수	사양
모델- 네	Q80BD-J71LP21S-25
제품 시리즈- 네	MELSEC Q 시리즈
모듈 유형- 네	MELSECNET/H 코아시얼 버스 인터페이스 보드 (주 기기용)
네트워크 유형- 네	MELSECNET/H (동축버스)
전송 속도- 네	25 Mbps
연결 방법- 네	코아시얼 버스 (Dedicated coaxial cable)
장착 위치- 네	주 기지 단위 (점유 1 슬롯)
필요한 전원 공급 장치- 네	기본 단위의 전원 공급 모듈에서 5VDC
네트워크별 최대 역- 네	64개의 역
역당 최대 연결점- 네	8192점 (주기적 전송)
작동 온도- 네	0°C ~ 55°C
저장 온도- 네	-25°C ~ 75°C
호환성 있는 소프트웨어- 네	GX 워크2, GX 개발자
표준 / 인증- 네	CE, UL, cUL 등완전 한 목록 을 위해 최신 설명서 를 참조)

성능 사양

1 네트워크의 최대 링크 포인트 수	LX/LY
	LB
	LW
1局あたり最大リンクポイント数	PC間ネット
통신 속도
최대 연결국 수	PC間ネット
1 네트워크의 총 연장 거리는
가장 가까운 거리
통신 케이블
適合 코넥타
최대 네트워크 수
최대 그룹 수
伝送路形式
통신 방법
同期方式
표기식
전송 형식
誤り制御方式 오류 제어 방식
装着 가능한 枚数
装着 슬롯
占有 슬롯
외부 공급 전원	전압
	전류
DC5V 내부 소비 전류
질량

8192점

16384점 (MELSECNET/10モード時:8192점)

・MELSECNET/Hモード,MELSECNET/10モード:
・MELSECNET/H 확장モード:{(LY+LB)÷8+(2×LW)}

25Mbps/10Mbps

64局 (경영局):1, 보통局:63)

30km

SI 케이블:200m ((25Mbps),500m ((10Mbps)
H-PCF 케이블: 400m ((25Mbps),1km ((10Mbps)
광역H-PCF 케이블:1km
QSI 케이블:1km

SI/H-PCF/広帯H-PCF/QSI 광섬유 케이블

2芯光コネクタ 플러그
F06/F08相当品 (JIS C5975/5977 기준)

239

32 ((MELSECNET/10モード時:9)

二重ループ

이야기하는 방법

フレーム同期方式

NRZI 방식

HDLC 기준 (프레임 형태)

CRC(X¹⁶+X¹²+X⁵+1) 와 시간변화로 인한 리트라이

최대 4개

PCI 슬롯 (반 크기)

2슬롯

DC20.4~31.2V

0.16A

0.46A

0.20kg

일반 사양

사용 주변 온도
保存 주변 온도
사용 환경 습도
주변 습도를 보존
耐振動	JIS B 3502, IEC 61131-2에 적합합니다.	断続的な振動がある場合
		連続的な振動がある場合
충격을 견딜 수 있어
사용 분위기
사용 표지
設置 장소
オーバボルテージカテゴリ
오염도

0°55°C

-25°C~75°C

5~95% RH, 노출 없이

주파수: 5.8.4Hz, 진폭:3.5mm
주파수:8.4~150Hz, 정식 가속:9.8m/s²
掃引回数:X,Y,Z 각 방향 10회

주파수: 5.8.4Hz, 진폭:1.75mm
주파수:8.4~150Hz, 정식 가속:4.9m/s²

JIS B 3502, IEC 61131-2에 적합합니다.
(147m/s)²XYZ3 방향 각3회)

腐食性ガス 없는 것

0~2000m

제어판 안

2以下

우리의 장점 제품:

[Honeywell]모듈 DCS / PLC

델타V 모듈/서보 모터

[ABB]입출력 모듈

[AB]모듈 / 터치 스크린

압력과 온도 전송기

[요코가와]압 전송기

[야스카와]서보 드라이브 / 세보 모터

[미츠부시]서보 드라이브 / 세보 모터

[GE]IC69시리즈 PLC/ Fanuc 서보 모터 및 드라이브

(모디콘,SMC,SICK,NORGREN,시멘스 등)
