상세 정보 |
|||
| 상표: | 미쓰비시 | modenl 번호: | QJ71GF11-T2 |
|---|---|---|---|
| 원산지 국가: | 일본 | 프로그램 용량: | 8개 Ｋ 단계 |
| 기초적 연산 처리 속도 (LD 교육): | 0.12 μs | 입력: | 100 내지 240 Ｖ AC |
| 산출: | 5 Ｖ DC/3 A | 유형: | 과다한 전력 공급 모듈 |
| 강조하다: | 아날로그 인터페이스 단위,다이오드 중복 단위 |
||
제품 설명

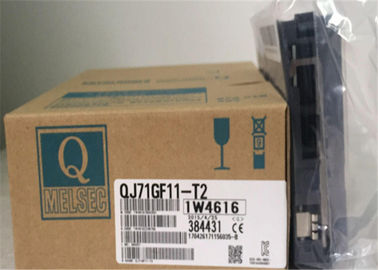

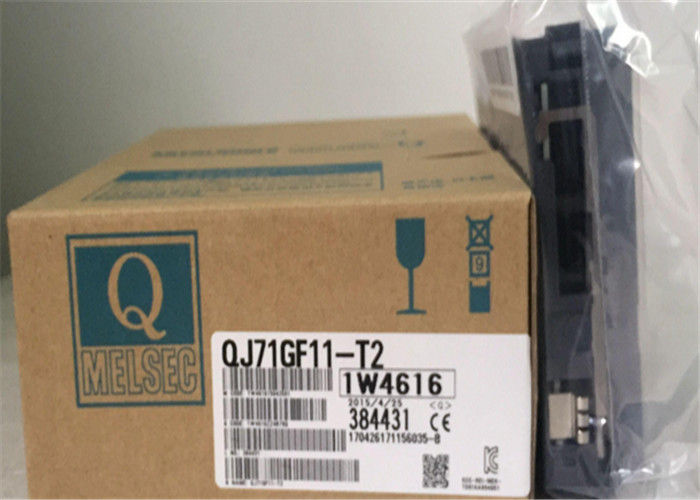

QJ71GF11-T2 미쓰비시 유니버설 모델 부재 전원 공급 모듈
QJ71GF11-T2설명- 네
미쓰비시QJ71GF11-T2란CC-Link IE 현장 네트워크 마스터/지방 모듈MELSEC-Q 시리즈 프로그래밍 가능한 논리 제어기 (PLC) 를 위해 설계되었습니다. 산업 네트워크 내에서 고속, 대용량 데이터 통신을 가능하게합니다.마스터 스테이션이 여러 슬레이브 스테이션과 통신할 수 있도록 하는이 모듈은 기가비트 이더넷 (1000BASE-T) 기술을 활용하여 최대 통신 속도를 지원합니다.1Gbps미쓰비시와 함께 작동하도록 설계되었습니다.일반용 CPU(특정 일련 번호 요구 사항) 및 고성능 CPU와 함께 사용할 수 없습니다.그 주요 기능은 자동화 제어를 효율화하기 위해 견고하고 유연한 산업 네트워크 토폴로지를 촉진하는 것입니다.
- 네- 네QJ71GF11-T2특징- 네
- •
- 네고속 통신: 통신 속도가1Gbps표준 1000BASE-T 이더넷 기술을 사용하여 극도로 빠른 데이터 교환과 짧은 사이클 시간을 가능하게 합니다.
. - •
- 네유연한 네트워크 토폴로지: 지원합니다.선형별, 그리고반지네트워크 토폴로지 또는 이 중 혼합. 이것은 다른 공장 층 구성에 맞게 네트워크 레이아웃을 설계하는 데 상당한 유연성을 제공합니다.
. - •
- 네큰 네트워크 용량연결할 수 있습니다.121개 역단일 네트워크 (1 마스터 스테이션 및 120 슬래브 스테이션), 많은 수의 장치를 지원
. - •
- 네높은 데이터 용량: 네트워크 수준에서 RX와 RY를 위해 각각 16K 포인트와 RWr와 RWw를 위해 각각 8K 포인트를 포함하여 데이터 교환을위한 상당한 링크 포인트를 제공합니다.
. - •
- 네표준 이더넷 케이블: 상용 카테고리 5e 또는 더 잘 보호 된 트위스트 된 짝 (STP) 이더넷 케이블을 사용합니다. 유선 비용을 줄이는 데 도움이됩니다.
. - •
- 네프로그래밍 도구와 쉽게 통합됩니다.: GX 워크스2와 같은 프로그래밍 소프트웨어에 쉽게 연결할 수 있습니다. 그것은 자동 교차 / 직선 케이블 탐지 및 직접 CPU 연결을 위한 단순화된 IP 설정,네트워크 설정을 더 쉽게 하는 것
.
- 네- 네QJ71GF11-T2재료 및 주요 응용- 네
- •
- 네자료: 인쇄 회로 보드 (PCB) 의 산업용 전자 부품으로 구성되어 기계적 스트레스, 진동,산업환경의 전형적인 전기 소음.
- •
- 네주요 애플리케이션: 이 모듈은 고속, 신뢰할 수 있는 데이터 통신이 필수적인 산업 자동화 및 프로세스 제어 시스템에 설계되었습니다. 대표적인 응용 분야는 다음과 같습니다.
- •
대형 제조 자동화 라인
- •
화학, 석유 및 가스 같은 산업의 프로세스 제어 시스템
- •
건물 관리 시스템
- •
물 및 폐수 처리 시설 통제
- •
포장 및 재료 처리 시스템
- •
- 네- 네QJ71GF11-T2주요 사양- 네
|
매개 변수 |
사양 |
|---|---|
| - 네모델 번호- 네 | QJ71GF11-T2 |
| - 네모듈 타입- 네 | CC-Link IE 현장 네트워크 마스터/지방 모듈 |
| - 네호환되는 PLC- 네 | MELSEC-Q 시리즈 (일반용 CPU만) |
| - 네역 수- 네 | 121 최대 (1 마스터, 120 노예) |
| - 네의사소통 속도- 네 | 1Gbps |
| - 네네트워크 토폴로지- 네 | 선형, 별, 반지 |
| - 네통신 케이블- 네 | CAT5e 이상, 보호된 트위스트 페어 (STP) |
| - 네최대 역 거리- 네 | 100m |
| - 네전체 연장 거리- 네 | 12000m (선형, 121 역) |
| - 네연결점 (네트워크)- 네 | RX/RY: 각 16K 포인트; RWr/RWw: 각 8K 포인트 |
| - 네I/O 포인트 점유- 네 | 32점 (인텔리전트) |
| - 네내부 전류 소비 (DC5V)- 네 | 0.85A |
| - 네크기 (H × W × D)- 네 | 98mm × 27.4mm × 115mm |
| - 네무게- 네 | 0.18kg |
