제품 상세 정보:
결제 및 배송 조건:
|
| 상표: | 미쓰비시 | modenl 번호: | QJ71LP21S-25 |
|---|---|---|---|
| 원산지 국가: | 일본 | 프로그램 용량: | 8개 Ｋ 단계 |
| 기초적 연산 처리 속도 (LD 교육): | 0.12 μs | 입력: | 100 내지 240 Ｖ AC |
| 산출: | 5 Ｖ DC/3 A | 유형: | 과다한 전력 공급 모듈 |
| 강조하다: | 아날로그 인터페이스 단위,plc 전원 공급 장치 모듈 |
||

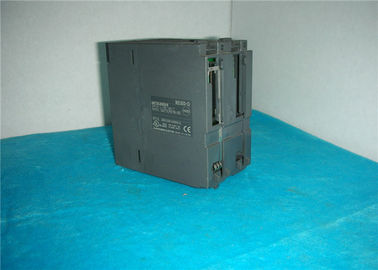

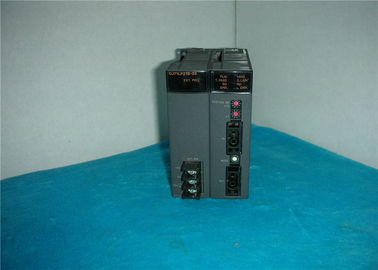

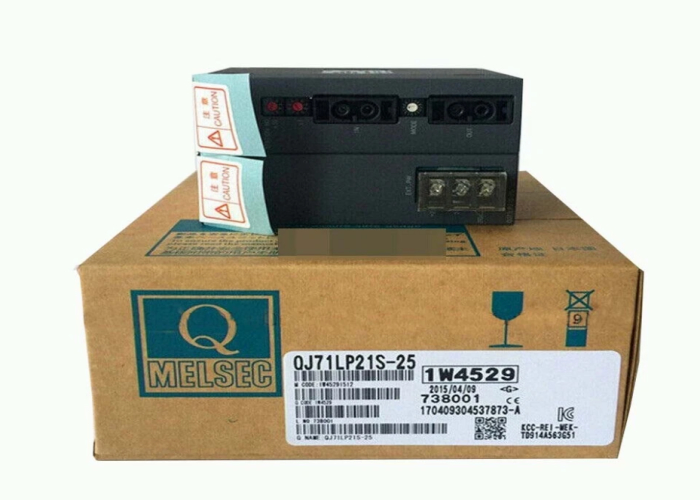

QJ71LP21S-25 미쓰비시 유니버설 모델 불필요한 전원 공급 모듈
미쓰비시 QJ71LP21S-25는 고성능입니다.SI/QSI 광섬유 네트워크 모듈미쓰비시 Q 시리즈 프로그래밍 가능한 논리 제어기 (PLC) 시스템에 설계되었습니다.원격 마스터 스테이션MELSECNET/H 및 MELSECNET/10H 산업 네트워크 시스템 내에서 대규모 산업 자동화 애플리케이션에서 고속, 신뢰할 수 있는 데이터 통신을 지원합니다.이 모듈은듀얼 링네트워크 토폴로지, 시스템 과잉성 및 신뢰성을 향상시킵니다.외부 전원 공급 기능, 까다로운 환경에서도 안정적인 작동을 보장합니다. PLC (PLC-to-PLC 네트워크) 사이의 통신을 촉진하고 원격 I/O 스테이션 (원격 I/O 네트워크) 을 관리 할 수 있습니다.제조업과 같은 산업에서 분산 제어 시스템에 이상적입니다., 프로세스 제어 및 에너지
- 네고속 통신:전송 속도가25 Mbps(MELSECNET/H 모드에서 10 Mbps)
.
- 네듀얼 링 토폴로지:케이블 끊기 또는 역 장애의 경우 대체 통신 경로를 제공함으로써 네트워크 신뢰성과 과잉성을 향상시킵니다.
.
- 네큰 네트워크 용량:최대 64개의 역PLC-to-PLC 네트워크에서 (1 컨트롤 스테이션, 63 정상 스테이션) 그리고 최대65개 역원격 I/O 네트워크에서 (1 원격 마스터 스테이션, 64 원격 I/O 스테이션)
.
- 네연장 거리:최대 네트워크 거리를 지원합니다.30km, 케이블 종류와 전송 속도에 따라 역 사이의 최대 거리는 200m에서 1km까지
.
- 네높은 데이터 용량:상당한 네트워크 포인트를 제공합니다: LX/LY (8192 포인트), LB (16384 포인트) 및 LW (16384 포인트)
.
- 네외부 전원 공급:외부 전원 입력 (DC 20.4-31.2V) 을 탑재하여 운영 안정성을 향상시킵니다.
.
- 네강력한 통신 프로토콜:토큰 버스 통신 방법, 프레임 동기화 및 CRC 오류 제어 및 데이터 무결성을 위해 타임 아웃 재시험과 함께 HDLC 프레임 형식을 사용합니다.
.
- 네재료:모듈은 산업용 전자 부품으로 구성되어 있으며, 일반적으로 통합 회로, 광 인터페이스,그리고 탄탄한 플라스틱 또는 금속 가구특정 재료 구성이 Mitsubishi의 독점이지만 산업 환경에서 내구성 및 신뢰할 수있는 작동을 위해 설계되었습니다.
- 네주요 용도:그것은 고속 및 신뢰할 수있는 데이터 통신을 필요로하는 대규모 산업 자동화 시스템에서 널리 사용됩니다.
- 네공장 자동화:여러 PLC, 원격 I/O 스테이션 및 지능형 장치 스테이션을 큰 제조 층에 연결합니다.
.
- 네프로세스 제어:화학, 석유 및 가스 및 수처리 같은 산업의 분산 프로세스의 모니터링 및 제어
.
- 네전력 분배 시스템:전력 생산 및 유통 시설에 제어 및 모니터링 시스템을 통합
.
다음 표는 미쓰비시 QJ71LP21S-25 모듈의 주요 사양을 요약합니다.
|
매개 변수 범주 |
사양 |
세부 정보 / 가치 |
|---|---|---|
| - 네모델 번호- 네 | QJ71LP21S-25 | |
| - 네모듈 타입- 네 | MELSECNET/H 네트워크 모듈 (SI/QSI 광섬유, 원격 마스터 스테이션) | |
| - 네네트워크 유형- 네 | PLC-to-PLC 네트워크, 원격 I/O 네트워크 | |
| - 네역 수- 네 | PLC에서 PLC | 64개의 스테이션 (1개의 컨트롤, 63개의 정상) |
| 원격 I/O | 65개의 스테이션 (1개의 원격 마스터, 64개의 원격 I/O) | |
| - 네전송 속도- 네 | 25 Mbps, 10 Mbps (MELSECNET/H 모드: 10 Mbps) | |
| - 네네트워크 토폴로지- 네 | 듀얼 링 | |
| - 네전체 네트워크 거리- 네 | 30km | |
| - 네스테이션 거리 (25Mbps)- 네 | SI 케이블 | 200m |
| H-PCF 케이블 | 400m | |
| 광대역 H-PCF / QSI | 1km | |
| - 네I/O 포인트 (최대)- 네 | LX/LY | 8192점 |
| LB | 16384점 | |
| LW | 16384점 | |
| - 네외부 전원 공급- 네 | 전압 | DC 20.4 ~ 31.2V |
| 전류 | 0.20A | |
| - 네내부 소비 (DC5V)- 네 | 0.55A | |
| - 네연결 케이블- 네 | SI, H-PCF, 광대역 H-PCF, QSI 섬유 케이블 | |
| - 네커넥터 타입- 네 | 2코어 광섬유 플러그 | |
| - 네차원 (H x W x D)- 네 | 98mm x 55.2mm x 90mm | |
| - 네무게- 네 | 0.20kg |
