미쓰비시 QJ71FL71-B2 유니버설 모델 부재 전원 공급 모듈

Name: 미쓰비시 QJ71FL71-B2 유니버설 모델 부재 전원 공급 모듈
Brand: Shenzhen Wisdomlong Technology CO.,LTD
SKU: QJ71FL71-B2
Price: 10000.00 USD
Availability: InStock

제품 상세정보:

원래 장소:	일본
브랜드 이름:	MITSUBISHI
인증:	CE
모델 번호:	QJ71FL71-B2

상세 정보

원래 장소:

일본

브랜드 이름:

MITSUBISHI

인증:

모델 번호:

QJ71FL71-B2

상표:

미쓰비시

modenl 번호:

QJ71FL71-B2

원산지 국가:

일본

프로그램 용량:

8개 Ｋ 단계

기초적 연산 처리 속도 (LD 교육):

0.12 μs

입력:

100 내지 240 Ｖ AC

산출:

5 Ｖ DC/3 A

유형:

과다한 전력 공급 모듈

강조하다:

High Light

강조하다:

아날로그 인터페이스 단위

plc 전원 공급 장치 모듈

Trading Information

최소 주문 수량:

가격:

Contact

포장 세부 사항:

새로운과 본래

배달 시간:

5-7 일

지불 조건:

T/T, 웨스턴 유니온, 페이팔

공급 능력:

100

제품 설명

Mitsubishi QJ71FL71-B2 범용 모델 이중화 전원 공급 장치 모듈

QJ71FL71-B2 설명

Mitsubishi QJ71FL71-B2는 FL-NET (OPCN-2) Ver.1.00 인터페이스 모듈로, Mitsubishi Q 시리즈 PLC(Programmable Logic Controller) 시스템용으로 설계되었습니다. PLC가 FL-NET 네트워크 내에서 연결하고 데이터를 교환할 수 있도록 하는 중요한 통신 인터페이스 역할을 합니다. 이는 OPCN-2 사양을 기반으로 하는 개방형 네트워크 표준입니다. 이 모듈은 주로 산업 자동화 네트워크 구축에 사용되어 PLC, CNC 및 기타 공장 자동화 장치 간의 고수준 제어 및 데이터 공유를 용이하게 합니다.

QJ71FL71-B2 특징

•
표준화된 네트워크 프로토콜: FL-NET (OPCN-2) Ver.1.00 표준을 준수하여 다중 공급업체 산업 환경에서 상호 운용성을 보장합니다. .
•
10BASE2 동축 연결: 네트워크 연결을 위해 10BASE2 동축 케이블 인터페이스를 사용하며, 이는 출시 당시 일반적인 산업 표준이었습니다. .
•
데이터 일관성 보장: 특정 네트워크 영역 내에서 32비트 데이터의 일관성을 보장하는 메커니즘을 갖추고 있어 안정적인 제어 시스템 작동에 매우 중요합니다..
•
진단 및 유지 관리 기능: 문제 해결을 돕고 모듈의 상태를 보장하기 위해 하드웨어 테스트 및 자체 루프백 테스트를 포함한 자체 진단 기능을 포함합니다.
•
PING 명령 지원: PING 명령 응답 기능을 지원하여 네트워크 관리자가 네트워크에서 모듈의 연결 상태를 쉽게 확인할 수 있습니다.

QJ71FL71-B2 재료 및 구조

Mitsubishi Q 시리즈 PLC 시스템 내의 특수 구성 요소인 QJ71FL71-B2는 가혹한 산업 환경에서 내구성과 안정적인 작동을 보장하기 위해 산업 등급 재료로 제작되었습니다. Q 시리즈 베이스 유닛에 장착하도록 설계되었습니다. 특정 내부 전자 부품 및 하우징 재료는 온도, 진동 및 노이즈 내성에 대한 산업 표준을 충족하도록 Mitsubishi에서 설계되었습니다. .

QJ71FL71-B2 주요 응용 분야

이 모듈은 Mitsubishi Q 시리즈 PLC를 더 큰 산업 제어 네트워크에 통합하는 데 사용됩니다. 일반적인 응용 분야는 다음과 같습니다.

•
산업 자동화 시스템: 공장 현장에서 PLC, CNC 컨트롤러 및 기타 자동화 기계 간의 통신을 가능하게 합니다.
•
데이터 링크 제어: FL-NET 네트워크의 서로 다른 노드 간에 제어 데이터 및 상태 정보의 교환을 용이하게 합니다.
•
분산 제어 시스템: 표준화된 네트워크 인터페이스를 통해 분산 프로세스의 중앙 집중식 모니터링 및 제어를 허용합니다.

QJ71FL71-B2 중요한 매개변수

아래 표는 Mitsubishi QJ71FL71-B2 모듈의 주요 기술 사양을 요약합니다.

매개변수	사양
모델	Mitsubishi QJ71FL71-B2
모듈 유형	FL-NET (OPCN-2) 인터페이스 모듈
호환 가능한 PLC 시리즈	Mitsubishi Q 시리즈
네트워크 인터페이스	10BASE2
데이터 전송 속도	10 Mbps (반이중)
지원되는 프로토콜 버전	FL-NET (OPCN-2) Ver.1.00

성능 사양

전송 사양	유형
	데이터 전송 속도
	전송 방식
	전기 인터페이스
	전송 프로토콜
	최대 노드 간 거리
	최대 세그먼트 길이
	시스템 내 최대 노드 수
	노드/연결당 최대 노드 수
	최소 노드 간 간격
	순환 데이터 볼륨
	메시지 데이터 볼륨
링크 데이터 사양	공통 메모리 영역
	가상 주소 공간 및 물리적 메모리
	오류 로그 메모리 영역
	상태 메모리 영역
	로컬 노드 네트워크 매개변수 설정 영역
	다른 노드 네트워크 매개변수 설정 영역
	네트워크 매개변수 획득 영역
	장치 프로필 메모리 영역
	메시지 영역 (임시 영역)
점유된 I/O 포인트 수
내부 전류 소비 (5 V DC)
외부 치수	높이
	너비
	깊이
무게

10BASE2

10 Mbps (반이중)

베이스 밴드

IEEE802.3 표준 (CSMA/CD 표준)

UDP/IP FA 링크 프로토콜

925 m

185 m

254

30 유닛/세그먼트

0.5 m

최대 (8 k 비트 + 8 k 워드)/시스템
최대 (8 k 비트 + 8 k 워드)/노드

최대 1024 바이트

영역 1 (비트 영역): 8 k 비트
영역 2 (워드 영역): 8 k 워드

―

512 워드

비트 영역: 2 k 비트
워드 영역: 2 k 워드

128 워드

2048 워드

512 워드

최대 1024 바이트×2 (송신 및 수신 각각 1개)

32 포인트 (I/O 할당: 지능형 32 포인트)

0.60 A

98 mm

27.4 mm

90 mm

0.13 kg

당사의 장점 제품:

[Honeywell]모듈 DCS / PLC

[Emerson]DeltaV 모듈 / 서보 모터

[ABB]입력 출력 모듈

[AB]모듈 / 터치 스크린

[Rosemount]압력 및 온도 트랜스미터

[Yokogawa]압력 트랜스미터

[Yaskawa]서보 드라이브 / 서보 모터

[Mitsubishi]서보 드라이브 / 서보 모터

[GE]IC69 시리즈 PLC/ Fanuc 서보 모터 및 드라이브

(Modicon,SMC,SICK,NORGREN,Siemens 등)

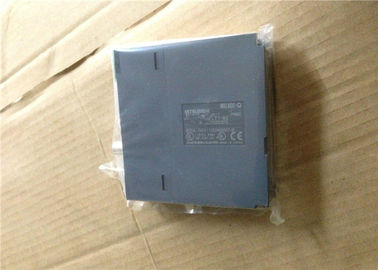

미쓰비시 QJ71FL71-B2 유니버설 모델 부재 전원 공급 모듈 0
