Q68RD3-G 미쓰비시 유니버설 모델 부재 전원 공급 모듈

Q68RD3-G 미쓰비시 유니버설 모델 부재 전원 공급 모듈

제품 상세 정보:

원래 장소: 일본
브랜드 이름: MITSUBISHI
인증: CE
모델 번호: Q68RD3-G

결제 및 배송 조건:

최소 주문 수량: 1
가격: Contact
포장 세부 사항: 새로운과 본래
배달 시간: 5-7 일
지불 조건: T/T, 웨스턴 유니온, 페이팔
공급 능력: 100
최고의 가격 접촉

상세 정보

상표: 미쓰비시 modenl 번호: Q68RD3-G
원산지 국가: 일본 프로그램 용량: 8개 K 단계
기초적 연산 처리 속도 (LD 교육): 0.12 μs 입력: 100 내지 240 V AC
산출: 5 V DC/3 A 유형: 과다한 전력 공급 모듈
강조하다:

아날로그 인터페이스 단위

,

plc 전원 공급 장치 모듈

제품 설명

Q68RD3-G 미쓰비시 유니버설 모델 불필요한 전원 공급 모듈





Q68RD3-G설명

The ​미쓰비시 Q68RD3-G8채널 격리된 RTD (반항 온도 감지기) 입력 모듈MELSEC-Q 시리즈 PLC 시스템에 설계되었습니다. 고 정밀 온도 측정이 가능하며 Pt100, JPt100 및 Ni100과 같은 RTD 센서와 호환됩니다.이 모듈은 신뢰할 수 있는 온도 모니터링이 중요한 산업 자동화 응용 프로그램에 설계되었습니다., 예를 들어 프로세스 제어, HVAC 시스템 및 제조 장비. 그것은 간섭을 최소화하기 위해 채널에서 채널 격리를 특징으로하고 빠르게 지원합니다.실시간 제어에 필요한 정확한 데이터 변환 .

Q68RD3-G주요 특징

  • - 네다채널 입력: 지원합니다.8개의 독립적인 연구개발 입력 채널, 여러 지점에서 동시에 온도 모니터링을 허용 .
  • - 네높은 호환성: 광범위하게 사용되는 연구개발 유형과 함께 작업합니다.Pt100, JPt100, 그리고 Ni100, 넓은 온도 범위를 포함 .
  • - 네고립된 설계: 각 채널은 전기적으로 격리되어 교류를 방지하고 시그널 무결성을 보장합니다. .
  • - 네고해상도: 정밀한 온도 측정과 해상도0.1°C, 정밀도를 필요로 하는 응용 프로그램에 이상적입니다 .
  • - 네진단 능력: 각 채널에 대한 와이어 파업 감지, 빠른 문제 해결 및 유지보수를 촉진 포함 .
  • - 네빠른 변환 속도: 8개의 채널을 모두 변환합니다.320ms, 실시간 제어 시스템에 적합합니다.
  • - 네쉬운 통합: MELSEC-Q 시리즈 PLC 래크에 원활한 설치를 위해 설계되었으며, PLC 프로그래밍 도구를 통해 간단한 구성이 가능합니다.
  • - 네견고한 건축물- 이봐요.알루미늄 합금내구성 및 열악한 조건으로부터 보호 .

Q68RD3-G재료 및 응용

  • - 네자료: 모듈은알루미늄 합금가구, 가볍지만 산업 환경에서 흔히 발견되는 먼지, 진동 및 전자기 간섭으로부터 강력한 보호를 보장합니다.
  • - 네주요 애플리케이션:
    • - 네산업 프로세스 제어: 화학, 의약품 또는 식품 가공 산업의 온도 모니터링.
    • - 네HVAC 시스템: 에너지 관리 및 기후 조절을 위한 건물 자동화에 통합
    • - 네제조업 자동화: 과열을 방지하고 운영 안전을 보장하기 위해 기계 및 생산 라인에서 사용됩니다.
    • - 네데이터 획득 시스템: SCADA 또는 PLC와 결합하여 시간의 온도 동향을 기록하고 분석합니다. .

Q68RD3-G주요 매개 변수 표

Q68RD3-G 모듈의 주요 기술 사양은 다음과 같습니다.

성능 사양

아날로그 입력 포인트 수
채널 수
디지털 출력 온도 측정 값
스케일 값
적용 가능한 저항 온도 감지기
측정 온도 범위 Pt100
JPt100
Ni100
온도 감지 출력 전류
결의
정확성
변환 정확성 Pt100 -200...850 ゚C
-20... 120 ゚C
0...200 ゚C
JPt100 -180... 600 ゚C
-20... 120 ゚C
0...200 ゚C
Ni100 -60...180 ゚C
변환 속도
연결 단절 감지
격리 방법
다이렉트릭 저항 전압
단열 저항
외부 인터페이스
적용 가능한 커넥터
사용된 I/O 포인트 수
내부 전류 소비 (5V DC)
외부 차원 높이
너비
깊이
무게
8점 (8채널)
8개의 채널
16비트 서명된 바이너리 값 (-2000...8500)
16비트 서명된 바이너리 값
Pt100, JPt100, Ni100
-200...850 ̊C
-180~600°C
-60~180°C
10.0mA 이하
0.1 ̊C
정확성 (゚C) = (변환 정확성) + (이용된 저항 온도 감지기의 허용 차이)
±0.8 ̊C (환경 온도: 25±5 ゚C)
±2.4 ̊C (환경 온도: 0...55 ゚C)
±0.3 ̊C (환경 온도: 25±5 ゚C)
±1.1 ̊C (환경 온도: 0...55 ゚C)
±0.4 ̊C (환경 온도: 25±5 ゚C)
±1.2 ̊C (환경 온도: 0...55 ゚C)
±0.8 ̊C (환경 온도: 25±5 ゚C)
±2.4 ̊C (환경 온도: 0...55 ゚C)
±0.3 ̊C (환경 온도: 25±5 ゚C)
±1.1 ̊C (환경 온도: 0...55 ゚C)
±0.4 ̊C (환경 온도: 25±5 ゚C)
±1.2 ̊C (환경 온도: 0...55 ゚C)
±0.4 ̊C (환경 온도: 25±5 ゚C)
±1.2 ̊C (환경 온도: 0...55 ゚C)
320ms/8 채널
사용 가능 (각 채널 독립)
RTD 입력과 프로그래밍 가능한 제어기 전원 공급, RTD 입력 채널 사이에: 트랜스포머 격리
RTD 입력과 프로그래밍 가능한 제어기 전원 공급 장치 사이에: 500 V AC rms 1 분 동안
RTD 입력 채널 사이: 1000V AC rms 1분 동안
RTD 입력장치와 프로그래밍 가능한 제어기 전원 공급장치 사이에 RTD 입력 채널 사이: 500V DC, 10 MΩ 이상
40핀 커넥터
A6CON1, A6CON2, A6CON4 (별로 판매)
16점 (I/O 과임: 지능형 16점)
0.54A
102mm
27.4mm
130mm
0.20kg

우리의 장점 제품:




[Honeywell]모듈 DCS / PLC


델타V 모듈/서보 모터

[ABB]입출력 모듈


[AB]모듈 / 터치 스크린


압력과 온도 전송기


[요코가와]압 전송기


[야스카와]서보 드라이브 / 세보 모터


[미츠부시]서보 드라이브 / 세보 모터


[GE]IC69시리즈 PLC/ Fanuc 서보 모터 및 드라이브

(모디콘,SMC,SICK,NORGREN,시멘스 등)

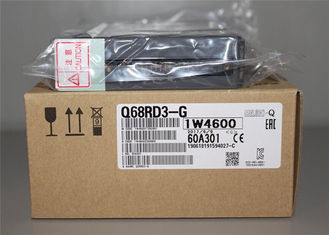

Q68RD3-G 미쓰비시 유니버설 모델 부재 전원 공급 모듈 0
