상세 정보 |
|||
| 상표: | 미쓰비시 | modenl 번호: | Q64DAN |
|---|---|---|---|
| 원산지 국가: | 일본 | 프로그램 용량: | 8개 Ｋ 단계 |
| 기초적 연산 처리 속도 (LD 교육): | 0.12 μs | 입력: | 100 내지 240 Ｖ AC |
| 산출: | 5 Ｖ DC/3 A | 유형: | 과다한 전력 공급 모듈 |
| 강조하다: | plc 전원 공급 장치 모듈,다이오드 중복 단위 |
||
제품 설명

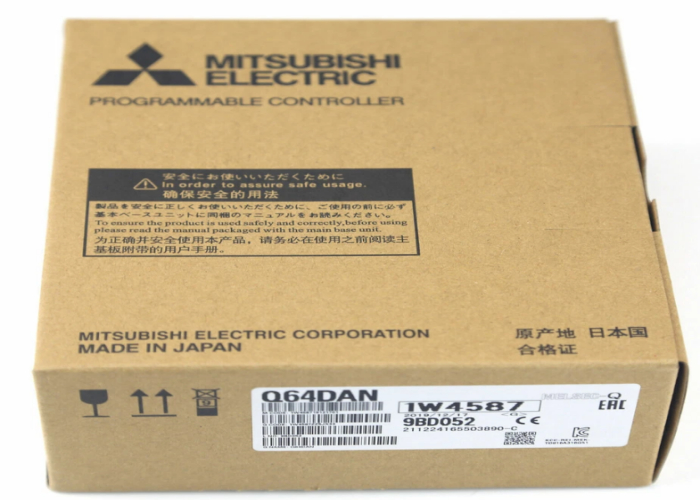

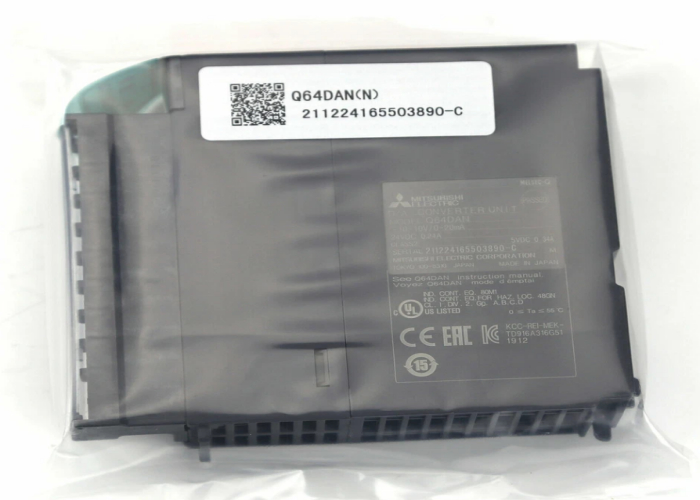

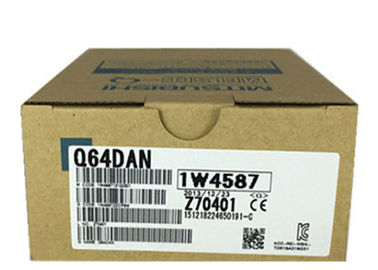

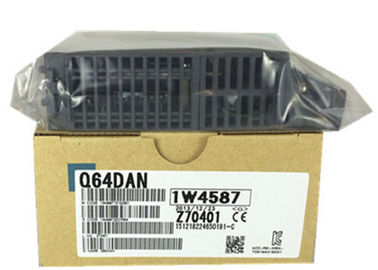

Q64DAN 미쓰비시 범용 모델 이중화 전원 공급 장치 모듈
Q64DAN 설명
미쓰비시 Q64DAN은 미쓰비시 Q 시리즈 프로그래머블 로직 컨트롤러(PLC) 시스템에서 사용하도록 설계된 고성능 아날로그 출력 모듈입니다. 이 모듈은 인버터, 서보 증폭기, 전자 제어 밸브와 같은 광범위한 산업 자동화 장비를 제어하는 데 필수적인 정밀하고 안정적인 아날로그 신호 출력을 제공하도록 설계되었습니다. Q 시리즈 모듈식 아키텍처에 원활하게 통합되어 복잡한 제어 시스템과 다양한 산업 네트워크 프로토콜을 지원합니다.
Q64DAN 기능
- •
고정밀 출력: 연결된 현장 장치를 정밀하게 제어하기 위해 정확한 아날로그 전압/전류 신호를 제공합니다.
- •
다중 채널: 이 모듈은 4개의 독립적인 출력 채널을 갖추고 있어 단일 장치에서 여러 장치를 동시에 제어할 수 있습니다.
. - •
유연한 신호 범위: 다양한 응용 분야 요구 사항에 대한 유연성을 제공하는 전압 및 전류 출력 신호(특정 범위는 아래 매개변수 표에 자세히 설명되어 있음)를 모두 지원합니다.
- •
높은 신뢰성: 산업 환경에서 견고한 성능을 위해 설계되어 안정적인 작동과 긴 수명을 보장합니다.
- •
원활한 시스템 통합: Q 시리즈 베이스 유닛에 쉽게 장착되며 Q 시리즈 CPU와 통신하여 플랫폼의 광범위한 I/O 및 네트워킹 기능을 지원합니다.
.
Q64DAN 재료 및 주요 응용 분야
- •
재료: 이 모듈의 구조는 일반적으로 하우징 및 커넥터에 산업 등급 플라스틱 및 금속을 사용하고, 내부에는 정밀 전자 부품이 포함된 인쇄 회로 기판 어셈블리가 포함됩니다.
- •
주요 응용 분야: 자동차 제조, 화학 처리, 수처리, 식품 및 음료와 같은 산업에서 다음 작업을 포함하여 널리 사용됩니다.
- •
공정 제어(예: 밸브 위치, 유체 유량 제어)
- •
모션 제어(예: 드라이브에 속도 명령 전송)
- •
환경 제어(예: 히터 전원 조절)
- •
테스트 및 측정 시스템
- •
Q64DAN 주요 매개변수
다음 표는 미쓰비시 Q64DAN 모듈의 주요 사양을 요약합니다.
|
매개변수 범주 |
사양 |
세부 정보 / 값 |
|---|---|---|
| 모델 번호 |
Q64DAN |
|
| 채널 수 |
4 채널 |
|
| 출력 신호 유형 |
아날로그 전압 / 아날로그 전류
|
|
| 출력 범위 | 전압 | 0 ~ 5V, 1 ~ 5V, 0 ~ 10V, -10 ~ 10V |
| 전류 | 0 ~ 20mA, 4 ~ 20mA | |
| 디지털 해상도 | 16비트(정밀 제어를 위한 고해상도) | |
| 정확도 | ±0.1% 풀 스케일(이러한 모듈의 일반적인 경우) | |
| 변환 속도 | 채널당 80 μs(최대 속도) | |
| 절연 | 아날로그 및 디지털 회로 간의 포토커플러 절연 | |
| 외부 연결 |
18점 단자대(예: 미쓰비시 A6TBXY36) |
|
| 호환 가능한 PLC 시리즈 |
미쓰비시 Q 시리즈 |
