Q12DCCPU-V 4096 포인트 미쓰비시 유니버설 모델 부재 전원 공급 모듈

Name: Q12DCCPU-V 4096 포인트 미쓰비시 유니버설 모델 부재 전원 공급 모듈
Brand: Shenzhen Wisdomlong Technology CO.,LTD
SKU: Q12DCCPU-V
Price: 10000.00 USD
Availability: InStock

제품 상세정보:

원래 장소:	일본
브랜드 이름:	MITSUBISHI
인증:	CE
모델 번호:	Q12DCCPU-V

상세 정보

원래 장소:

일본

브랜드 이름:

MITSUBISHI

인증:

모델 번호:

Q12DCCPU-V

상표:

미쓰비시

modenl 번호:

Q12DCCPU-V

원산지 국가:

일본

프로그램 용량:

28k 단계

기초적 연산 처리 속도 (LD 교육):

0.12 μs

입력:

100 내지 240 Ｖ AC

산출:

5 Ｖ DC/3 A

유형:

과다한 전력 공급 모듈

강조하다:

High Light

강조하다:

아날로그 인터페이스 단위

plc 전원 공급 장치 모듈

Trading Information

최소 주문 수량:

가격:

Contact

포장 세부 사항:

새로운과 본래

배달 시간:

5-7 일

지불 조건:

T/T, 웨스턴 유니온, 페이팔

공급 능력:

100

제품 설명

Q12DCCPU-V 4096 포인트 Mitsubishi Universal 모델 중복 전원 공급 모듈

제품 설명

Mitsubishi Q12DCCPU-V고성능입니다C- 언어 컨트롤러 모듈Melsec-Q 시리즈 PLC 패밀리에 속합니다. 복잡한 데이터 처리 및 실시간 제어 기능이 필요한 고급 자동화 시스템을 위해 설계되었습니다. 이 모듈을 사용합니다vxworks 버전 6.4실시간 운영 체제 (RTO) 및 C/C ++의 프로그래밍을 지원하므로 고속 계산, 대규모 데이터 처리 및 기존 소프트웨어 라이브러리와의 원활한 통합을 요구하는 응용 프로그램에 이상적입니다. 그것은 최대 지원을합니다4096 I/O 포인트향상된 연결 및 통신 유연성을위한 내장 된 이더넷 및 USB 포트가 포함되어 있습니다.

주요 기능

•
고속 처리: 특정 작업의 경우 34 나노초의 지침 처리 시간으로 복잡한 계산 및 대량 데이터 처리를 빠르게 실행할 수 있습니다..
•
이중 프로그래밍 모드: 둘 다 제공합니다표준 모드그리고 an확장 모드(모드 12), 추가 메모리 및 네트워크 모듈 기능에 대한 액세스를 제공하는 확장 모드와 함께 디버깅 및 향상된 작업에 유용합니다..
•
C/C ++ 프로그래밍 지원: 개발자는 기존 C/C ++ 코드베이스를 활용하여 개발 시간을 줄이고 전용 기능 라이브러리를 통해 직접 하드웨어 액세스를 가능하게 할 수 있습니다..
•
고급 연결: a를 포함한 여러 프로그래밍 인터페이스가 특징입니다12m USB포트와 a115K RS-232인터페이스 (해당되는 경우), 프로그래밍 도구 및 외부 시스템에 대한 쉬운 연결을 용이하게합니다..
•
구조화 된 프로그래밍: Ladder 다이어그램, 명세서 목록, ST (구조화 된 텍스트), SFC 및 FB 등 5 가지 프로그래밍 언어를 지원합니다.
•
큰 메모리 용량: 실질적인 내장 RAM이 장착되어 있으며 프로그램 및 데이터 저장 확장을위한 CF 카드와 같은 외부 메모리 카드를 지원합니다..
•
강력한 진단: 시스템 신뢰성을 보장하고 문제 해결을 단순화하기 위해 지속적인 스캔 모니터링 (0.5ms에서 2000ms까지 구성 가능) 및 결함 감지 기능이 포함됩니다.

재료 및 기본 응용 프로그램

•
재료:이 모듈은 가혹한 환경을 견딜 수 있도록 설계된 강력한 산업 등급 케이스에 보관되어 있습니다. 온도 범위 내에서 안정적으로 작동합니다0 ~ 55 ° C충격 및 진동 저항에 대한 국제 표준을 준수합니다 (JIS B3501, IEC 61131-2).
•
기본 응용 프로그램:
- •
  산업 자동화: 복잡한 기계 제어, 고속 처리 라인 및 정교한 로봇 시스템에 적합합니다.
- •
  데이터 집약적 인 시스템: 비전 검사 시스템 및 데이터베이스 관리 애플리케이션에 이상적인 메모리 용량이 필요합니다..
- •
  맞춤형 제어 솔루션: 실시간 OS 및 파트너 OS 사용자 정의에 대한 지원은 제약, 식품 가공 및 자동차 제조와 같은 부문의 전문 제어 작업에 적합합니다..
- •
  안전하고 독립형 작업: 강화 된 보안 기능은 "PC-Less"자동화를 촉진하여 취약성을 줄이고 시스템 아키텍처를 단순화합니다..

주요 매개 변수 테이블

아래는 Q12DCCPU-V에 대한 필수 기술 사양에 대한 요약입니다.

매개 변수	사양
I/O 포인트 용량	4096 포인트
프로그램 용량	124K 단계
지원되는 프로그래밍 언어	사다리 다이어그램, 명세서 목록, st, sfc, fb, c/c ++
운영 체제	vxworks 버전 6.4
처리 속도	고속 지침 (예 : 34 ns)
일정한 스캔 시간	0.5 ~ 2000ms (0.5ms 단위로 구성 가능)
통신 인터페이스	USB (12m), RS-232 (115K), 이더넷
작동 온도	0 ~ 55 ° C
저장 온도	-25 ~ 75 ° C
전원 공급 장치	5V DC (일반적으로 전용 Q- 시리즈 전원 공급 장치 모듈)
치수 (H × W × D)	98 mm × 27.4 mm × 89.3 mm
무게	약 0.20kg

성능 사양

소프트웨어 사양
운영 체제
프로그래밍 언어
하드웨어 사양
CPU	체계
엔디 언 형식
메모리 용량	작업 램
	표준 램
	표준 ROM
	배터리 백업 램
compactflash 카드	인터페이스
	전원 공급 장치
내장 된 이더넷 포트 (CH1, CH2)	인터페이스
	의사 소통 방법
	데이터 전송 속도
	전송 방법
	최대 세그먼트 길이
	외부 배선에 적용 가능한 커넥터
	지원되는 기능
RS-232 커넥터 (CH3) 사양	인터페이스
	의사 소통 방법
	동기화 방법
	전송 속도
	전송 거리
	데이터 형식	비트를 시작하십시오
		데이터 비트
		패리티 비트
		중지하십시오
	패리티 점검
	합계 체크 코드
	전송 제어
	외부 배선에 적용 가능한 커넥터
USB 커넥터	인터페이스
	커넥터
	전송 속도
	전원 공급 장치
I/O 포인트 수
시계 기능	표시된 정보
	정확성
허용 가능한 순간 정전 시간
내부 전류 소비 (5 V DC)
외부 치수	키
	너비
	깊이
무게

vxworks 버전 6.4

C 언어 (C/C ++)

sh4a

작은 엔디언

128m 바이트

기본 모드 : 3M 바이트
확장 모드 : 0 ... 3M 바이트

기본 모드 : -
확장 모드 : 12m 바이트

기본 모드 : 512k 바이트
확장 모드 : 512k 바이트 ... 3584K 바이트

유형 I (최대 8g 바이트)
II 형 카드는 지원되지 않습니다
모뎀 카드를 포함한 I/O 카드는 지원되지 않습니다

+3.3 v DC, Max. 150 MA

10Base-T/100Base-TX

전체 이중/반 듀플렉스

10Mbps (10Base-T)/100Mbps (100Base-TX)

베이스 밴드

100m

RJ45

자동 협상 기능 (통신 속도/통신 방법의 자동 인식)
자동 MDI/MDIX (직선/교차 케이블의 자동 인식)

RS-232를 준수합니다

전이중/반 듀플렉스

시작 스톱 동기화 방법

9600, 14400, 19200, 28800, 38400, 57600, 115200 bps

최대 15m

7 / 8

1 / 없음

1 / 2

예 (짝수/홀수)/아니오

예/아니오

흐름 제어 (RS/CS 제어)

라운드 커넥터 (10 핀)

USB 2.0 호환

커넥터 유형 미니 B

12Mbps (최고 속도)

자체 전원

4096 포인트 (X/Y0 ... FFF)

연도, 월, 날짜, 시간, 분, 둘째, 요일 (자동 도약 탐지)

일일 오류 : -10.89 ...+8.46 s (0 ... 55 ℃)
일일 오류 : -4.32 ...+5.25 s (25 ℃)

사용 된 전원 공급 장치 모듈에 따라 시간이 다릅니다.

0.97 a

98 mm

27.4 mm

115 mm

0.24 kg

우리의 장점 제품 :

[Honeywell] 모듈 DCS / PLC

[Emerson] Deltav 모듈 / 서보 모터

[ABB] 입력 출력 모듈

[AB] 모듈 / 터치 스크린

[Rosemount] 압력 및 온도 송신기

[요코와] 압력 송신기

[Yaskawa] 서보 드라이브 / 서보 모터

[Mitsubishi] 서보 드라이브 / 서보 모터

[GE] IC69 시리즈 PLC/ FANUC 서보 모터 및 드라이브

(Modicon, SMC, Sick, Norgren, Siemens 등)

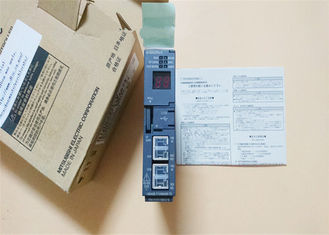

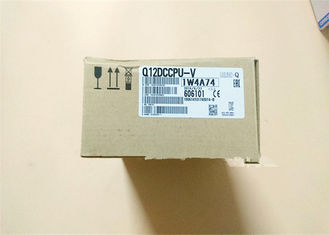

Q12DCCPU-V 4096 포인트 미쓰비시 유니버설 모델 부재 전원 공급 모듈 0
