상세 정보 |
|||
| 상표: | 오론 | 모델: | R88D-KNA5L-ML2 |
|---|---|---|---|
| 기원: | 중국 | ||
| 강조하다: | ac 서보 모터,전기 자동 귀환 제어 장치 모터 |
||
제품 설명

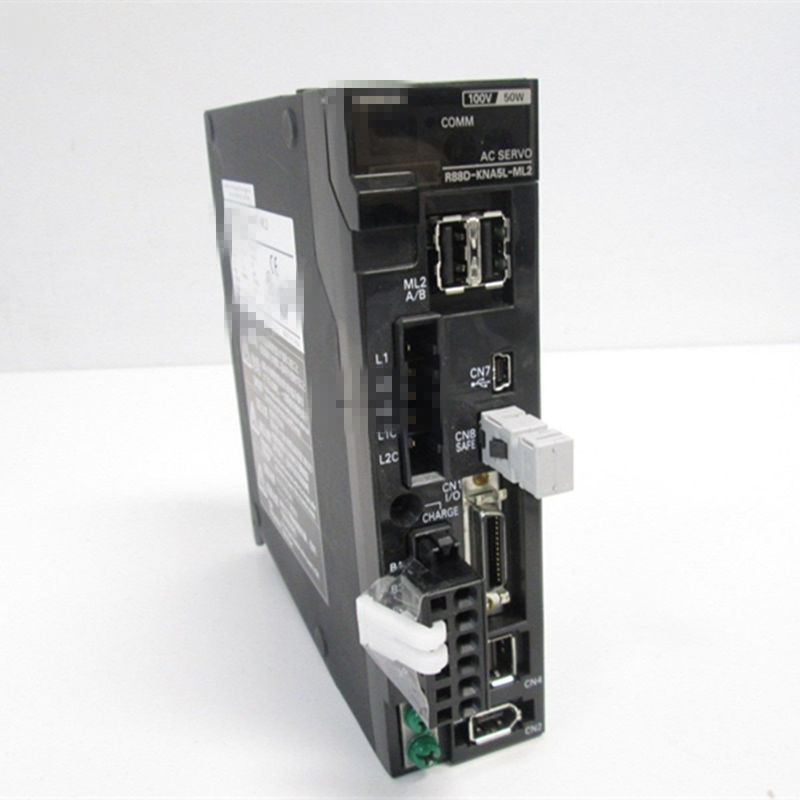

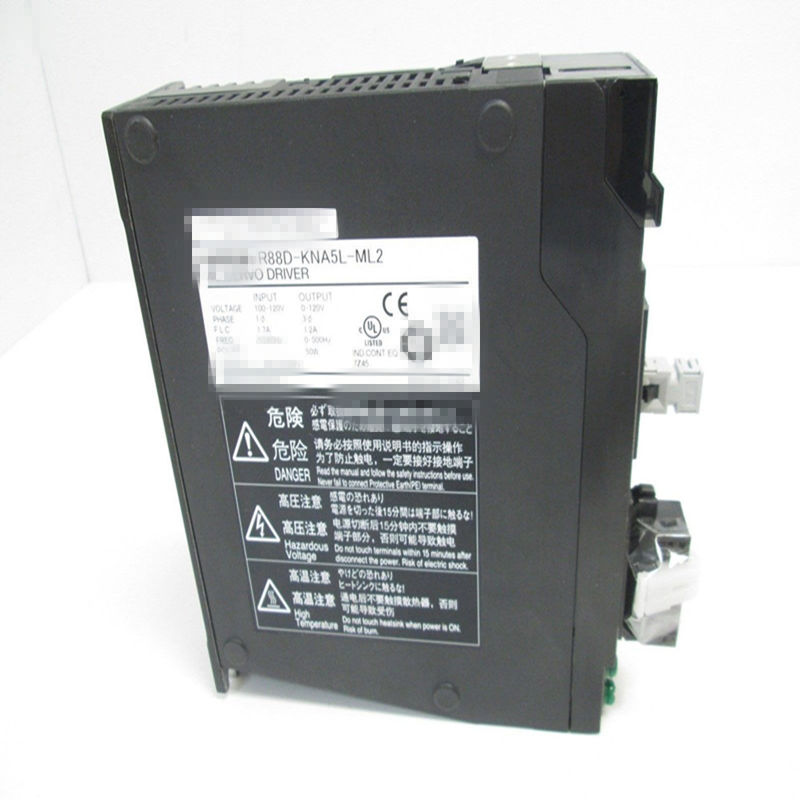

R88D-KNA5L-ML2 OMRON AC 서버 드라이버, MECHATROLINK-II, 단일 단계 100 VAC, 50W
AC 세르보 드라이브
일반 사양
| 항목 | 사양 | ||
|---|---|---|---|
| 주변 작동 온도 및 작동 습도 |
0 ~ +55C, 최대 85% (집화 없이) | ||
| 저장 환경 온도 및 습도 | -20 ~ + 65C, 최대 85% (집화 없이) | ||
| 운영 및 저장 환경 | 부식 가스가 없습니다. | ||
| 진동 저항 | 10~60 Hz, 가속 5.88m/s2또는 그보다 적다 (정확하지 않음) 공명점에서 연속적으로 실행) |
||
| 단열 저항 | 전원 공급 터미널/전력 터미널과 FG 터미널 사이에: 0.5 MΩ 분 (500 VDC 메거에서) |
||
| 다이렉트릭 강도 | 전원 공급/전력 라인 단말기와 FG 단말 사이에: 150/60 Hz에서 1분 동안 500VAC |
||
| 보호 구조 | 패널에 내장 | ||
| 국제 표준 |
유럽연합 지침 | EMC 지침 | EN55011, EN61000-6-2, IEC61800-3 |
| 저전압 지침 |
EN61800-5-1 | ||
| 기계 지침 |
EN954-1 (종목 3), EN ISO 13849-1:2008 (PLc,d), ISO 13849-1:2006 (PLc,d), EN61508 (SIL2), EN62061 (SIL2), EN61800-5-2 (STO), IEC61326-3-1 (SIL2) |
||
| UL 표준 | UL508C | ||
| CSA 표준 | CSA C22.2 번호14 | ||
| 한국 라디오 규정 (KC) | 인증 | ||
참고: 1. 위의 항목은 개별 평가 테스트를 반영합니다. 결과는 복합 조건에서 다를 수 있습니다.
참고: 2. 항상 세르보 드라이브에 대한 모든 연결을 끊기 전에 단열 저항 테스트를 수행합니다.
이 세르보 드라이브가 연결된 상태에서 단열 저항 테스트를 수행하면 세르보 드라이브가 손상될 수 있습니다.
절대 세르보 드라이브에 다이 일렉트릭 강도 테스트를 수행하지 마십시오. 이 예방 조치를 준수하지 않으면
내부 요소를 손상시키는 것.
참고: 3. 일부 세르보 드라이브 부품은 유지 보수가 필요합니다. 자세한 내용은 G5 시리즈 사용자 설명서를 참조하십시오.
관련 매뉴얼에 있는 매뉴얼 번호를 확인하세요.
참고: 2. 항상 세르보 드라이브에 대한 모든 연결을 끊기 전에 단열 저항 테스트를 수행합니다.
이 세르보 드라이브가 연결된 상태에서 단열 저항 테스트를 수행하면 세르보 드라이브가 손상될 수 있습니다.
절대 세르보 드라이브에 다이 일렉트릭 강도 테스트를 수행하지 마십시오. 이 예방 조치를 준수하지 않으면
내부 요소를 손상시키는 것.
참고: 3. 일부 세르보 드라이브 부품은 유지 보수가 필요합니다. 자세한 내용은 G5 시리즈 사용자 설명서를 참조하십시오.
관련 매뉴얼에 있는 매뉴얼 번호를 확인하세요.
특징
100 VAC 입력 전력 소용기
일단계 입력형의 경우
| 항목 | R88D-KNA5L-ML2 | R88D-KN01L-ML2 | R88D-KN02L-ML2 | R88D-KN04L-ML2 | ||
|---|---|---|---|---|---|---|
| 연속 출력 전류 (rms) | 1.2 A | 1.7 A | 2.5A | 4.6 A | ||
| 입력 전력 공급 |
주 회로 | 전원 공급 용량 |
0.4 KVA | 0.4 KVA | 0.5 KVA | 0.9 KVA |
| 전원 공급 전압 |
단相 100~120VAC (85~132V), 50/60Hz | |||||
| 가속 전류 | 1.7 A | 2.6 A | 4.3 A | 7.6 A | ||
| 열 값 *1 | 11W | 16.6W | 21W | 25W | ||
| 통제 회로 |
전원 공급 전압 |
단相 100~120VAC (85~132V), 50/60Hz | ||||
| 열 값 *1 | 4W | 4W | 4W | 4W | ||
| 무게 | 약 0.8kg | 약 0.8kg | 약 1.0kg | 약 1.6kg | ||
| 적용 가능한 최대 모터 용량 | 50W | 100W | 200W | 400W | ||
| 적용 가능 세르보... 모터 (R88M-) |
3,000 r/min 세로모터 |
[INC] | K05030H | K10030L | K20030L | K40030L |
| [ABS] | K05030T | K10030S | K20030S | K40030S | ||
| 2,000 r/min 세로모터 |
[ABS] | - | - | - | - | |
| 1,000 r/min 세로모터 |
[ABS] | - | - | - | - | |
비슷한 모델 제품
| 사양 | 모델 | |
|---|---|---|
| 전원 모델 공급 전압 | 적용 가능한 세르보 모터 용량 | |
| 단전기 100 VAC |
50W | R88D-KNA5L-ML2 |
| 100W | R88D-KN01L-ML2 | |
| 200W | R88D-KN02L-ML2 | |
| 400W | R88D-KN04L-ML2 | |
| 단相/삼相 200VAC |
100W | R88D-KN01H-ML2 |
| 200W | R88D-KN02H-ML2 | |
| 400W | R88D-KN04H-ML2 | |
| 750W | R88D-KN08H-ML2 | |
| 1kW | R88D-KN10H-ML2 | |
| 1.5kW | R88D-KN15H-ML2 | |
| 3단계 200VAC |
2kW | R88D-KN20H-ML2 |
| 3kW | R88D-KN30H-ML2 | |
| 5kW | R88D-KN50H-ML2 | |
| 3단계 400 VAC |
600W | R88D-KN06F-ML2 |
| 1kW | R88D-KN10F-ML2 | |
| 1.5kW | R88D-KN15F-ML2 | |
| 2kW | R88D-KN20F-ML2 | |
| 3kW | R88D-KN30F-ML2 | |
| 5kW | R88D-KN50F-ML2 | |
