제품 상세 정보:
결제 및 배송 조건:
|
| 상표: | 오므론 | 모델: | R7D-BP02H |
|---|---|---|---|
| 기원: | 중국 | 유형: | 서보 드라이브 |
| 하이 라이트: | ewing 기계 자동 귀환 제어 장치 모터,ac 서보 모터 |
||

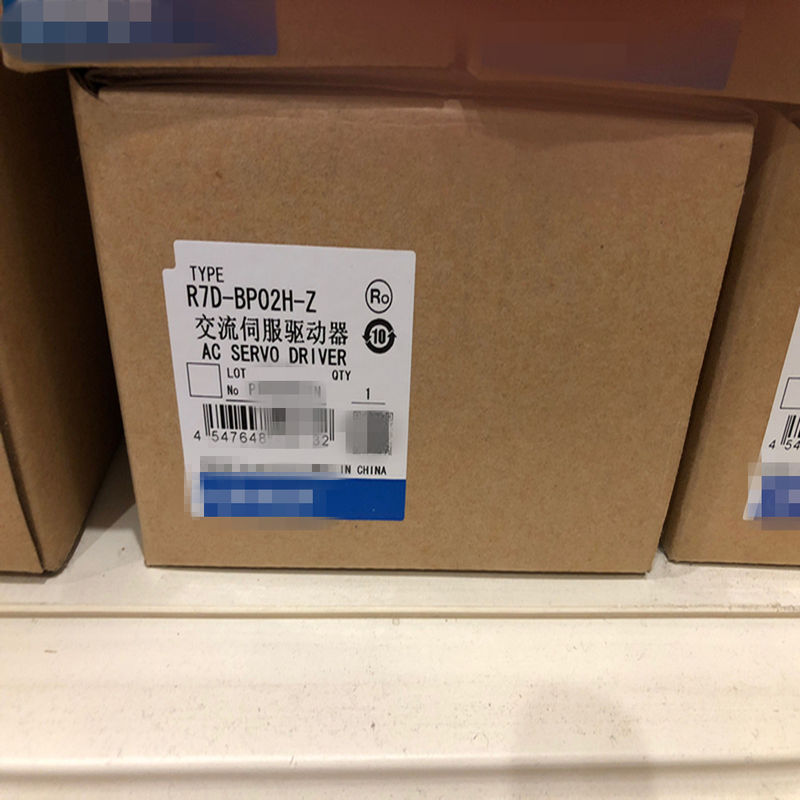

R7D-BP02H OMRON AC 서보 드라이버, 펄스 트레인 입력, 삼상 200VAC, 200W
| 안건 | 명세서 | ||
|---|---|---|---|
| 주변 작동 온도 주변 작동 습도 |
0 ~ 55°C, 최대 90%(결로가 없을 것) | ||
| 주변 보관 온도 주변 보관 습도 |
-20 ~ 65°C, 최대 90%(결로가 없을 것) | ||
| 보관 및 작동 분위기 | 부식성 가스가 없을 것, 먼지가 없을 것, 철분이 없을 것, 습기에 노출되지 않을 것 절삭유 |
||
| 진동 저항 | 10 ~ 60Hz;가속도: 5.9m/s2 (0.6G) 최대 | ||
| 내충격성 | 19.6m/s의 가속도2최대X, Y, Z 방향으로 각각 3회. | ||
| 절연 저항 | 전원/전원선 단자와 프레임 접지 사이: 0.5MΩ. 분(500VDC에서) |
||
| 절연 강도 | 전원/전원선 단자와 프레임 접지간: 1,500 50/60Hz에서 1분간 VAC 각 제어 신호와 프레임 접지 간: AC500V 1분간 |
||
| 고도 | 해발 최대 1,000m(최소 860마력) | ||
| 보호 수준 | 패널에 내장(IP10). | ||
| 국제적인 표준 |
EC 지시문 |
EMC 지침 | EN 55011 클래스 A 그룹 1 EN 61000-6-2 |
| 낮은 전압 지령 |
EN 50178 | ||
| UL 표준 | UL 508C | ||
| cUL 표준 | cUL C22.2 No.14 | ||
| 한국 전파 규정 (KC) |
인증 | ||
| 안건 | 서보 드라이브 모델 | |||
|---|---|---|---|---|
| R7D-BP01H | R7D-BP02HH | R7D-BP02H | R7D-BP04H | |
| 연속 출력 전류(rms) | 1.0A | 1.6A | 1.6A | 2.5A |
| 순간 최대 출력 전류(rms) | 3.3 에이 | 4.9A | 4.9A | 7.8A |
| 전원 공급 장치 용량 | 0.27KVA (0.30KVA) * |
0.35KVA | 0.42KVA | 0.69KVA (0.77KVA) * |
| 입력 전원 전압(주회로) | 단상 및 삼상 모두 200~240VAC(170~264V), 50/60Hz |
|||
| 입력 전원 공급 전류(rms)(주 회로) |
0.7A (1.5A) * |
1.6A | 1.1A | 1.8A (3.5A) * |
| 발열량(주회로) | 14W | 16W | 20W | 26W |
| 제어 방법 | 모든 디지털 서보 | |||
| 인버터 방식 | IGBT 구동 PWM 방식 | |||
| PWM 주파수 | 12kHz | 6kHz | ||
| 최대 응답 주파수(명령 펄스) |
라인 드라이브: 500kpps, 오픈 컬렉터: 200kpps | |||
| 무게 | 0.35kg | 0.42kg | 0.35kg | 0.42kg |
| 적용 모터 용량 | 100W | 200W | 200W | 400W |
유사 모델 제품
| 명세서 | 모델 | |
|---|---|---|
| 단상 100VAC | 50W | R7D-BPA5L |
| 100W | R7D-BP01L | |
| 200W | R7D-BP02L | |
| 단상/삼상 200VAC | 50W | R7D-BP01H |
| 100W | ||
| 400W | R7D-BP04H | |
| 단상 200VAC | 200W | R7D-BP02HH |
| 삼상 200VAC | 200W | R7D-BP02H |
