| 원래 장소: | 중국 |
| 브랜드 이름: | OMRON |
| 모델 번호: | R7D-BP01L |

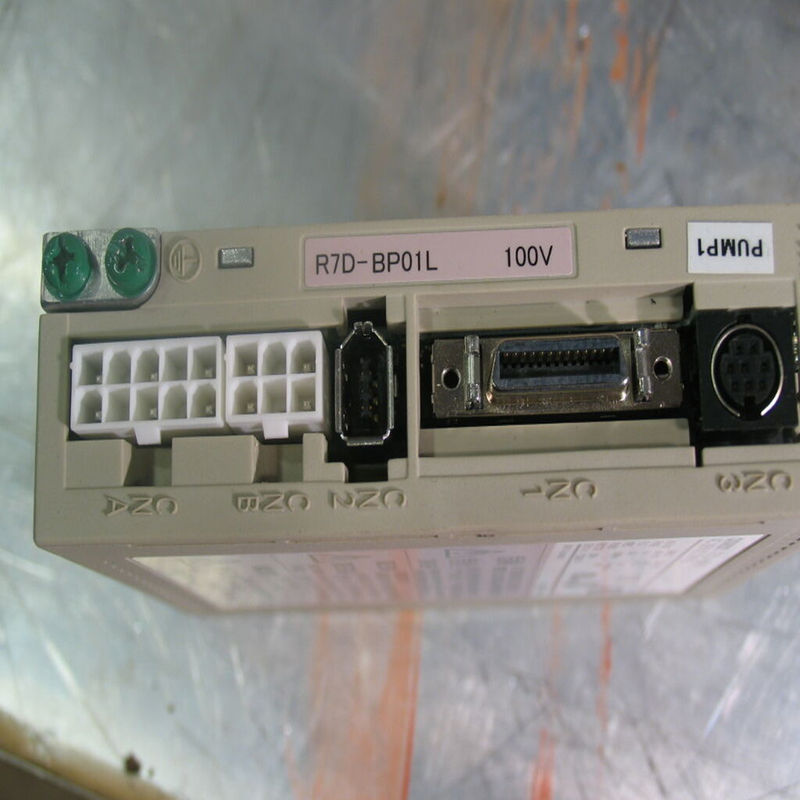

R7D-BP01L OMRON AC 서보드라이버, 펄스열 입력, 단상 100VAC, 100W
| 목 | 명세서 | ||
|---|---|---|---|
| 주변 작동 온도 주변 작동 습도 |
0~55°C, 최대 90% (결로가 없을 것) | ||
| 주변 보관 온도 보관 주위 습도 |
-20 ~ 65 °C, 최대 90% (결로가 없을 것) | ||
| 보관 및 작동 분위기 | 부식성 가스가 없을 것, 먼지가 없을 것, 철가루가 없을 것, 습기에 노출되지 않을 것, 절삭유 |
||
| 진동 저항 | 10~60Hz; 가속도: 5.9m/s2(0.6G) 최대 | ||
| 충격 저항 | 가속도 19.6m/s2최대. X, Y, Z 방향으로 각 3회. | ||
| 절연저항 | 전원 공급 장치/전력선 단자와 프레임 접지 사이: 0.5 MΩ. 분. (500VDC에서) |
||
| 유전 강도 | 전원/전력선 단자와 프레임 접지 사이: 1,500 50/60Hz에서 1분간 VAC 각 제어 신호와 프레임 접지 사이: 1분 동안 500VAC |
||
| 고도 | 해발 최대 1,000m (최소 860마력) | ||
| 보호 정도 | 패널에 내장(IP10). | ||
| 국제적인 표준 |
EC 지시문 |
EMC 지침 | EN 55011 클래스 A 그룹 1 EN 61000-6-2 |
| 저전압 지령 |
EN 50178 | ||
| UL 규격 | UL 508C | ||
| cUL 표준 | cUL C22.2 No.14 | ||
| 한국 전파 규정 (KC) |
인증됨 | ||
| 목 | 서보 드라이브 모델 | ||
|---|---|---|---|
| R7D-BPA5L | R7D-BP01L | R7D-BP02L | |
| 연속 출력 전류(rms) | 1.0A | 1.6A | 2.5A |
| 순간 최대 출력 전류(rms) | 3.3A | 5.1A | 7.5A |
| 전원 용량 | 0.16KVA | 0.25KVA | 0.42KVA |
| 입력 전원 전압(주회로) | 단상 100~115VAC(85~127V), 50/60Hz | ||
| 입력 전원 전류(rms)(주 회로) | 1.4A | 2.2A | 3.7A |
| 발열(주회로) | 12W | 16W | 22W |
| 제어방식 | 완전 디지털 서보 | ||
| 인버터 방식 | IGBT 구동 PWM 방식 | ||
| PWM 주파수 | 12kHz | 6kHz | |
| 최대 응답 주파수(지령 펄스) | 라인 드라이브: 500kpps, 오픈 콜렉터: 200kpps | ||
| 무게 | 0.35kg | 0.42kg | |
| 적용 모터 용량 | 50W | 100W | 200W |
유사한 모델 제품
| 명세서 | 모델 | |
|---|---|---|
| 단상 100VAC | 50W | R7D-BPA5L |
| 100W | R7D-BP01L | |
| 200W | R7D-BP02L | |
| 단상/3상 200VAC | 50W | R7D-BP01H |
| 100W | ||
| 400W | R7D-BP04H | |
| 단상 200VAC | 200W | R7D-BP02HH |
| 삼상 200VAC | 200W | R7D-BP02H |
