| 원래 장소: | 일본 |
| 브랜드 이름: | Yaskawa |
| 모델 번호: | SGMAS-04ACA2C |

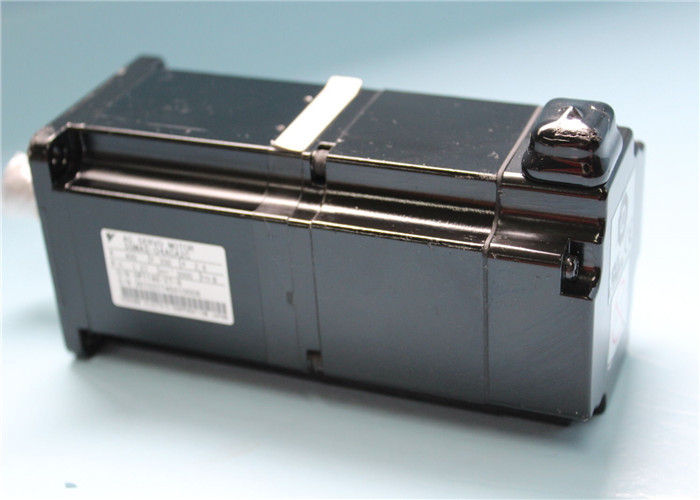

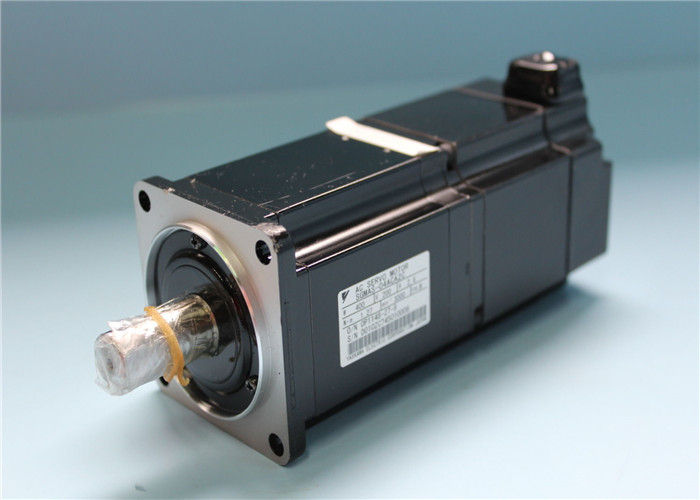

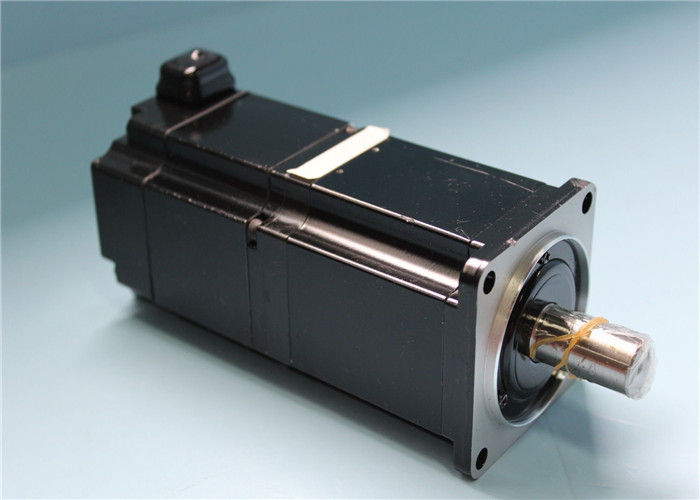

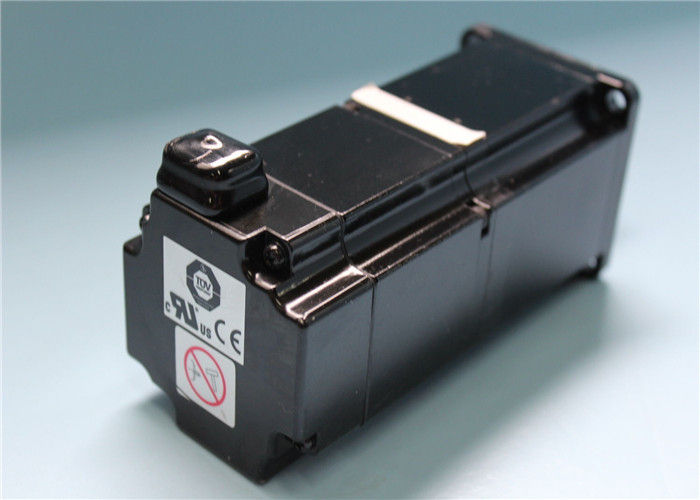

산업용 야스카와 전기 400w 서보 모터 InsA SGMAS-04ACA2C 일본 제조
빠른 세부 정보

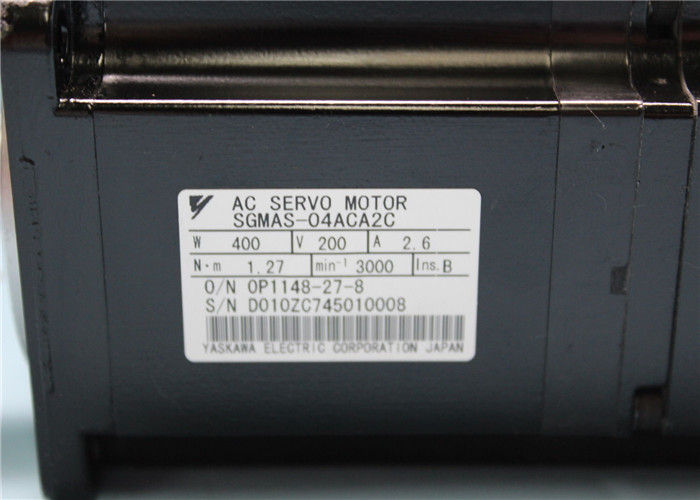

모델 번호: SGMAS-04ACA2C
유형: 서보 모터
주파수: 50/60Hz
출력 전력: 200W
보호 기능: 완전 밀폐형
위상: 삼상
인증: CCC, CE, ROHS, UL, VDE, 기타
AC 전압: 208-230 / 240 V
원산지: 일본
효율: IE 1
기타 우수 제품
| 야사카와 모터, 드라이버 SG- | 미쓰비시 모터 HC-, HA- |
| 웨스팅하우스 모듈 1C-, 5X- | 에머슨 VE-, KJ- |
| 허니웰 TC-, TK- | GE 모듈 IC - |
| 파낙 모터 A0- | 요코가와 송신기 EJA- |
DC 모터의 엔지니어링 및 생산 분야에서 세계적인 선두 주자로서의 우리의 입지는 강철 및 광산 산업에서 선구적인 업적을 통해 구축되었습니다.
강철 산업과 협력하여 웨스팅하우스는 다음을 개발하고 설치했습니다:
❙ 미국 제철소 최초의 전기 모터 (1891)
❙ 메인 롤용 최초의 전기 드라이브
❙ 최초의 리버싱 밀 드라이브
❙ 최초의 대형 트윈 모터 리버싱 밀 드라이브 광산 산업에서 우리의 중요한 업적 중 일부는 다음과 같습니다:
❙ 별도 여자 분로 권선 DC 모터의 최초 적용
❙ 최초의 Ward Leonard 드래그라인 시스템
❙ 최초의 수직 스윙 모터
❙ 최초의 적층 프레임 발전기
❙ 최초의 이중 회로 발전기 시스템
자랑스러운 전통을 이어가면서 TECO-Westinghouse는 수년간 품질을 향상시키는 DC 모터 제품 라인을 지속적으로 개선하여 시장 내에서 우리의 리더십 위치를 확보했습니다.
접지
(a) 모터 프레임
항상 서보 모터 프레임 단자 FG를 SERVOPACK 접지 단자에 연결하십시오. 또한 접지 단자를 접지해야 합니다.
서보 모터가 기기를 통해 접지된 경우, 스위칭 노이즈 전류가 SERVOPACK 전원 장치에서 모터 스트레이 커패시턴스를 통해 흐릅니다. 스위칭 노이즈의 유해한 영향을 방지하려면 위의 접지가 필요합니다.
(b) SynqNet 통신 케이블
케이블이 노이즈의 영향을 받기 쉬우므로 SynqNet 통신 케이블에서 상자 또는 전원선을 분리하십시오.
노이즈가 문제인 경우 SERVOPACK 측과 컨트롤러 측의 페라이트 코어 주위에 통신 케이블을 두 바퀴 감으십시오. 다음 다이어그램을 참조하십시오.
(c) 기준 입력 라인의 노이즈
기준 입력 라인이 노이즈를 수신하는 경우 기준 입력 라인의 0 V 라인(SG)을 접지하십시오. 모터의 주 회로 배선이 금속 도관에 수용된 경우 도관과 정션 박스를 접지하십시오. 모든 접지의 경우 한 지점에서만 접지하십시오.
모든 접지는 시스템의 한 지점에만 연결해야 합니다.
노이즈 필터 사용
전원 공급 라인의 노이즈를 방지하려면 억제형 노이즈 필터를 사용하십시오. 다음 표는 각 SERVOPACK 모델에 권장되는 노이즈 필터를 나열합니다.
필요에 따라 주변 장치의 전원 공급 라인에 노이즈 필터를 설치하십시오.
