상세 정보 |
|||
| 상표: | 파나소닉 | 모델: | MUMA012P1T |
|---|---|---|---|
| 원래 장소: | 일본 | 유형: | AC 서보 모터 |
| 전압 - 평가: | 200vac | RPM: | 3000 rpm |
| 강조하다: | ewing 기계 자동 귀환 제어 장치 모터,전기 자동 귀환 제어 장치 모터 |
||
제품 설명

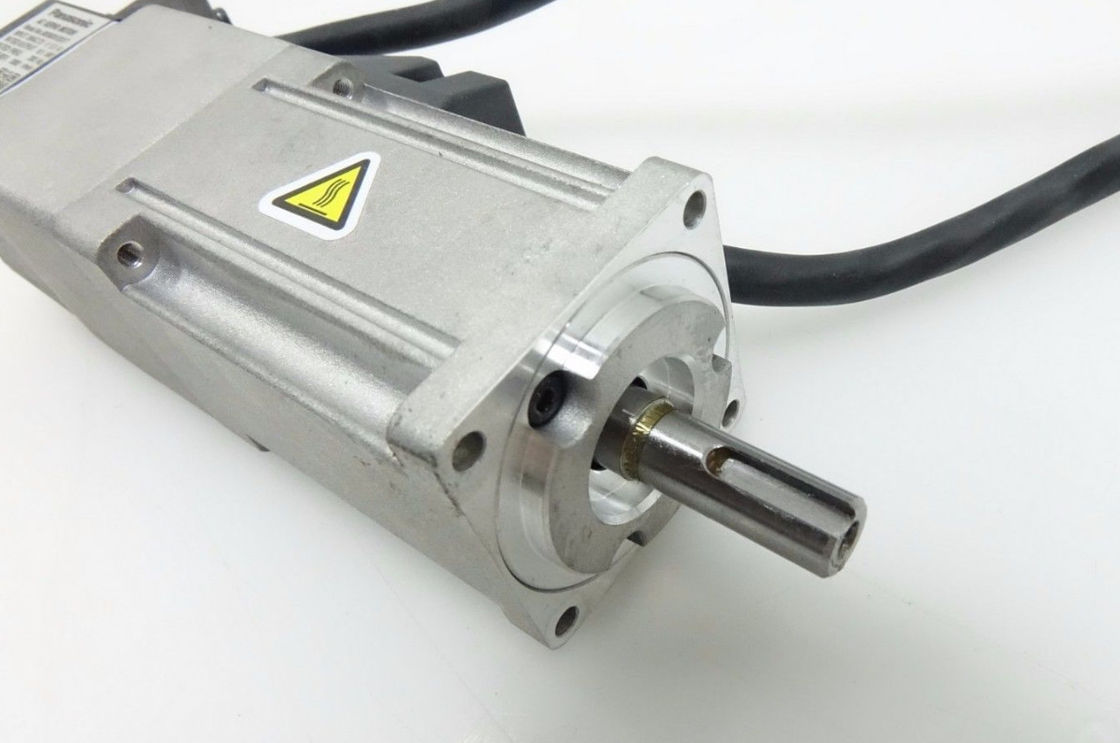

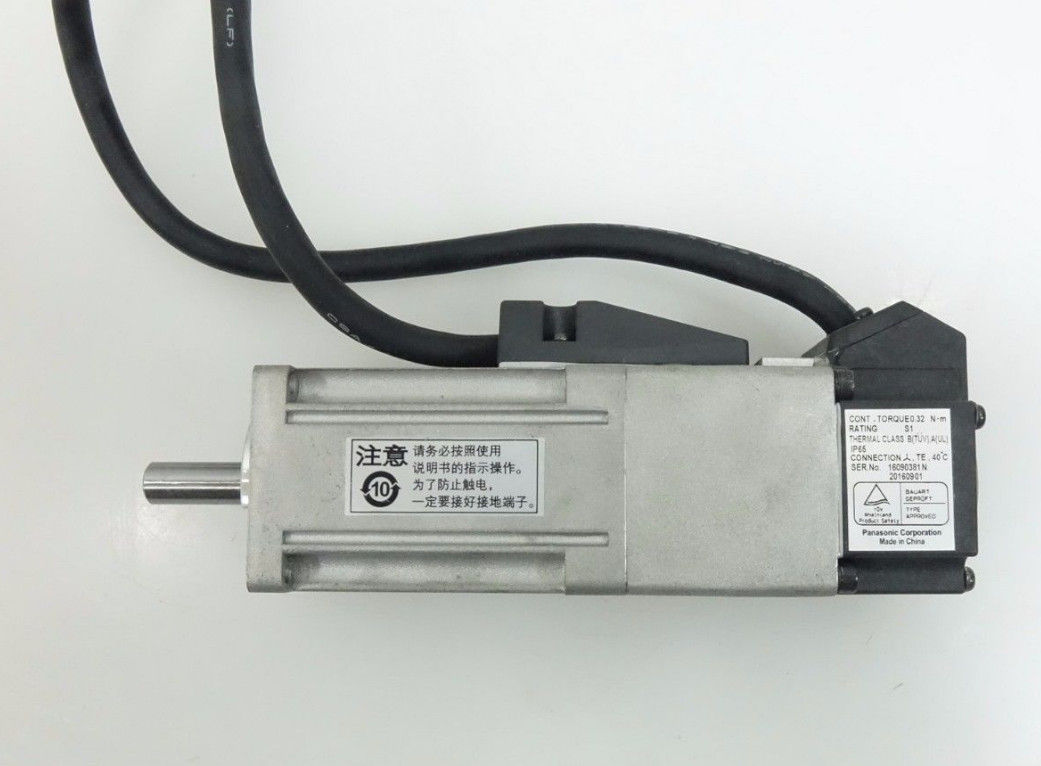

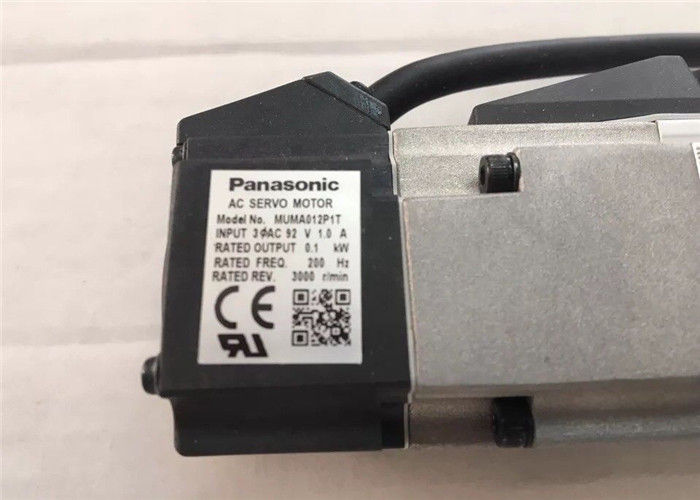

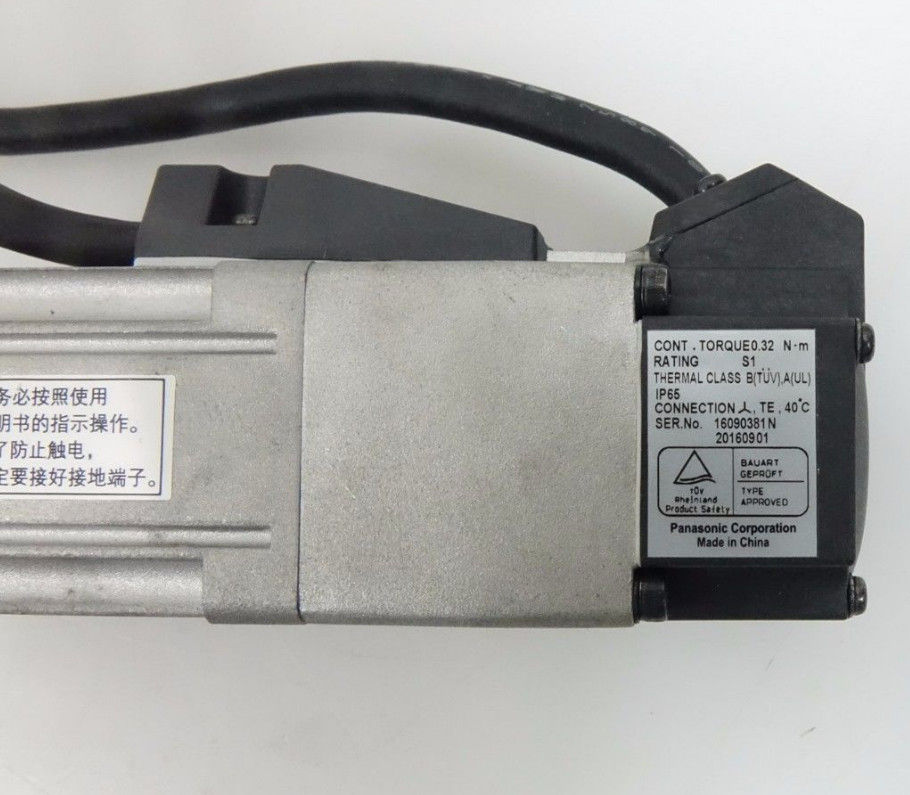

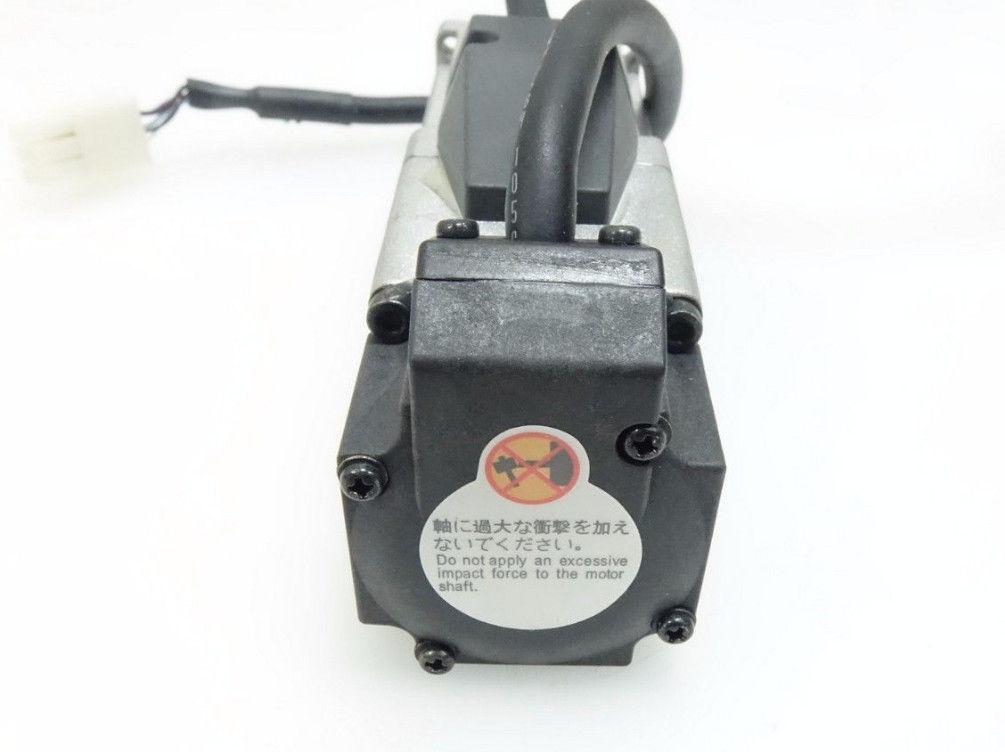

파나소닉 미나스 E 1.89 인치 증분 서보 모터 100W MUMA012P1T
명세서:
부품 번호 MUMA012P1T
제품 서보 모터
제품 이름 Minas E 시리즈 서보 모터
위치 제어를 위해서만 소형 서보를 특징으로합니다.
부품 번호 MUMA012P1T
Ultra Low Inertia를 입력하십시오
인클로저 IP65
출력 샤프트 및 리드 와이어 끝의 회전 부분을 제외한 인클로저 정보.
자세한 내용은 환경 조건에 대해서는 명령 매뉴얼을 참조하십시오.
전압 사양 200 v
등급 출력 100 W.
정격 전류 (A (RMS)) 1.0
브레이크를 들고
질량 (kg) 0.70
없는 오일 씰

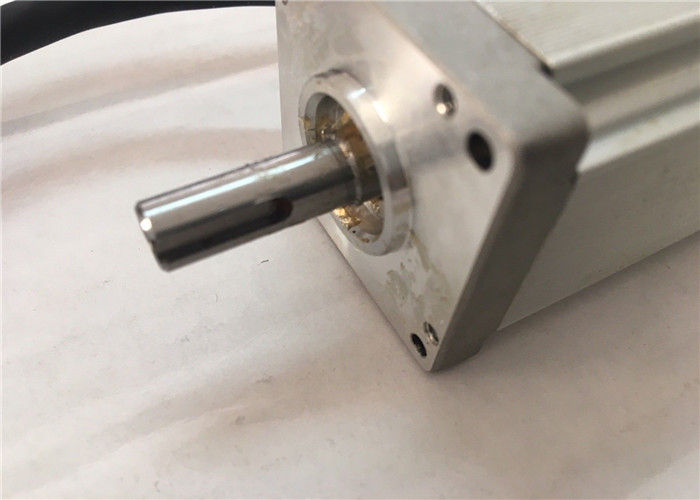

샤프트 키-웨이, 중앙 탭
정격 토크 (n ⋅ m) 0.32
순간 맥스. 피크 토크 (n ⋅ m) 0.95
옵션없는 재생 브레이크 주파수 (시간/분) : 제한 없음
옵션 : 제한 없음
옵션 (외부 재생 저항) 부품 번호 : DV0P2891
재생 브레이크 주파수 참고) 1. 재생 브레이크 주파수는 부하가없는 감속으로 정격 속도로 인한 모터 정지 주파수를 나타냅니다.
⋅ 하중이 연결되면 주파수는 1 / (m + 1)로 정의됩니다. 여기서 m = (관성의 하중 모멘트) / (관성의 로터 모멘트).
⋅ 모터 속도가 정격 속도를 초과 할 때 재생 브레이크 주파수는 제곱의 제곱에 비례합니다 (실행 속도 / 정격 속도).
⋅ 전원 공급 전압은 AC115 V (메인 전압의 100V)입니다. 공급 전압이 변동하는 경우, 주파수는 테이블의 값에 비해 제곱 (실행 공급 전압 /115)에 비례합니다.
⋅ 실행 속도가 자주 변경되거나 수직 공급과 같은 재생이 계속 발생하면 당사 또는 딜러와 상담하십시오.
참고) 2. 유효 토크가 정격 토크 내에있는 경우 재생 브레이크에는 제한이 없습니다.
정격 회전 속도 (r/min) 3000
정격 회전 최대. 속도 (r/min) 5000
로터의 관성 모멘트 (x10-4 kg ⋅ m²) 0.036
부하 및 로터의 관성 비율 권장 모멘트 및 로터의 30 배 이하
권장되는 순간 관성 모멘트의 부하 및 로터 노트의 비율) 3. 관성의 부하 모멘트가 지정된 값을 초과하는 경우 당사 또는 딜러를 참조하십시오.
로터리 인코더 : 사양 2500 P/R 증분
로터리 인코더 : 해상도 10000
다른 우수한 제품
| 야사와와 모터, 드라이버 sg- | Mitsubishi Motor HC-, Ha- |
| Westinghouse 모듈 1c-, 5x- | 에머슨 ve-, kj- |
| Honeywell tc-, tk- | GE 모듈 IC- |
| Fanuc 모터 A0- | 요코와 송신기 eja- |
비슷한 제품
MSM022Q8V MSMA202DIH MSM012A2UE MSM042H1B MSM5AZJJ2QX MSMQ12QBV MSM042A2UE MSMA022A2W MSMK042BLN MSM021F MSM022A2UE MSM022A1BE MSMK021BLA MHM502A1C MFA020LB2NSB MSM012A6A MSM5AZA1A MQMA022P1B MBMK082BLN MQMS042A65E MSM041A1C MSM021P1N MSM5AZP1P MBMK042BLEU MSMA042A1F MSMA12A1F MSMA042A4444444444444444444444444444202. MBMK011BLA MSM3AAD1E MSM3AAD1G MSM8AAD1G MSM5AAD1F MSM8AAD1F AMKC060B10KFG MSM011ABE MSM012A1A MSMA3AZA1N MSM042F2G MSM-12F2G MSMA102A1G MDM402A1H MFA0204D2BSH MDM402A1G MSM302A1H MSM302A1G MBMK021BLA MSM3AZA1N MSMZ041Q2G MSM02A1A MQMA042P1A MUMA042A3E MSM011A1A MFA024LA2NS MSM012F2G MSM022F2G MSM5AZP1C MSM012P1B MSM022P1A MSM042A1A MSM021AJB MSM011A3E MDM202Q2V MDM102Q2V MSMD082P1S MSM012QBV MSM02A1E MSM012A1F MSMA5AZP1B MSMA012P1A MSD021P1E MSD021A1A MSDA013A1A MQDA013A1A MSD013P1E MSD023P1E MSD043P1E MSD023P1EA MSD103A1V06 MSD083A1X DV88010LDM04 DV88010LDM01 DV85010LDMBS DV88010LDMS2 MSD083A1XG MSD011AX08 MSD013A1XXV MSD013A1X MSD011A1X MKDET131OP MSDA011A1A MSDA043A1A02 MQDA023D1A MHD503A1V MSD041A4XX MSD021P4E MSD5A1P4E MSD011P4E MSD3A3A1X MDD13AIVE MDD253AIVE MDD153AIVE MDDD13A1VE MDDD253A1VE MDD153A1VE
■ 적응 형 필터
● 노치 필터 주파수가 기계 공명 주파수를 자동으로 따릅니다.
● 기계의 "Judder"노이즈 억제는 기계의 변화 또는 노화로 인한 공명 주파수로 인해 발생할 수 있습니다.
■ 2 채널 노치 필터
● 2 채널 노치 필터는 적응 형 필터와 독립적 인 드라이버에 장착되어 있습니다.
● 2 개의 필터 각각에 대해 주파수와 너비를 모두 설정하고 1Hz 단위로 주파수를 설정할 수 있습니다.
● 기계의 "Judder"노이즈 억제.
■ 댐핑 제어
●이 드라이버에는 2 채널 댐핑 필터가 장착되어 있습니다. 시작 및 중지에서 발생하는 진동을 억제 할 수 있습니다.
낮은 강성 기계에서는 0.1Hz 단위로 진동 주파수를 수동으로 설정하여.
● 회전 방향 또는 외부 입력으로 설정된 진동 주파수를 2 채널로 전환 할 수도 있습니다.
기계 위치로 인한 진동 주파수의 변화에 해당합니다.
● 주파수 및 필터 값 만 입력하면 쉽게 설정합니다. 부적절한 설정 값으로 인해 불안정한 작동이 발생하지 않습니다
3 단계 이득
일반적인 게인 스위치 외에도 3 단계 게인 스위치를 사용할 수 있으며, 이는 중지 및 실행 모두에 적절한 게인 튜닝을 선택합니다. 3 단계 게인 스위치는 정상적인 실행을위한 3 가지 튜닝을 선택하고 더 빠른 포지셔닝 및 중지를 선택할 수 있습니다. 올바른 게인 튜닝은 응용 프로그램의 진동이 낮고 더 빠른 포지셔닝 시간을 달성합니다.
일반적인 게인 스위치 외에도 3 단계 게인 스위치를 사용할 수 있으며, 이는 중지 및 실행 모두에 적절한 게인 튜닝을 선택합니다. 3 단계 게인 스위치는 정상적인 실행을위한 3 가지 튜닝을 선택하고 더 빠른 포지셔닝 및 중지를 선택할 수 있습니다. 올바른 게인 튜닝은 응용 프로그램의 진동이 낮고 더 빠른 포지셔닝 시간을 달성합니다.
관성 비율 변환
인터페이스의 관성 비율 변환 입력 (J-SEL)별로 직각 비율을 조정할 수 있습니다. 부하 관성이 상당한 경우 불균형 속도와 위치 게인 회전 조합을 조정할 수 있습니다. LT는 시스템에 대한 빠른 응답이 끝납니다.
입력/출력 신호 할당
매개 변수를 사용하여 범용 10 입력 및 6 개의 출력을 임의로 할당 할 수 있습니다. (입력은 연락처 또는 B 연락처로 선택할 수 있습니다). Panaterm 설정 소프트웨어는보다 단순화 된 설정을위한 독점 화면을 제공합니다.
토크 리미터 스위칭
이들은 단순화 된 압력, 장력 제어 및 센서가없는 귀환과 같은 응용 분야에 사용할 수 있습니다.
