상세 정보 |
|||
| 상표: | 파나소닉 | 모델: | MHMF012L1U2M |
|---|---|---|---|
| 원래 장소: | 일본 | 유형: | AC 서보 모터 |
| 전압 - 평가: | 200vac | RPM: | 3000 rpm |
| 강조하다: | ac 서보 모터,전기 자동 귀환 제어 장치 모터 |
||
제품 설명

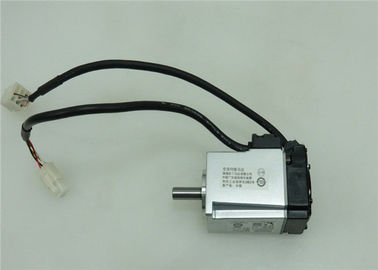

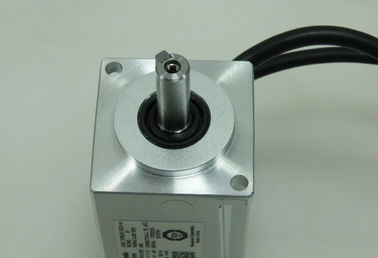

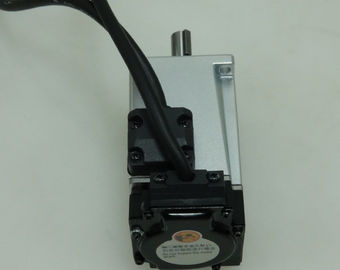

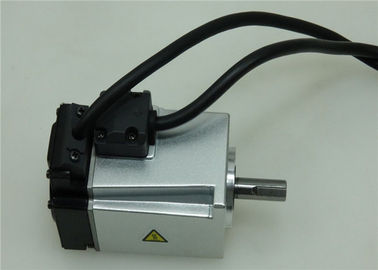

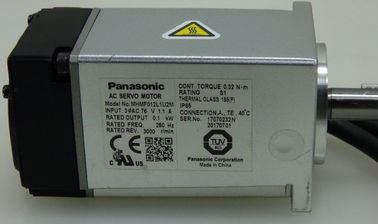

PANASONIC AC 서보 모터 0.1kW 250Hz 3000 r/min MHMF012L1U2M
3단계 게인
일반 게인 스위치 외에 3단계 게인 스위치를 사용할 수 있습니다. 이는 정지 및 작동 시 적절한 게인 튜닝을 선택합니다. 3단계 게인 스위치는 일반 작동, 더 빠른 위치 지정을 위한 정지 및 정지 시 3가지 다른 튜닝을 선택할 수 있습니다. 올바른 게인 튜닝은 애플리케이션의 진동을 줄이고 위치 지정 시간을 단축합니다.
일반 게인 스위치 외에 3단계 게인 스위치를 사용할 수 있습니다. 이는 정지 및 작동 시 적절한 게인 튜닝을 선택합니다. 3단계 게인 스위치는 일반 작동, 더 빠른 위치 지정을 위한 정지 및 정지 시 3가지 다른 튜닝을 선택할 수 있습니다. 올바른 게인 튜닝은 애플리케이션의 진동을 줄이고 위치 지정 시간을 단축합니다.
관성비 변환
인터페이스의 관성비 변환 입력(J-SEL)으로 올바른 관성비를 조정할 수 있습니다. 부하 관성 변화가 심한 경우 불균형 속도 및 위치 게인 튜닝 조합을 조정할 수 있습니다. 결국 시스템의 응답 속도가 빨라집니다.
사양:
항목 사양
부품 번호 MHMF012L1U2M
세부 정보 고관성, 리드선 유형
제품군 이름 MINAS A6
시리즈 MHMF 시리즈
유형 고관성
특수 주문 제품 특수 주문 제품
특수 주문 제품에 대한 주의사항 일본 또는 일본을 통해 다른 지역으로 배포되는 모터 또는 모터가 포함된 장비를 피하십시오.
인클로저 IP65
인클로저 정보 출력 샤프트 및 리드선 끝단의 회전 부분을 제외합니다.
환경 조건 자세한 내용은 사용 설명서를 참조하십시오.
플랜지 sq. 치수 40 mm sq.
플랜지 sq. 치수(단위:mm) 40
모터 리드 아웃 구성 리드선

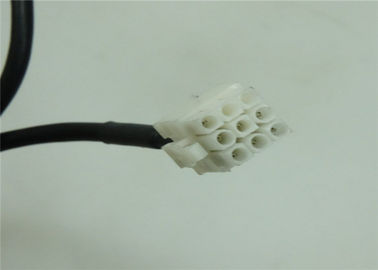

모터 인코더 커넥터 리드선
전원 공급 용량(kVA) 0.5
전압 사양 200 V
정격 출력 100 W
정격 전류(A (rms)) 1.1
홀딩 브레이크 없음
질량(kg) 0.42
오일 씰 포함
샤프트 키웨이, 센터 탭
정격 토크(N ⋅ m) 0.32
연속 스톨 토크(N ⋅ m) 0.33
순간 최대 피크 토크(N ⋅ m) 1.11
최대 전류(A (o-p)) 5.5
재생 브레이크 주파수(회/분) 옵션 없음: 제한 없음
옵션 포함: 제한 없음
옵션(외부 재생 저항) 부품 번호: DV0P4281
재생 브레이크 주파수 정보 [모터 사양 설명]의 세부 사항을 참조하십시오. 참고: 1, 2.
정격 회전 속도(r/min) 3000
정격 회전 최대 속도(r/min) 6500
로터의 관성 모멘트( x10-4 kg ⋅ m²) 0.071
부하와 로터의 권장 관성비 30배 이하
부하와 로터의 권장 관성비 정보 [모터 사양 설명]의 세부 사항을 참조하십시오. 참고: 3.
로터리 인코더: 사양 23비트 절대/증분 시스템
주의사항 증분 시스템으로 로터리 인코더를 사용하는 경우(멀티턴 데이터를 사용하지 않는 경우) 절대 인코더용 배터리를 연결하지 마십시오.
로터리 인코더: 해상도 8388608
허용 부하
항목 사양
조립 중: 반경 방향 하중 P 방향(N) 147
조립 중: 추력 하중 A 방향(N) 88
조립 중: 추력 하중 B 방향(N) 117.6
작동 중: 반경 방향 하중 P 방향(N) 68.6
작동 중: 추력 하중 A, B 방향(N) 58.8
허용 부하 정보 자세한 내용은 [모터 사양 설명] "출력 샤프트의 허용 부하"를 참조하십시오.
유사 제품
200W
MHMJ022G1U+MADKT1507CA1
MHMJ022G1U+MADKT1507E
MHMJ022G1V+MADKT1507CA1
MHMJ022G1V+MADKT1507E
400W
MSMJ042G1U+MBDKT2510CA1
MSMJ042G1U+MBDKT2510E
MSMJ042G1V+MBDKT2510CA1
MSMJ042G1V+MBDKT2510E
400W
MHMJ042G1U+MBDKT2510CA1
MHMJ042G1U+MBDKT2510E
MHMJ042G1V+MBDKT2510CA1
MHMJ042G1V+MBDKT2510E
750W
MSMJ082G1U+MCDKT3520CA1
MSMJ082G1U+MCDKT3520E
MSMJ082G1V+MCDKT3520CA1
MSMJ082G1V+MCDKT3520E
750W
MHMJ082G1U+MCDKT3520CA1
MHMJ082G1U+MCDKT3520E
MHMJ082G1V+MCDKT3520CA1
MHMJ082G1V+MCDJT3520E
100W
MSMD012G1U+MADHT1505
MSMD012G1U+MADHT1505E
MSMD012G1V+MADHT1505
MSMD012G1V+MADHT1505E
MHMJ022G1U+MADKT1507CA1
MHMJ022G1U+MADKT1507E
MHMJ022G1V+MADKT1507CA1
MHMJ022G1V+MADKT1507E
400W
MSMJ042G1U+MBDKT2510CA1
MSMJ042G1U+MBDKT2510E
MSMJ042G1V+MBDKT2510CA1
MSMJ042G1V+MBDKT2510E
400W
MHMJ042G1U+MBDKT2510CA1
MHMJ042G1U+MBDKT2510E
MHMJ042G1V+MBDKT2510CA1
MHMJ042G1V+MBDKT2510E
750W
MSMJ082G1U+MCDKT3520CA1
MSMJ082G1U+MCDKT3520E
MSMJ082G1V+MCDKT3520CA1
MSMJ082G1V+MCDKT3520E
750W
MHMJ082G1U+MCDKT3520CA1
MHMJ082G1U+MCDKT3520E
MHMJ082G1V+MCDKT3520CA1
MHMJ082G1V+MCDJT3520E
100W
MSMD012G1U+MADHT1505
MSMD012G1U+MADHT1505E
MSMD012G1V+MADHT1505
MSMD012G1V+MADHT1505E
입/출력 신호 할당
매개변수를 사용하여 범용 10개의 입력과 6개의 출력을 임의로 할당할 수 있습니다. (입력은 A 접점 또는 B 접점으로 선택할 수 있습니다.) Panaterm 설정 소프트웨어는 더 간소화된 설정을 위한 전용 화면을 제공합니다.
토크 리미터 스위칭
이것은 간소화된 압력, 장력 제어 및 센서리스 호밍과 같은 애플리케이션에 사용할 수 있습니다.
