상세 정보 |
|||
| 상표: | 파나소닉 | 모델: | madkt1507e |
|---|---|---|---|
| 원래 장소: | 일본 | 유형: | AC 서보 모터 |
| 힘: | 200W | 휘장: | 200V |
| 강조하다: | ewing 기계 자동 귀환 제어 장치 모터,전기 자동 귀환 제어 장치 모터 |
||
제품 설명
산업용 서보 모터 파나소닉 MSMA041P1A 정격 출력 0.4KW 82V 4.4A
사양 상세
항목 사양

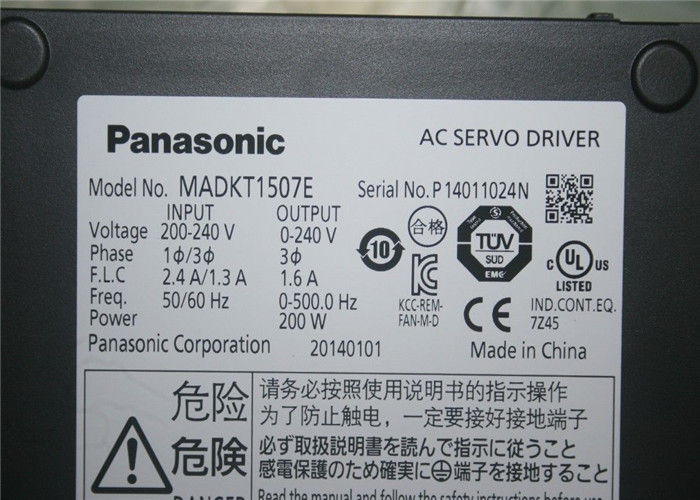

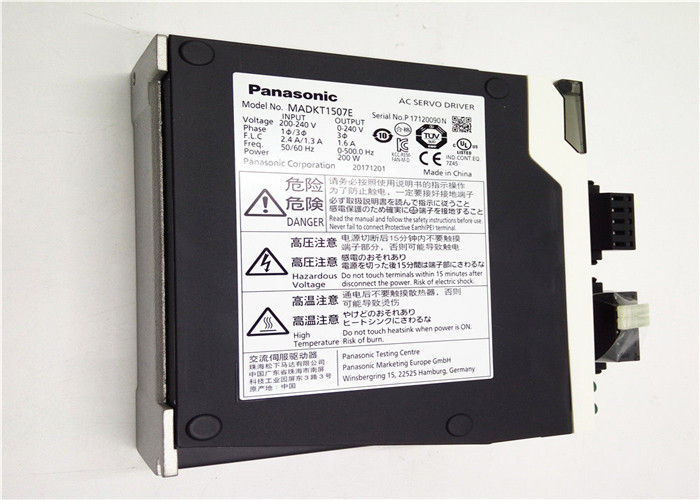

부품 번호 MADKT1507E
세부 정보 A5ⅡE 시리즈
위치 제어 유형
안전 기능 없음
제품군 이름 MINAS A5
시리즈 A5ⅡE 시리즈
유형 위치 제어 유형
프레임 A-프레임
주파수 응답 2.3kHz
제어 방법 위치 제어
안전 기능 안전 기능 없음
전원 장치 최대 전류 정격 10A
전류 감지기 전류 정격 7.5A
공급 전압 단상/3상 200V
I/F 유형 분류 아날로그/펄스
치수 (W) (단위: mm) 40
치수 (H) (단위: mm) 150
치수 (D) (단위: mm) 130
질량 (kg) 0.8
환경 자세한 내용은 사용 설명서를 참조하십시오.
기본 사양
항목 사양
입력 전원: 메인 회로 단상/3상 200~240V +10% -15% 50/60Hz
입력 전원: 제어 회로 단상 200~240V +10% -15% 50/60Hz
인코더 피드백 20비트(1048576 해상도) 증분 인코더, 5선 직렬
병렬 I/O 커넥터:
제어 신호 입력 범용 10개 입력
범용 입력 기능은 매개변수로 선택됩니다.
병렬 I/O 커넥터:
제어 신호 출력 범용 6개 출력
범용 출력 기능은 매개변수로 선택됩니다.
병렬 I/O 커넥터:
아날로그 신호 출력 2개 출력(아날로그 모니터: 2개 출력)
병렬 I/O 커넥터:
펄스 신호 입력 2개 입력(포토 커플러 입력, 라인 수신기 입력)
병렬 I/O 커넥터:
펄스 신호 출력 4개 출력(라인 드라이버: 3개 출력, 오픈 컬렉터: 1개 출력)
통신 기능 USB
통신 기능: USB 매개변수 설정 또는 상태 모니터링을 위해 컴퓨터에 연결하는 USB 인터페이스.
재생 내장형 재생 저항 없음(외부 저항만)
제어 모드 다음 3가지 모드 간 전환이 가능합니다.
(1) 위치 제어, (2) 내부 속도 명령, (3) 위치/내부 속도 명령
기타 우수 제품
| 야스카와 모터, 드라이버 SG- | 미쓰비시 모터 HC-, HA- |
| 웨스팅하우스 모듈 1C-, 5X- | 에머슨 VE-, KJ- |
| 허니웰 TC-, TK- | GE 모듈 IC - |
| 화낙 모터 A0- | 요코가와 트랜스미터 EJA- |
유사 제품
MSMA3AZS1A MSMA5AZS1H MSMA012S1G MSMA022S1F MSMA042S1A MSMA082S1D MGMA122S1G MDMA352S1D
MSMA3AZS1B MSMA011S1A MSMA012S1H MSMA022S1G MSMA042S1B MSMA082S1E MGMA122S1H MDMA352S1G
MSMA3AZS1C MSMA011S1B MSMA021S1A MSMA022S1H MSMA042S1C MSMA082S1F MSMA252S1C MDMA352S1H
MSMA3AZS1D MSMA011S1C MSMA021S1B MGMA032S1C MSMA042S1D MSMA082S1G MSMA252S1D MFMA352S1C
MSMA3AZS1E MSMA011S1D MSMA021S1C MGMA032S1D MSMA042S1E MSMA082S1H MSMA252S1G MFMA352S1D
MSMA3AZS1F MSMA011S1E MSMA021S1D MGMA032S1G MSMA042S1F MDMA082S1C MSMA252S1H MFMA352S1G
MSMA3AZS1G MSMA011S1F MSMA021S1E MGMA032S1H MSMA042S1G MD
수동/자동 댐핑 필터
설정 지원 소프트웨어를 통해 자동으로 설정되는 댐핑 필터가 장착되어 있습니다. 이 필터는 명령 입력에서 고유 진동 주파수 성분을 제거하여 정지 시 축의 진동을 크게 줄입니다. 동시 사용 필터 수는 기존 2개 필터에서 3개로 증가했습니다. (2자유도 제어 모드에서 1개에서 2개). 적응형 주파수도 0.5Hz에서 300Hz로 크게 확장되었습니다.
재생 에너지 방전
재생 저항은 관성이 큰 부하를 정지하거나 수직 작동 시 이 장치를 사용할 때 생성되는 에너지인 재생 에너지를 방전하는 데 사용됩니다. 이 에너지는 모터에서 드라이버로 반환됩니다.
● 프레임 A 및 프레임 B 모델 드라이버에는 재생 저항이 포함되어 있지 않습니다. 옵션 재생 저항이 권장됩니다.
● 프레임 C~프레임 F 모델 드라이버에는 하나의 재생 저항이 포함되어 있지만, 옵션 재생 저항을 추가하면 추가 재생 기능이 제공됩니다.
마찰 토크 보상
이 기능은 기계 관련 마찰의 영향을 줄이고 응답성을 향상시킵니다. 불균형 부하 보상(일정하게 적용되는 오프셋 토크 설정), 운동 마찰 보상(이동 방향에 따라 방향 변경), 점성 마찰 보상(속도 명령에 따라 변경)의 세 가지 종류의 마찰 보상을 설정할 수 있습니다.
